10 étapes peinture conductive (avec photos)
L'objectif de cette expérience était d'essayer de trouver une alternative à la peinture conductrice disponible dans le commerce. Il est incroyable, mais des choses cher. Je l'ai lu d'autres Instructables comme 's 1 $ et encre conductive IceCats de Makerboat papier électronique. Ils me ont aidé à arriver à ma propre recette, qui utilise seulement deux ingrédients mais je pense que mon test est plus fiable.
Pour faire la recette gagnante dont vous avez besoin:
- Poudre de graphite *
- Peinture acrylique
- Un pot avec un joint étanche à l'air
Pour compléter tous les tests dont vous avez besoin:
- Colle-All Elmer
- Titebond III Colle à bois
- Peinture acrylique
- Colle fil (tm)
- Poudre de graphite
- 4 cure-dents en bois
- 4 pots avec des joints étanches à l'air
- Papier
- ohmmètre
- 2 attaches
* Soyez prudent avec la poudre de graphite, car l'inhalation peut entraîner des problèmes respiratoires.
Étape 1: colle-All et graphite échantillon
Pour la première poudre de graphite de recette a été mélangée avec la colle-All Elmer jusqu'à ce que la consistance était tartinable. Soyez prudent lorsque vous ajoutez de la colle, car serrant la bouteille va tirer un souffle d'air dans le pot et de la poudre de graphite va souffler partout. La troisième photo est une illustration.
- 2 parties de colle Tous Elmer
- 1 partie de poudre de graphite
Le résultat était fluide, mais très épais. Il pourrait encore être utilisé comme adhésif.

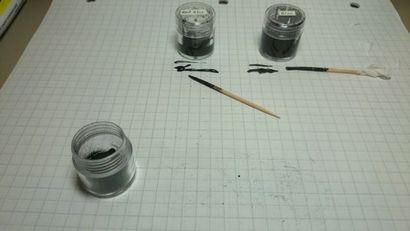

Deux lignes ont été tracées avec le cure-dent. Une fine ligne et une ligne épaisse. Le cure-dent a été rayé du côté du pot et on laisse sécher à côté des lignes.
Etape 2: Titebond III et Graphite échantillon
La deuxième recette était Titebond III et la poudre de graphite.
- 1 partie Titebond III
- 1 partie de poudre de graphite
Le résultat était fluide mais pas liquide.
Deux lignes ont été tracées avec le cure-dent. Une fine ligne et une ligne épaisse. Le cure-dent a été rayé du côté du pot et on laisse sécher à côté des lignes.
Étape 3: Peinture acrylique et graphite échantillon
La troisième recette est la peinture acrylique et poudre de graphite.
- Une partie de la peinture acrylique
- 1 partie de poudre de graphite
Le résultat a été un peu plus épais que la peinture.

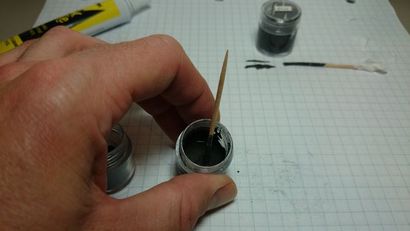

Deux lignes ont été tracées avec le cure-dent. Une fine ligne et une ligne épaisse. Le cure-dent a été rayé du côté du pot et on laisse sécher à côté des lignes.
Étape 4: Exemple de commande avec de la colle fil (tm)
Le quatrième échantillon était disponible dans le commerce de fil de colle (tm) de Think Geek. La colle de fil (tm) devait être agité donc une autre cure-dent a été utilisé.
La colle de fil (tm) a été beaucoup plus fluide que les autres échantillons de sorte que les lignes ne sont pas aussi volumineux. Moins matériel mis vers le bas signifie une plus grande résistance car il y a moins de carbone / graphite pour la conduction.
Deux lignes ont été tracées avec le cure-dent. Une fine ligne et une ligne épaisse. Le cure-dent a été rayé du côté du pot et on laisse sécher à côté des lignes.
Étape 5: Préparation des essais

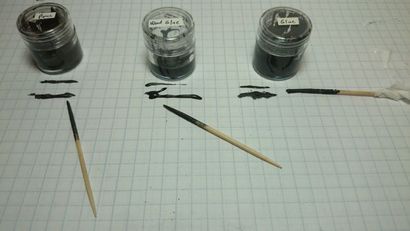

Tous les échantillons séchés pendant cinq heures et ont été étiquetés.
en gros plan ont été prises pour montrer l'épaisseur de chaque échantillon. Pour qu'ils sont:

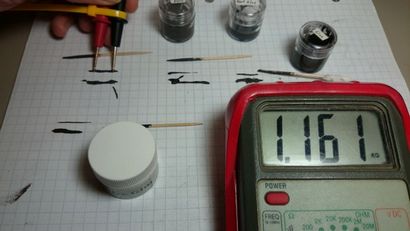

Pour assurer que les échantillons ont été testés de façon uniforme deux attaches ont été serrées autour des sondes de test ohmmètre. Cela a permis les pointes de sonde étaient la même distance pour chaque test.
Étape 6: colle-All de test Elmer et graphite
Chaque échantillon de colle-All Elmer et du graphite a été testé avec les sondes à largeur fixe et enregistrée.
Étape 7: Test Titebond III et graphite
Chaque échantillon de Titebond III et du graphite a été testé avec les sondes de largeur fixe et enregistrée.
Étape 8: Test Peinture acrylique et graphite
Chaque échantillon de peinture acrylique et graphite a été testé avec les sondes de largeur fixe et enregistrée.
Etape 9: Test colle fil (tm)
Chaque échantillon de fil de colle (tm) a été testé avec les sondes de largeur fixe et enregistrée.
Étape 10: Résultats
La peinture acrylique est le matériau le plus conducteur dans cette série d'échantillons quand il est peint avec un cure-dent. Les matériaux sont couramment disponibles et à peu de frais. La peinture acrylique coûte 0,78 $ et la poudre de graphite coûte 0,75 $. Tous les prix sont en dollars américains.
L'avantage de la colle fil (tm), qui a la prochaine conductivité la plus élevée, est qu'il a une viscosité plus faible de sorte qu'il pourrait être utilisé avec stylo grué sur mesure. pen nibs achetés en magasin ont été utilisés avec la colle fil (tm) dans une expérience différente, mais il était peu pratique à appliquer.
Cette construction m'a fallu deux jours et un plus d'écrire ces instructions.
