Longueur totale: 5 pieds, impédance d'alimentation de 50 ohms, pas de radians au sol. Antenne point d'alimentation est de 10 pouces au-dessus du connecteur. pinces U, colliers de serrage, etc., peuvent être utilisés pour le montage jusqu'à 10 premiers pouces de l'antenne sans affecter les performances. Antenne offre « true » ½ radiateur de longueur d'onde à la fois VHF et UHF.
VHF (144-148 MHz) Modèle de jambon
(152 -157 MHz) modèle commercial
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 75 watts
SWR: moins de 1,5 à 1 sur une largeur de bande de 3 MHz et inférieur à 1,7: 1 sur 4 MHz de bande passante.
Gain: 2.1 dBi
Impédance: 50 ohms
UHF (440-450 MHz) Modèle de jambon
(460-470 MHz) modèle commercial
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 75 watts
SWR: moins de 1,3 à 1 sur une largeur de bande de 6 MHz et moins de 1,5: 1 de plus de 10 MHz de bande passante.
Gain: 2,1 dBi (gain de 6 dB sur un poteau de 2 mètres de J utilisé à 450 MHz)
Impédance: 50 ohms
Les articles publiés sur ces antennes sont attachées. La construction de ces antennes sont difficiles en raison de la rareté des matériaux. Ligne bifilaire a été rendu obsolète depuis longtemps. Tous nos twinleads sont commandés spécialement de câblage JSC. Il est de 300 ohms ouvert conception de la ligne d'échelle de l'air pour la transmission. Aussi la capacité de mesurer le facteur de vitesse est difficile et il est absolument nécessaire à cette antenne pour fonctionner efficacement. On peut utiliser la ligne d'échelle ouverte 450 ohms, mais elle ne rentre pas dans un 3/4 pouces tuyau en PVC de 200 livres par pouce carré et est également un espacement trop large pour UHF.
Ainsi, nous faisons cette conception à la disposition du grand public à un coût raisonnable.
Ne soyez pas duper par les revendications de performance à deux bandes. Bien que les antennes VHF J pôles traditionnels résonneront à UHF, ils subissent une perte 6dB à UHF sur une longueur d'onde de groundplane ¼. Nous voyons de nombreuses demandes de performance bibande vendus sur internet mais quand nous avons acheté beaucoup de ces antennes ils ne sont que des antennes VHF qui résonnent également à UHF. A UHF la plupart de ces imitations ont une perte horizontale de 6dB. Des exemples sont « cuivre J-pôles », « jim slim », « flèche ».

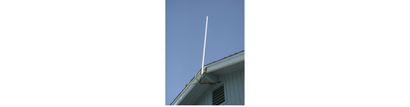

Cette antenne est complète à l'exception des 5 pieds de ¾ de pouce classe 200 tuyaux en PVC nécessaires à l'antenne. expédition individuelle de l'antenne 5 pieds est de 14 $ donc nous plutôt vous allez à Lowe (Stock # 23990) ou Home Depot (SKU # 282-477) ou Menard (SKU # 6899684) et acheter le tuyau en PVC pour environ 1 $. Si vous ne trouvez pas le tuyau en PVC, je peux l'envoyer, mais vous devrez payer l'affranchissement. S'il vous plaît me contacter si vous avez besoin de moi pour envoyer le tuyau en PVC. L'antenne est pré-accordé pour 144-148 MHz et 440-450 MHz pour les bandes de jambon ou de 152-157 MHz et 460-470 MHz bande commerciale / MURS / bidirectionnelles. S'il vous plaît indiquer votre commande que vous souhaitez antenne lors de la commande. Une fois déployée, elle donnera environ + 6dB de gain sur une antenne de canard en caoutchouc. Il est livré complètement assemblé avec des capuchons d'extrémité et un connecteur SO-239. Il suffit de l'insérer dans le tuyau en PVC et vous êtes prêt à aller. S'il vous plaît me contacter si vous souhaitez un connecteur N et / ou une version 250 watts. La version 250 watts est 10 $ de plus.
L'antenne a une garantie à vie. Il suffit de retourner et il sera réparé ou un nouveau envoyé.
VHF (144-148 MHz)
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 75 watts
SWR: moins de 1,5 à 1 sur une largeur de bande de 3 MHz et inférieur à 1,7: 1 sur 4 MHz de bande passante.
Gain: 2.1 dBi
Impédance: 50 ohms
220 MHz (222-225 MHz)
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 75 watts
SWR: moins de 1,5 à 1 sur une largeur de bande de 3 MHz
Gain: 2.1 dBi
Impédance: 50 ohms
UHF (440-450 MHz)
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 75 watts
SWR: moins de 1,3 à 1 sur une largeur de bande de 6 MHz et moins de 1,7: 1 au-dessus de 10 MHz de bande passante.
Gain: 2,1 dBi (gain de 6 dB sur un poteau de 2 mètres de J utilisé à 450 MHz)
Impédance: 50 ohms
6 ft câble d'extension (BNC mâle à femelle BNC) - Ces câbles sont faits sur mesure qui peuvent être montés en cascade (connectés en série). 5 $
BNC adaptateur PL259 (pour connecter le DBJ-2 radios mobiles) 2 $
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 50 watts
SWR: moins de 1,5 à 1 sur une largeur de bande de 3 MHz et inférieur à 1,7: 1 sur 4 MHz de bande passante.
Gain: 2.1 dBi
Impédance: 50 ohms
UHF (440-450 MHz) Modèle de jambon
(460-470 MHz) modèle commercial
Configuration: 1/2 élément rayonnant d'onde
Puissance maximale: 50 watts
SWR: moins de 1,3 à 1 sur une largeur de bande de 6 MHz et moins de 1,5: 1 de plus de 10 MHz de bande passante.
Gain: 2,1 dBi (gain de 6 dB sur un poteau de 2 mètres de J utilisé à 450 MHz)
Impédance: 50 ohms
DBJ-220 23 $
Ceci est une longueur d'onde J 3/4 pôles optimisé en utilisant JSC 1220 ligne bifilaire personnalisé. Cette antenne a été entièrement testé à 150 mph vents et à l'aide de 23990 3/4 pouces de tuyau en PVC de Lowe. Il est totalement protégé UV et devrait durer facilement de 10 ans sur un sommet de la montagne répéteur.
Caractéristiques:
Longueur totale: 4 pieds, impédance d'alimentation de 50 ohms, pas de radians au sol. Antenne point d'alimentation est de 10 pouces au-dessus du connecteur. pinces conduit U, colliers de serrage, etc., peuvent être utilisés pour le montage jusqu'à 10 premiers pouces de l'antenne sans affecter les performances. Antenne offre « true » ½ radiateur de longueur d'onde à 223,5 MHz (centrée sur l'écoute). Connecteur disponible en UHF ou N.
VHF (222-225 MHz)
Configuration: 3/4 longueur d'onde
Puissance maximale: 75 watts
SWR: moins de 1,3 à 1 sur une largeur de bande de 3 MHz et inférieure à 1,5: 1 sur 4 MHz de bande passante.
Système correspondants: stub d'adaptation quart d'onde
Gain: 2.1 dBi
Impédance: 50 ohms
Longueur totale: 4 pieds, impédance d'alimentation de 50 ohms, pas de radians au sol. Antenne point d'alimentation est de 10 pouces au-dessus du connecteur. Ainsi pinces U, colliers de serrage, etc., peuvent être utilisés pour le montage jusqu'à 10 premiers pouces de l'antenne sans affecter les performances. Antenne offre « true » radiateur 2 phases élément ½ longueur d'onde (centrée à l'écoute). Connecteur disponible en UHF ou N.
UHF (430-470 MHz) - Personnalisé accordé aux spécifications du client
Configuration: deux éléments ½ phase de longueur d'onde colinéaires séparée par longueur d'onde 1/2
Puissance maximale: 75 watts
SWR: moins de 1,3 à 1 sur une largeur de bande de 5 MHz et moins de 1,5: 1 de plus de 10 MHz de bande passante.
Système correspondants: stub d'adaptation quart d'onde, ½ longueur d'onde de mise en phase stub
Gain: 5 dB au-dessus de plan de masse de référence
Impédance: 50 ohms
Biographie - Ed Fong a été autorisé en 1968 comme WN6IQN. Il plus tard mis à jour à la classe supplémentaire avec son présent appel de WB6IQN. Il a obtenu le BSEE et MSEE degrés de l'Univ. de Californie à Berkeley et son doctorat de l'Univ. de San Francisco. Un membre senior de l'IEEE, il dispose de 12 brevets et plus de 40 articles publiés et des livres dans le domaine des communications et de la conception de circuits intégrés. À l'heure actuelle, il est employé par l'Université de Californie (anciennement à Berkeley et actuellement Santa Cruz- Silicon Valley) comme un cours de deuxième cycle d'enseignement de l'instructeur dans la conception RF et la conception d'interface haute vitesse. Au cours de sa carrière de 30 ans, il a travaillé pour Motorola réalisée, National Semiconductor, Philips Semiconductor et Advanced Micro Devices.
