Analyse du spectre RF
Avec les systèmes sans fil, il est très difficile de prévoir la propagation des ondes radio et détecter la présence de signaux parasites sans l'utilisation de matériel d'essai. Les ondes radio ne se déplacent pas à la même distance dans toutes les directions - au lieu des murs, des portes, cages d'ascenseur, les gens, et d'autres obstacles offrent divers degrés d'atténuation, qui provoquent le diagramme de rayonnement radiofréquence (RF) pour être irrégulier et imprévisible. Afin d'obtenir une fiabilité et un débit optimal pour un réseau sans fil Wi-Fi (802.11), il est nécessaire de détecter et d'identifier les sources d'interférences qui affectent ses performances.
Il existe de nombreux appareils électroniques qui transmettent l'énergie RF dans l'espace aérien. WiFi fonctionne dans le 2.4x / 5.x GHz bandes industrielles, scientifiques et médicales (ISM). Ces gammes de fréquences particulières sont publiques et leur utilisation ne nécessite pas de licence par la FCC. En conséquence, ces bandes - en particulier la bande 2.4x GHz - ont tendance à obtenir assez de monde. Dans les bandes ISM réseaux WiFi sont en concurrence pour le moyen non seulement avec les périphériques 802.11, mais aussi des dispositifs non-802.11, tels que les fours à micro-ondes, les appareils Bluetooth, les téléphones sans fil, babyphones, émetteurs audio / vidéo, caméras sans fil, etc.
Sur cette figure, les lignes blanches horizontales montrent les limites des 13, 22 canaux MHz dans la bande 2,4 GHz (1-11 en Amérique du Nord, en Europe 1-13). Notez comment les canaux adjacents se chevauchent les uns aux autres.
Considérons la bande ISM 2.4x GHz - installateurs professionnels des réseaux informatiques sans fil afin d'optimiser le réseau Wi-Fi de leur client en choisissant stratégiquement un sous-ensemble de la bande 2.4x GHz pour une utilisation par leurs périphériques réseau sans fil. En Amérique du Nord la gamme de 2,4x GHz de 2.401 - 2.473 GHz est séparé en 11, 22 canaux MHz. Notez que 2,473 GHz moins 2.401 GHz est égal à 72 MHz - encore 11 fois 22 MHz est de 242 MHz. Alors, comment 242 MHz s'intégrer dans 72 MHz? La réponse est les canaux se chevauchent. Un installateur peut configurer le routeur ou point d'accès sans fil (AP) pour utiliser le canal 6, puis toutes les communications de données se produit sur toute la plage de fréquences associée à la voie 6 (à savoir 2,426 GHz - 2,448 GHz). Mais si d'autres appareils sans fil (802.11 ou non 802.11) émettent également sur cette plage de fréquences alors le réseau sans fil sera affectée. Ainsi, lors de l'installation d'un réseau sans fil ou le dépannage d'un un, il est peu performante important de choisir un canal qui ne sont pas soumis à des interférences avec d'autres appareils. Autrement dit, vous ne voulez pas que le réseau sans fil de rivaliser avec d'autres appareils pour la même gamme de fréquences.
analyseurs de spectre RF sont largement utilisés dans l'industrie de la communication sans fil pour l'analyse du spectre de fréquences des signaux de fréquence radio et les transmissions. Ils sont le seul instrument qui permettent de « voir » toutes les émissions RF dans une plage prédéfinie de fréquences. Ils sont un outil précieux en ce qui concerne la conception, le développement et le test de systèmes de communication sans fil. Il s'avère qu'ils ont une autre application très utile - et détecte actuellement les interférences RF. Pour être clair, l'interférence est un terme relatif. Votre système de sécurité sans fil ne considère pas ses transmissions de signaux radio à une « ingérence » puisque ces émissions sont nécessaires pour que le système fonctionne. Mais du point de vue d'un réseau sans fil WiFi, étant donné que ces émissions affectent les transmissions sans fil au sein du réseau WiFi, ce qui rend le réseau WiFi inutilisable, ils sont considérés comme des interférences RF. Un analyseur de spectre RF est l'outil de choix pour détecter toutes les transmissions RF - à la fois souhaitable et indésirable, et dans le contexte de dépannage des réseaux Wi-Fi, il est utilisé pour détecter des transmissions à partir de périphériques non-802.11 qui pourraient avoir une incidence sur les performances du réseau sans fil.
La sortie d'un analyseur de spectre RF est appelé trace du spectre. Typiquement, ceci est un affichage en 2 dimensions où l'axe vertical (axe Y) est l'amplitude d'un signal et l'axe horizontal (axe X) de sa fréquence. Si la trace du spectre révèle la présence de pics d'émission RF à partir d'autres appareils sans fil, vous avez deux choix. Soit vous pouvez essayer de chasser vers le bas et à éliminer la source d'interférences ou de configurer le point d'accès WiFi pour utiliser un canal qui est pas affectée par la brouilleurs.
Ci-dessous sont présentés 4 exemples de mesures prises avec l'analyseur de spectre RF AirSleuth. Sur chaque figure il y a 3 points à prendre note:
une. La valeur maximale sur l'axe des Y
b. Les lignes blanches horizontales qui indiquent les limites de la 11, 802.11 canaux partiellement superposés
c. L'emplacement (à savoir la fréquence) et la hauteur (intensité de signal relative) des pics principaux RF
L'espace aérien est relativement calme et il n'y a pas de dispositifs sans fil de transmission dans la bande 2.4x GHz. Notez la valeur maximale sur l'axe Y possède une intensité de signal de -90 dBm, ce qui est très faible. La raison pour laquelle vous voyez des pics (et la sortie n'est pas totalement plat) est cet affichage utilise l'échelle automatique, de sorte que le plus grand pic (quel que soit le petit, il est vraiment) va remplir l'écran. Nous savons que c'est ce bruit de fond ressemble parce que la valeur maximale sur l'axe Y est -90 dBm.
Un four à micro-ondes est en cours d'exécution. Ici vous pouvez voir qu'il émet de l'énergie RF à travers toute la bande 2.4x GHz.

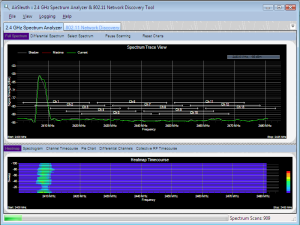

Un téléphone sans fil 2,4 GHz a été mis sous tension. Notez la hauteur du pic au voisinage du canal 1 est d'environ -60 dBm. Ceci est assez fort pour knock-out des réseaux sans fil configurés pour utiliser le canal WiFi 1. De plus, à cause de la façon dont les canaux se chevauchent le premier pic gênerait probablement aussi avec un réseau sans fil en utilisant le canal 2.

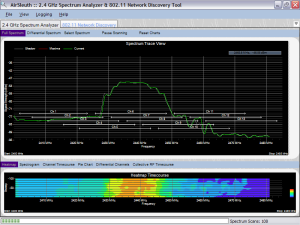

Montre le schéma de l'activité à partir d'un réseau sans fil (configuré pour utiliser le canal WiFi 6) tel qu'il émet effectivement un grand flux de données.
