Vagues claires - Analyseur de spectre RF - la coordination des fréquences
Présentation du dernier développement dans RF surveillance du spectre - Waves Clear est la prochaine génération de PC, analyseur de spectre RF pour les industries audio pro et vidéo sans fil qui offre la cartographie automatique de l'espace blanc ouvert, la coordination des fréquences et l'attribution des canaux.
Dans un environnement hostile RF pourquoi laisser votre planification sans fil au hasard?
Prenez la conjecture de configurer votre matériel audio sans fil - Waves clair vous permet de choisir les affectations de canaux optimale - sans interférence RF et la distorsion d'intermodulation (IMD). Vagues claires offre des analyses détaillées du spectre RF à l'aide facile à vue, affiche graphique, ainsi que des assignations de canaux sans interférence. module d'analyse de spectre RF réel de temps combiné avec notre distorsion d'intermodulation (IMD) fournit des affectations de canaux optimales pour même dans les environnements RF les plus exigeants.
Le logiciel Waves Effacer fonctionne sur tous les modèles RF Explorer - indépendamment du fait que l'appareil a été acheté chez nous ou ailleurs. Vous pouvez acheter le logiciel Waves Effacer seul ou à prix réduit lorsqu'il est emballé avec un analyseur de spectre RF Explorateur. Soit dit en passant - à des fins d'évaluation, vous pouvez télécharger l'application logicielle Waves Clear. Sans un dispositif explorateur RF le logiciel fonctionne toujours en mode « Demo » entièrement fonctionnel en utilisant des données simulées.
L'utilisation d'un analyseur de spectre RF Explorateur ou Viewer RF pour l'acquisition de données, Waves Effacer effectue des analyses de spectre RF et l'analyse d'intermodulation en temps réel, le calcul d'une fréquence d'intermodulation-compatbile fixé après chaque trace du spectre.
Vous pouvez spécifier jusqu'à 160 fréquences différentes pour surveiller - soit pour assurer que ces canaux ne sont pas touchés par brouilleurs RF ou que vous souhaitez surveiller les signaux connus.
Cinq aide de tableaux de diagnostic vous dans le suivi de l'environnement RF et le choix des fréquences optimales pour assigner à vos émetteurs sans fil.
Des traces d'exportation création de rapports
traces du spectre Exporter au format XML ou CSV pour une utilisation dans les applications 3 parties - par exemple Wireless Workbench Shure, SAI de professionnels sans fil. Créer des rapports au format PDF qui incluent les cartes actuelles de diagnostic.
Intermods espace blanc
En utilisant l'analyseur de spectre RF large bande RF Explorateur notre plate-forme matérielle - nous avons développé des vagues claires comme la prochaine génération de PC, analyseur de spectre RF spécialement conçu pour les industries audio professionnelles sans fil et vidéo. Vagues claires repose sur le succès de notre primé analyseur de spectre White Space Finder RF qui a été le premier, basé sur PC de l'industrie, RF analyseur de spectre pour offrir la cartographie automatique des espaces ouverts (fréquences ouvertes RF) et l'analyse d'intermodulation pour une utilisation avec microphones sans fil, les moniteurs à l'oreille, le contrôle à distance, la sécurité, le contrôle d'accès, etc.
Waves clair a été conçu avec ces objectifs à l'esprit:
- automatique des espaces cartographie blancs ouverts (fréquences RF) dans un temps réel environnement RF.
- Combine analyse de spectre RF et l'analyse d'intermodulation dans un seul outil.
- Interface utilisateur graphique facile à utiliser; Lays-les données pertinentes de façon claire et concise.
- acquisition de données rapide, affichage, et les affectations canal.
- Installe l'analyseur de spectre RF avec les paramètres par défaut appropriés pour la durée, RBW, mise à l'échelle et la sensibilité avec l'entrée minimale de l'utilisateur. Cela permet aux utilisateurs avec peu ou pas d'expérience avec des analyseurs de spectre pour obtenir le droit de travailler.
- seuil défini par l'utilisateur pour l'espace blanc ouvert.
- mesures sensibles et précises.
Spectrum Trace Voir
Waves Effacer scrute en permanence et des échantillons de la puissance du signal (dBm) de fréquences dans la plage a spécifié l'utilisateur. Dans le « spectre Trace » afficher les données d'intensité de signal (en dBm) est affichée en fonction de la fréquence.
Histoire cascade

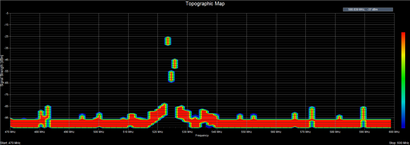

Carte topographique
Le tableau « Carte topographique » montre l'énergie accumulée RF en fonction de la fréquence. La puissance de la puissance du signal en dBm est représenté sur la plage de fréquences. est « bleutés » en couleurs, tandis que les couleurs plus vives sont utilisées une force de signal avec une fréquence relativement faible pour des intensités de signaux qui se produisent plus fréquemment. Intensité des signaux qui se produisent le plus souvent sont « rougeâtres » en couleur. Au fil du temps, ce point de vue spectrale se rapprochera de la signature de l'énergie RF à l'équilibre d'un environnement donné.
Trace Delta
La vue « Delta Trace » peut être utilisé pour visualiser les petits (ou grands) changements dans le spectre des fréquences radioélectriques au fil du temps. Voici comment cela fonctionne. Une fois la numérisation commence la première trace est enregistrée comme un « instantané ». Pour toutes les analyses suivantes, la trace de cliché est soustraite de la trace actuelle et la différence, « delta » à savoir, est affiché. Traçage les données de cette façon, il est facile de détecter les changements RF qui se sont produits depuis le premier « instantané ».
Mode Fréquences surveillance
Le mode 'Fréquences vous permet de Monitored de surveiller les fréquences spécifiques. Par exemple, dans le cadre d'un concert où il est important de surveiller les canaux qui ont été affectés à des périphériques audio sans fil, cette fonction peut être utilisée pour assurer que ces canaux ne sont pas touchés par d'autres sources de transmissions RF. Par ailleurs, s'il existe des dispositifs sans fil qui transmettent à des fréquences spécifiques et que vous souhaitez surveiller leurs transmissions, alors ce mode peut être utilisé pour vérifier qu'ils fonctionnent actuellement.

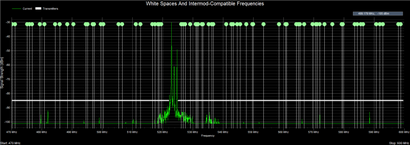

Analyse de intermodulation La coordination des fréquences
Cette fonction sert à localiser l'espace ouvert de fréquence dans des environnements très fréquentés RF ou utilisés pour aider à des émetteurs d'espacement correctement pour la coordination des fréquences. En utilisant des paramètres qui ont été fixés dans le panneau de commande d'un utilisateur spécifie une intensité de signal pour être utilisé comme « l'espace blanc Seuil », l'espace minimum ouvert requis pour chaque émetteur (bande passante), et l'espacement minimal entre les émetteurs adjacents (bande-garde) . Les espaces sont ensuite affichés sous forme graphique. Il est conçu parfait pour localiser l'espace ouvert de fréquence dans des environnements bondés RF, ou pour aider à assurer un espacement approprié pour la coordination des fréquences. Le module de distorsion d'intermodulation (IMD) peut également être appliquée pour obtenir des affectations optimales de canal pour votre équipement audio sans fil.
Par rapport aux versions antérieures du produit - IW1800 et IW3500 - Waves Clear est un produit beaucoup amélioré, mais il se vend moins. L'amélioration principale est le matériel qui est utilisé. L'analyseur de spectre RF RF utilisé avec l'explorateur Waves Clear est bien supérieure au scanner WiNRADiO utilisé avec le produit plus tôt.
Voici quelques-uns des avantages Waves clairs:
- spectre RF et l'analyse d'intermodulation dans un seul outil.
- Prend en charge une gamme de fréquences plus large.
- Les dispositifs RF Explorateur sont de véritables analyseurs de spectre et scannent plus de 100x plus rapide qu'un scanner WiNRADiO. Cela signifie plus de points de données peuvent être collectées par trace, ce qui se traduit également par une plus grande précision.
- Les analyseurs de spectre RF explorateur connecter à un PC (ordinateur portable ou de bureau) via un câble USB - qui est utilisé non seulement pour la communication avec le logiciel en cours d'exécution sur le PC, mais aussi pour le pouvoir. Le scanner WINRADIO nécessaire soit un bloc d'alimentation externe ou un adaptateur secteur branché sur une prise murale.
