Astuce rapide Créer une image Axonométrique sans guide Grids

Dans ce tutoriel, vous apprendrez à créer une image axonométrique en quelques étapes simples, sans utiliser des guides ou des grilles. Il est une astuce simple à appliquer, mais très utile. Continuez à lire pour en savoir plus.

Ouvrez le fichier « Vector_Tuts_card.ai », ou votre image choisie. Sélectionnez l'objet avec Commande + A, ou Edition> Sélectionner tout, et en double.

Appliquer une transformation, en allant à l'objet> transformation> Y (verticale) Valeur Echelle: 86.602%

Appliquer une distorsion de -30 ° à partir du panneau Transformer.

Immédiatement après la dernière étape, appliquer une rotation de 30 °.

Désactivez toutes les couches sauf pour la couche « Blend Copy ».

Dupliquer la base pour appliquer un mélange, cela donnera à notre projection isométrique en trois dimensions. Pour le premier trajet, appliquer une couleur RVB R 51 G-51 B-51, la seconde: R 102-G 102-B 102.

Avant d'appliquer l'effet Blend, assurez-vous de régler le mélange d'avoir 7 étapes spécifiées.

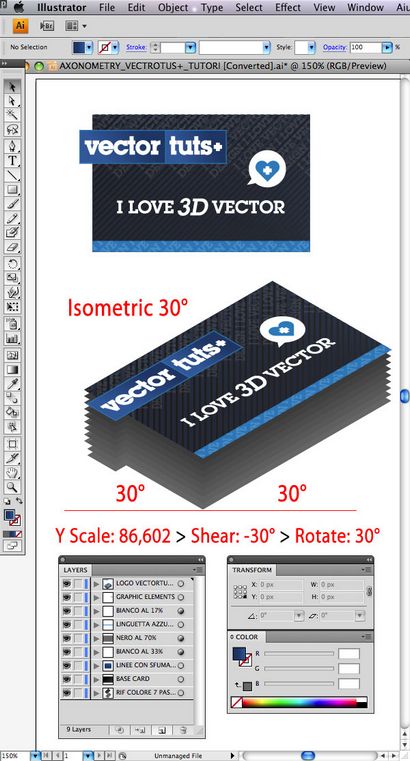

Tourner la couche supérieure en arrière sur pour voir le résultat. Dans ce cas, nous avons obtenu une vue isométrique Axonométrique 30 °, en appliquant la même procédure, avec d'autres valeurs que je montrerai plus tard, vous pouvez obtenir la même image avec d'autres positions axonométrique.

Pour obtenir le Diametric, vous devez définir un angle de distorsion de 15 ° et un angle de rotation de 60 °.

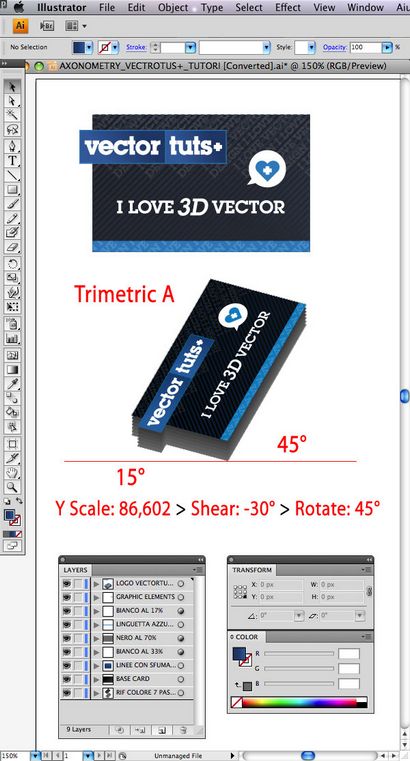

Pour obtenir le Trimétrique A, vous devez définir un angle de distorsion de 15 ° et un angle de rotation de 45 °.

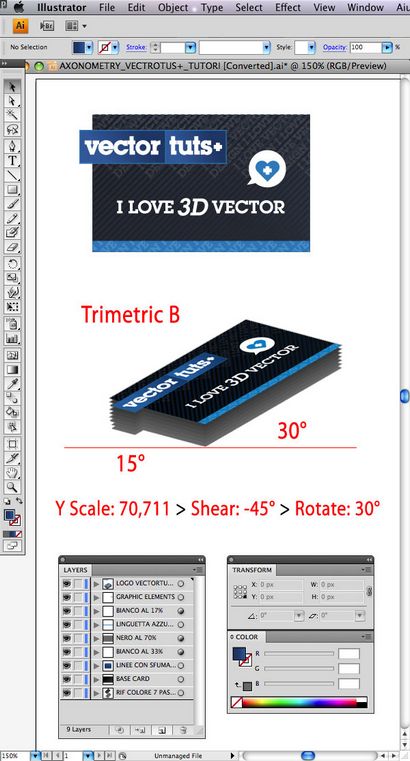

Pour obtenir le Trimétrique B, vous définissez un angle de distorsion de 15 ° et un angle de rotation de 30 °.

Conclusion

Enfin, pour obtenir le axonométrique, vous définissez une échelle Y: 100%, un angle de distorsion de 0 °, et un angle de rotation de 45 °. Vous pouvez appliquer cette astuce sur un objet, un texte ou un logo. Le résultat sera, toujours, une surprise! S'amuser!
