Chêne Boîte à bijoux Avec Encastré Construction 9 étapes (avec photos)
Le joint de boîte, également appelée articulation du doigt, est une forme esthétique de la menuiserie qui transforme une simple boîte dans un beau morceau de bois. Bien que similaire à la queue d'aronde plus élégante, les joints de boîte sont fabriqués plus facilement et fournissent en fait un joint de force supérieure. La technique utilisée pour les créer, tels qu'ils sont présentés dans ce instructable, est simple et relativement facile à maîtriser.
Étape 1: Outil et Liste de contrôle matériel
Pour construire un projet similaire, vous aurez besoin des outils et matériaux suivants:
Banc de scie
jeu Stacked Dado lame
Encastré Jig - plans pour la construction d'un gabarit en magasin sont disponibles en ligne (recherche Google) ou peut être acheté prêt à l'emploi.
Bloquer Plane - mise en forme du couvercle courbe
Perceuse électrique
3/4" Chisel
Petit tournevis à tête Phillips
1/2" x 4" x 36" Oak pour les côtés Box (pour une boîte avec des dimensions globales de 11 1/2 "L x 6 1/2" D x 3 1/2 "H / dim intérieur 10." X 5 "x 3 1/8")
1" x 8" x 12" Chêne pour Top
1/4" x 4" x 48" Oak pour les plateaux supérieur et inférieur (plateau inférieur fixe et un plateau supérieur amovible chacun 1 1/2" H)
1/8" isorel pour les fonds plateau et boîte supérieure
feutre pour aligner les plateaux supérieur et inférieur
charnières en laiton - 1" large
Titebond III (une colle durcissant plus lentement)
Étape 2: Vous devez faire ou acheter une boîte de jonction Jig

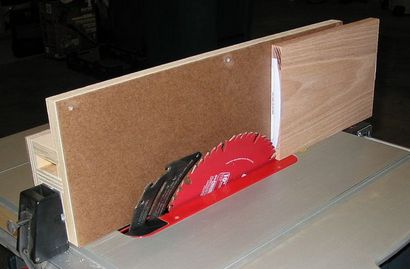

Une boîte de gabarit joint comme celui montré ici était facile à construire et, avec une lame de Dado empilées, permet de créer des joints de boîte un processus rapide et facile. J'ai construit ce gabarit de gauche sur le bois de projet pour seulement quelques dollars à l'aide d'un plan que j'ai trouvé dans le magazine Woodsmith.
Étape 3: Couper les articulations Boîte
Une image vaut mille mots, mais une vidéo est encore mieux. Il y a beaucoup de vidéos sur YouTube montrant comment couper les joints de boîte de plusieurs façons différentes. Les photos que j'ai posté montrent un joint de boîte 1/4" qui est la taille je sur la boîte à bijoux.
Les photographies ci-dessous illustrent les étapes de base en coupe de deux pièces communes de la boîte d'accouplement:
# 1 - photo pleine vue de la configuration initiale de la pièce et gabarit

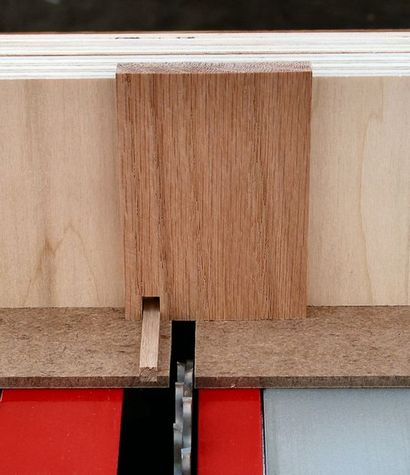

N ° 2 - photo gros plan de positionnement de la première pièce contre le gabarit
# 3 - déplacer la pièce sur la clé de gabarit pour les coupes deuxième et suivantes
4 - utiliser la première pièce finie pour aligner la seconde pièce (d'accouplement)
Après avoir coupé les quatre côtés de la boîte à la longueur que vous êtes prêt à créer les joints de boîte. Ceci peut être accompli en deux façons différentes. La première consiste à numéroter chaque extrémité de chaque pièce latérale de la boîte et coupez les extrémités afin numérotées, travailler votre chemin autour de la boîte. Cette méthode correspond à la séquence de photo que j'ai posté. Cependant, je l'ai trouvé plus facile de couper les deux côtés de la boîte première. Je coupe ensuite les côtés de la boîte en utilisant les côtés longs comme mon « entretoise » comme indiqué à l'étape 4.
REMARQUE: Toujours vérifier la précision du gabarit avec quelques morceaux de ferraille pour être sûr que vous obtenez un bon ajustement avant d'utiliser votre bois d'œuvre du projet. Si elles ne se reproduisent pas en raison du gabarit aura besoin d'un réglage fin.
, Rappelle aussi que tous les doigts et les fentes doivent être exactement la même taille (pas de doigts ou des fentes partielles en haut ou en bas de la pièce à usiner)
Ce corps de boîte à bijoux est de 3 1/2" de hauteur: 14 joints X 1/4" de taille commune = 3 1/2" haute pièce à usiner
Étape 4: Monter les Box côtés et le fond
Cette séquence d'images donnent un aperçu de la façon d'assembler les côtés de la boîte. Avant l'assemblage quelques éléments méritent d'être soulignées.
- Après avoir coupé tous les joints de la boîte, un 1/8" rainure doit être coupé dans les côtés de la boîte pour loger le fond de la boîte en bois dur. Localiser la rainure 1/4" à partir du bas des côtés de la boîte.
- Utiliser du ruban de masquage ou des peintres pour envelopper les côtés de la boîte au niveau du bord des articulations. Cela attraper colle squeeze out et de minimiser le temps de nettoyage.
- Utiliser une colle à durcissement lent comme Titebond III à laisser suffisamment de temps pour appliquer la colle sur toutes les surfaces du joint avant l'assemblage.
Idéalement, si vous avez assez de pinces, il est préférable d'assembler la boîte en une seule étape. Comme vous pouvez le voir je n'ai pas et a dû assembler les trois premiers côtés et faire le dernier côté plus tard. Dans ce cas, un collier de serrage de bande aurait probablement été une meilleure façon d'aller.
Remarque: Quelle que soit la façon dont vous choisissez d'assembler la boîte, utilisez un carré pour vérifier les coins intérieurs pour vous assurer obtenez des joints étanches et comme une boîte carrée que possible.
Les charnières pour lambris peuvent être coupées maintenant, si on le désire. Ils glissaient mon esprit à l'époque et je les ai fait plus tard dans le processus. Voir l'étape de l'assemblage final dans ce instructable si vous voulez les couper maintenant, ce qui rend en fait plus de sens.
Enfin, le sable à l'extérieur de la boîte pour égaliser les joints afin qu'ils soient bien lisses (sauf pour le nettoyage mineur, vous devriez avoir poncé les côtés intérieurs de la boîte avant l'assemblage). Vous pouvez teinture et de vernis la boîte maintenant ou, si vous préférez, attendez que toutes les autres parties (couvercle, garniture et plateau) sont prêts pour la finition.
Étape 5: Mise en forme du couvercle de la boîte à bijoux
Comme on le voit dans les images qui accompagnent cette étape:
- Tout d'abord, un modèle de la forme désirée doit être créé et attaché aux deux extrémités de la découpe du bois. Dans ce cas, j'ai utilisé un modèle à partir d'un plan que j'ai trouvé en ligne et modifié la forme finale légèrement en fonction de mes besoins.
- soulever suivant et régler la lame de scie si l'angle reflète l'angle du modèle (Notez le guide auxiliaire de haut qui est recommandé pour aider à fournir un soutien à la pièce de travail).
- Ajuster l'angle de la lame (si nécessaire) pour éliminer le matériau supplémentaire et définir la forme globale. Faire de cette deuxième coupe des deux côtés de la partie supérieure comme dans l'étape précédente. Pour moi, deux coupes ont été tout ce que je avais besoin.
- L'étape suivante consiste à utiliser un plan de bloc pour lisser les crêtes créées par les coupes de scie de table. Pour ce faire, exécutez le plan de bloc en haut à un angle de 45 degrés, travailler votre chemin à partir du bas de chaque côté vers le haut du couvercle. PRENDS TON TEMPS! Définir le plan pour éliminer les petites quantités de matériaux à chaque passage et continuer jusqu'à ce que le rabotage vous avez une forme que vous êtes satisfait.
- Enfin, le sable de la pièce en utilisant plusieurs différentes qualités de papier de verre que l'étape de lissage final. Teinture et de vernis (voir l'étape de coloration et de finition pour plus de détails).
L'ensemble du processus pour créer le couvercle en forme m'a pris seulement environ 30 minutes et j'ai beaucoup aimé pratiquer une autre technique que je ne l'avais jamais fait auparavant.
Étape 6: Plateau supérieur amovible et inférieur fixe Plateau Conception et Assemblée
- Tout d'abord, couper un morceau de feutre et de la colle au fond de la boîte de isorel (j'ai utilisé un simple bâton de colle pour cette tâche)
- Ensuite, coller les pièces de garniture à l'étape de quatre côtés assume toute coloration et la finition de l'intérieur de la boîte et les pièces de garniture a déjà été fait (voir l'étape suivante pour plus de détails).
- Enfin, collez les séparateurs de plateau en place (faire un ajustement à sec avant le collage, optez pour une colle ajustement serré et l'utilisation très peu).

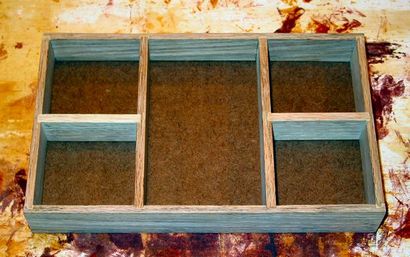

Vous pouvez concevoir le plateau supérieur dans un certain nombre de configurations de stockage différentes. L'exemple montré ici adapté à mes besoins et était facile à faire.
- Comme la garniture de plateau inférieur, les morceaux de plateau supérieur sont également 1 1/2" haut
- dimensionner soigneusement le plateau supérieur de sorte qu'il s'adaptera à l'intérieur de la boîte à bijoux. Vous voulez qu'il soit facilement démontable et non serré
- Couper tous les morceaux de plateau à longueur, puis ajouter des lapins pour assembler les quatre côtés, et lambris, au besoin, pour les séparateurs
- Remarque: les séparations ne seront 1 1/4" haut depuis le fond du plateau s'adaptera à l'intérieur du cadre du plateau comme indiqué dans l'étape suivante
- Couper un quart" lapin profonde (la moitié de l'épaisseur de la 1/4" garniture de chêne) dans les côtés pour recevoir le bois dur, feutre fond d'étagère couverte
- Faites une vérification de forme sèche pour être sûr que le plateau semble bon et s'adaptera la boîte à bijoux (comme on le voit sur cette photo)
- Sable toutes les pièces avant l'assemblage, après assemblage, toucher les articulations avec du mastic à bois au besoin et faire un ponçage final
- Un atelier fait gabarit d'élévation au carré comme celui indiqué sur la photo d'accompagnement facilitera l'assemblage (avec l'utilisation de quelques pinces) et garantissent un plateau carré
- Teinture et vernis du plateau supérieur
- Colle senti plateau inférieur que vous avez fait pour le plateau inférieur
- Coller fond du plateau au plateau fini cadre
Étape 7: Finition et Staining
Sur certains projets, je préfère terminer la tache et les pièces individuelles avant l'assemblage. Cette approche n'a pas été pratique pour une boîte projet commun donc je ces tâches effectuées après l'assemblage de la boîte et le cadre du plateau supérieur.
La coloration était relativement simple. J'ai choisi deux taches, chêne doré pour la boîte et le chêne rouge pour le couvercle.
Vernir la boîte et le cadre du plateau supérieur est plus difficile. Je l'ai trouvé mieux pour vernis seulement des surfaces qui pourraient Séchez en position horizontale en même temps. Cela signifie que chaque couche de vernis (j'ai fini avec trois) a été appliqué par étapes pour éviter des gouttes et en cours d'exécution. J'ai utilisé un polyuréthane brillant et a été très heureux avec la profondeur qu'elle a dans le modèle en bois, ainsi que le bon, le verre comme la finition. La surprise la plus agréable dans le processus long et parfois fastidieux était la facilité avec une brosse en mousse a travaillé lors de l'application du vernis. Je l'avais toujours utilisé une brosse à poils synthétique mais recommande fortement une brosse en mousse peu coûteux comme un applicateur supérieur lorsque vernir les endroits exigus et dans les coins.
Étape 8: Assemblée finale
lambris de coupe pour les charnières peuvent être effectuées après que la boîte est assemblée ou comme étape finale. J'ai terminé cette étape après que la boîte était totalement vernis et n'a eu aucun problème que ce soit.
Vous pouvez couper une Dado pour les charnières dans le corps de boîte sur la scie. Faites-3/32" de profondeur. Après avoir réglé le guide de refente à la bonne distance, tourner la boîte à l'envers et posez-le devant de la boîte devant la lame de la scie. Ensuite, faites glisser la boîte le long de la clôture rip pour couper le Dado. Tournez la boîte autour, réajuster la clôture, puis faire l'autre Dado. de cette façon, la lame de scie quitte à l'arrière de la boîte. et, en arracher est pas beaucoup d'un problème à cette profondeur, je tenais toujours un morceau de ferraille contre la boîte pour sauvegarder la coupe juste pour être sûr.
Placez le plateau supérieur dans la boîte à bijoux. Il reposera sur le plateau fixe et devrait être en retrait d'environ 1/8" au-dessous des côtés de la boîte.
Étape 9: Make It Personal
Sur un tel projet, je me sens toujours un sentiment personnel est une belle touche. Une petite plaque en laiton peut être fait sur mesure à tout magasin de trophée et est livré avec deux poids lourds dégrossi bande déjà attaché. La plaque pour cette boîte à bijoux coûte 7,00 $.
Pour appliquer: Appliquer la plaque avant de fixer le couvercle sur la boîte. Tout d'abord, la mesure pour déterminer l'emplacement de la plaque à l'intérieur du couvercle. Ensuite, en utilisant un carré maintenu contre le côté du couvercle pour positionner la plaque à la hauteur désirée (et niveau). Laisser reposer la plaque sur le bord de la place, bien inférieure en place et appuyez sur. C'est un processus simple qui, je l'espère, faire votre don tout ce plus spécial et attachante.
Parfois, je fais 6 boîte face puis a vu le haut de. Les boîtes plus grandes dans cette image ont tous été fait de cette façon.
Je ne sais pas si je veux montrer cette image, car il est pas encore terminé, il ne semble pas si bon, mais il est la seule image que je peux trouver une boîte que j'ai fait avec un couvercle de panneau flottant.
D'abord, je fait une boîte de panneau surélevé faux, se révèle la vraie chose n'est pas plus difficile à faire vraiment.
Voici quelques joints de boîte très gros
