Comment Crimp vos propres câbles Ethernet personnalisés de longueur quelconque

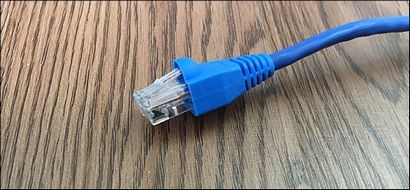

Avez-vous déjà eu besoin d'un câble Ethernet court, mais tous ceux de votre garde-robe sont six pieds de long? Vous pouvez tout simplement envelopper l'excès, mais pour un look plus propre, vous pouvez raccourcir le câble vous-même. Avec les bons matériaux, vous pouvez même faire vos propres câbles réseau de longueur personnalisée.

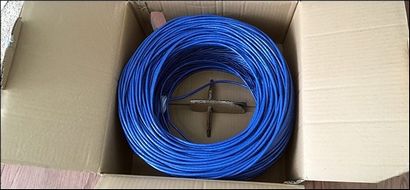

Il est aussi beaucoup moins cher de faire vos propres câbles Ethernet que de les acheter pré-faites. Par exemple, vous pouvez acheter une bobine de 1000 pieds de câble Ethernet pour environ 60 $. donner ou prendre quelques dollars selon le type de câble que vous obtenez. Tack sur un autre peu d'argent pour un sac de connecteurs et vous finissez par payer beaucoup moins que si vous deviez acheter des câbles déjà créés.
Par exemple, un câble Ethernet de 25 pieds sur Amazon coûte 8 $. ce qui est assez pas cher, mais cela vous coûtera 320 $ pour 1000 pieds valeur de ces câbles. Le coût va encore plus avec des câbles Ethernet 10 pieds. au prix de 600 $ pour 1000 pieds vaut.
Qu'est-ce que vous aurez besoin
Certaines de ces choses que je lien ci-dessus, mais voici une liste globale des outils et du matériel dont vous aurez besoin, dont aucun particulièrement cher du tout.
Vous avez tout? Commençons.
Première étape: Mesurer la longueur dont vous avez besoin
Prenez votre câble Ethernet et mesurer la longueur dont vous avez besoin de lui. Si vous mesurez pour des courses très longues et ont besoin de 60 pieds de câble, par exemple, j'aime mesurer mon premier bras de portée (environ cinq pieds), prenez un peu de câble, et l'étirer à travers ma main sur la poitrine à la main. A partir de là, je peux compter combien de portées bras de câble que je dois atteindre 60 pieds.
Ne vous inquiétez pas obtenir la longueur exacte, mais si quoi que ce soit, vous aurez besoin d'un peu excès à la fin pour compenser les écarts et les erreurs-vous pouvez toujours couper l'excédent et faire un autre câble Ethernet sur dans le avenir.
Lorsque vous obtenez la longueur dont vous avez besoin, il suffit de couper le câble avec votre coupe-fil ou des ciseaux.
Après avoir coupé, est maintenant le temps de glisser sur une botte de soulagement avant de commencer à jouer avec les fils et l'installation du connecteur, parce que vous ne serez pas en mesure de glisser sur une fois que vous installez le connecteur.
Deuxième étape: dénuder la gaine extérieure Off
Prenez votre outil de sertissage et l'utiliser pour dépouiller environ 2-3 pouces de l'enveloppe extérieure de chaque extrémité du câble. L'outil de sertissage aura une section avec une lame de rasoir et un dégagement suffisant pour couper à travers la veste mais pas les fils à l'intérieur. Placez le câble dans cette fente, presser doucement l'outil de sertissage, et le faire tourner pour couper tout autour de la chemise.
Après cela, vous pouvez retirer la veste pour exposer les petits fils à l'intérieur.
Vous pouvez également remarquer un ensemble de très minces brins ressemblant à des cheveux. Cela donne le câble une force supplémentaire quand vous tirez dessus pour que les fils à l'intérieur ne reçoivent pas tout le stress. Mais la principale raison pour laquelle ces brins sont là est que vous pouvez les tirer vers le bas pour couper encore plus de l'enveloppe extérieure.
Pourquoi cela, si? Parce que lorsque vous utilisez votre outil de sertissage pour couper la gaine extérieure, il y a toujours la chance que vous entailler les fils à l'intérieur légèrement. En tirant sur les brins de fibres pour couper plus de l'enveloppe extérieure, puis couper les fils à l'intérieur juste au-dessous où le possible nick peut-être, vous éliminez tout et tout risque d'un mauvais fonctionnement du câble.
Vous n'êtes pas obligé de le faire si vous êtes assez prudent avec l'outil de sertissage, mais il est une précaution supplémentaire que vous pouvez prendre si vous voulez.
Troisième étape: Déroulez et séparés Tous les fils
Une fois que vous exposez les fils internes, vous remarquerez qu'il ya quatre paires de fils tordus ensemble, entraînant huit fils au total. Ces paires sont de couleurs différentes, l'une étant une couleur unie, et l'autre étant un fil blanc avec une bande correspondant à la couleur unie.

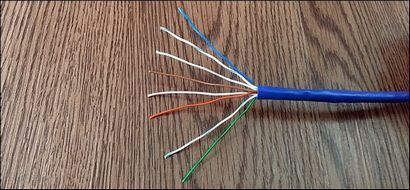

Détordre les quatre paires de sorte que vous avez huit fils séparés. Il est aussi une bonne idée d'aplatir les fils du mieux que vous pouvez, car ils seront encore un peu ondulé après les détordre.
Quatrième étape: Mettez les fils dans le bon ordre et de préparation pour eux Sertissage
Ensuite, nous allons besoin d'organiser les huit fils dans un ordre précis, et c'est là que les choses peuvent prendre un peu de pratique.
Techniquement, vous pouvez avoir les fils dans l'ordre que vous voulez aussi longtemps que les deux extrémités sont câblés même. Cependant, les câbles Ethernet ont des normes pour la séquence du câblage, connu sous le nom T-568A et T-568B. La seule différence entre les deux est que les paires orange et vert de fils sont allumés. Mais pourquoi y at-il deux normes différentes en premier lieu?
Il est la plupart du temps pour que les câbles Ethernet crossover peuvent exister. Les câbles croisés sont utilisés pour réseau directement deux machines ensemble, sans la nécessité d'un routeur. Une extrémité du câble utilise T-568A et l'autre extrémité utilise T-568B. Cependant, pour tout autre câble Ethernet normal, les deux extrémités auront la même séquence de câblage.
Quant à savoir lequel utiliser lors de vos propres câbles Ethernet, il n'a pas vraiment d'importance. T-568B est assez courant aux États-Unis, car il est compatible avec les équipements téléphoniques et plus vous pouvez brancher une ligne téléphonique à une prise Ethernet qui utilise T-568B. La plupart des câbles Ethernet pré-faites que vous achetez (y compris ceux liés ci-dessus) utilisent T-568B.
Cependant, T-568A est de plus en plus populaire et recommandé. De plus, il est plus courant dans le reste du monde (et les lignes téléphoniques sont en route de toute façon). Donc, avec cela dit, nous allons utiliser T-568A pour ce guide.

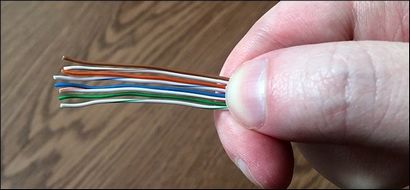

Mettons nos huit fils et pour les préparer à sertir. Suivez le tableau ci-dessus et mettre les fils afin selon le tableau T-568A. Comme vous le faites, posez les fils sur le côté de votre index et les presser vers le bas avec le pouce pour les maintenir en place.
Une fois que vous avez les fils afin, joignez-vous les rapprocher, puis commencer à travailler les fils en arrière pour les raidir. Gardez une poignée serrée sur les fils pendant ce processus.
Finalement, vous devriez être en mesure d'alléger votre emprise sur les fils et ils devraient rester la plupart du temps pour sans vouloir dévier dans des directions différentes. Ce processus ne devrait prendre environ 30 secondes.
Ensuite, prenez vos ciseaux et couper le câblage en excès de sorte que seulement environ un demi-pouce reste entre la fin et où commence l'enveloppe extérieure. L'objectif est d'avoir les fils assez courts pour que vous puissiez serrer la gaine extérieure dans le connecteur, le sertissage du connecteur sur la veste pour établir une connexion sécurisée (plus tard). Vous aurez une meilleure idée de ce après avoir pratiqué quelques fois.
Cinquième étape: Faites glisser le connecteur et Sertissez
Prenez votre connecteur Ethernet et la partie clip face à vous et les fils verts dirigés vers le sol (ou le plafond, selon l'orientation), faites glisser les fils à l'intérieur, en veillant à ce que chaque fil va dans son propre logement. Comme vous faites cela, regardez attentivement et assurez-vous qu'aucun des fils ont sauté hors d'usage. Si oui, prenez le connecteur hors tension, fixer les fils, et une nouvelle tentative.
Ensuite, prenez votre outil de sertissage et faites glisser le connecteur dans la fente de sertissage dans la mesure où il ira. Ça ne va dans un sens, donc si elle ne va pas tout le chemin d'un côté, il suffit de tourner l'outil autour et remettre en place le connecteur. L'ensemble du connecteur doit correspondre à l'intérieur de l'outil de sertissage.
Une fois que le connecteur est tout le chemin, presser vers le bas sur l'outil pour sertir le connecteur. Pincez vers le bas relativement dur, mais pas de toute ta force. Encore une fois, vous aurez une meilleure idée de ce plus vous pratiquez.
Une fois cela fait, retirez le câble de l'outil et inspecter toute la connexion pour vous assurer qu'il est tout bon. Si cela est fait correctement, l'outil de sertissage Pointy vers l'arrière du connecteur doit être presser vers le bas sur l'enveloppe extérieure du câble et non sur les petits fils. Sinon, vous n'avez pas coupé l'excès assez des petits fils.
Ensuite, faites glisser le démarrage de secours sur le connecteur (si vous les utilisez), puis se prélasser dans la gloire de votre câble Ethernet très propre. Assurez-vous de mettre en place l'autre bout!
Les câbles Ethernet peuvent être aussi long ou court que vous voulez, mais sachez que Ethernet a une limite physique de 300 pieds. Donc, assurez-vous de les garder sous cette longueur, qui ne devrait pas être un problème pour la plupart.
