Comment faire un détecteur de Lie Handy Portable à altoid Tin 8 étapes
Introduction: Comment faire un détecteur de Lie Handy Portable à altoid Tin
Remarque: ce détecteur est moins sensible alors un vrai. cela pourrait être un certain manque (beaucoup) des mensonges.
Étape 1: Les choses dont vous aurez besoin.
Vous aurez besoin de quelques choses ci-dessous pour ce projet.
1. carte de circuit imprimé
2. 10K- resister
3. 47K- resister
4. 470- resister
5. 1M- x2 resister
6. 47K- VR
7. Bouton pour VR
8. 2N3904 transistor x3
9. 0.1. cap mylar
10. Interrupteur à coulisse.
11. 9V pression bettery
12. LED (une rouge, une verte)
13. outils solding.
14. forage
15. outils de base,
16. valcro
17. Feuille d'aluminium
. et surtout, l'étain altoid!
Étape 2: Faire un Doigts
faire un tapis de doigts en collant une feuille d'aluminium à l'valcro.
Et n » oubliez pas de coller un fil entre la feuille de valcro et THW!
Étape 3: solding le circuit
Souder le circuit sous forme de diagramme ci-dessous. Et avant solding le circuit, couper la carte de circuit
taille appropriée pour tenir dans la boîte altoid
Étape 4: Forage du altoid Tin
Percer le altoid étain pour une VR.
et NE PAS utiliser un foret bout pointu. il va déchirer l'étain dans la moitié.
Étape 5: Mettre la feuille de sol
Mettre la feuille de sol dans un étage de l'étain pour éviter circuit de « court-circuit ».
et sûr est avec une colle.
dans mon cas, j'ai utilisé un morceau de boîte, et sécurisé avec un thermofusibles.

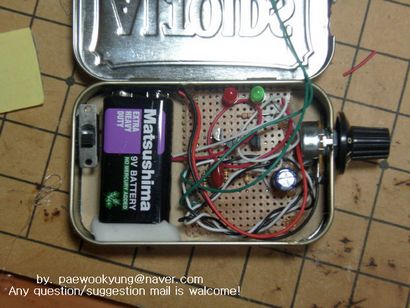

Étape 6: Mettre tout en ordre.
Mettre le tout dans une boîte altoid et sécuriser tous avec une colle, thermofusibles, E.T.C
Étape 7: Fait.
Maintenant, votre détecteur de mensonge est prêt à aller. Tout d'abord, mettre le doigt pad sur le doigt du « suspect »
puis, lentement, tourner le VR jusqu'à ce que la LED « vraie » est la lumière, et la LED « faux » est sombre.
puis, poser une question au suspect. lorsque la LED fausse se lumière, le suspect est couché.
Étape 8: Amusez-vous!
Et désolé erreur la « bienvenue » à « walcome » est photos.
