Comment faire un écrou dans SolidWorks
Dans ce tutoriel, nous allons jeter un oeil à la création d'une pièce de base du matériel dans Solidworks - l'écrou hexagonal. Ce simple morceau de matériel peut être extrêmement utile lors de la modélisation des assemblages qui sont boulonnées ensemble.
Comme vous le verrez, la création d'un modèle précis pour un écrou hexagonal est pas très difficile. Nous allons jeter un coup d'oeil!
Comment créer un écrou
- Tout d'abord, créer une nouvelle pièce.
- Maintenant, créez un croquis Polygon sur le Plan de dessus.
Notez que par défaut, SolidWorks créer un hexagone. Ce sera parfait pour créer l'écrou hexagonal.

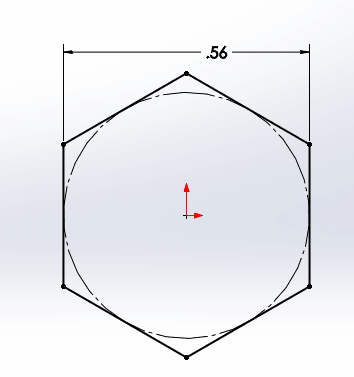

- Dimensionner la largeur du polygone. Dans ce cas, nous allons utiliser des dimensions standard pour un 3/8” écrou, dont la largeur est d'environ 9/16. »
- Maintenant, ajoutez un 3/8” cercle au centre de l'hexagone. Ceci complète la forme de base pour l'écrou hexagonal.
- Comme on pouvait s'y attendre, nous allons maintenant utiliser la fonction Bossage / Base Extrude pour extruder le profil de l'écrou. Utilisez 21/64” pour la profondeur.
- Sélectionnez Plan milieu dans le menu déroulant sous Direction 1. Cela changera la fonction Extrude de telle sorte que sa profondeur est divisée au milieu du Haut plan.
- Cliquez sur OK.
- Sélectionnez la face supérieure de l'écrou hexagonal.
- Dessinez un cercle sur cette face, en utilisant l'origine comme point central.
- Sélectionnez le cercle, et un bord de l'expulsent hexagone, et sélectionnez la relation de tangence entre les deux.
Cela créera un cercle qui est tangent aux bords extérieurs de l'écrou hexagonal. Nous allons utiliser cette option pour créer le détail arrondi le long de ces bords.
- Sélectionnez Couper Extrude.
- Sélectionnez l'option « Inverser côté pour enlever »
- Cliquez sur le bouton Draft, juste en dessous du « Inverser côté pour enlever » texte et entrée de 45 degrés dans le champ.
- Cliquez sur OK.
Miroir de l'écrou
- Miroir de sélection
- Sélectionnez le haut plan que la face / Avion Miroir
- Sélectionnez la fonction Cut Extrude créé à l'étape de fonction précédente comme « Feature Mirror »
- Cliquez sur OK.
Simuler Threads
Maintenant, nous allons ajouter une texture visuelle pour simuler les discussions à l'intérieur de l'écrou. Notez que vous pouvez modéliser les vrais fils dans la pièce en utilisant l'hélice et Swept caractéristiques de coupe. Cependant, pour la plupart des cas, cela est une étape inutile qui ajoute à la taille du fichier et de la complexité de la pièce. Dans la plupart des cas, il suffit de simplement représenter la fonction en utilisant une texture.

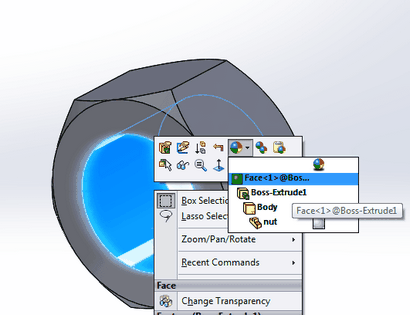

- Sélectionnez la face intérieure du trou dans l'écrou.
- Faites un clic droit et sélectionnez les apparences menu déroulant.
- Sélectionnez l'option haut, en spécifiant que vous modifiez l'apparence de ce visage.
- Du côté droit de l'écran, naviguer dans l'arborescence des dossiers du Divers> Motif> filetage
- Sur le côté gauche de l'écran, sélectionnez Avancé
- Sélectionnez le mappage
- Faites descendre à la taille / la section d'orientation, et 2.0in d'entrée dans le champ hauteur ou largeur.
Par défaut, « aspect ratio fixe » est sélectionné, ce qui provoque la hauteur et la largeur pour déplacer proportionnellement les uns aux autres en tant que l'un ou l'autre est modifiée.
Dernières pensées
C'est tout! Félicitations, vous avez créé un simple mais efficace écrou hexagonal 3/8” pour une utilisation dans vos assemblées. Faire un écrou est une compétence très important d'avoir dans SolidWorks. Assurez-vous de vérifier les autres didacticiels pour SolidWorks ainsi.
