Comment faire un Ethernet câble croisé
Qu'est-ce que câble croisé?
Dans un environnement réseau Ethernet - comme dans une maison de famille avec plusieurs PC qui sont câblés - les ordinateurs doivent tous se connecter à un routeur central. Le routeur prend tous les bits envoyés par les ordinateurs et les relais sur les autres périphériques du réseau. Cependant, un câble croisé peut être utilisé pour connecter deux appareils directement. sans la nécessité d'un routeur au milieu. Il renverse simplement quelques-unes des broches de telle sorte que la sortie d'un ordinateur est envoyé à l'entrée d'un autre. Au cours des années avant que ma famille avait Internet, j'utilisé cela pour jouer à des jeux de réseau à 2 joueurs!
Ceci est une utilisation pour un câble croisé; l'autre est de développer un réseau en connectant un autre commutateur réseau, vous donnant ainsi plus de ports. Il est toujours pratique d'avoir une longueur de câble croisé autour!
Pourquoi vous ne avez probablement pas besoin d'un câble croisé
Après avoir expliqué comment un câble croisé peut être utilisé, vous devez savoir que vous n'avez probablement pas besoin. La plupart des périphériques réseau sont maintenant équipés de ce qu'on appelle « détection automatique » ou ports « liaison montante » commutable. Ces deux logiciels utilisent pour détecter automatiquement lorsqu'un port doit être exécuté en mode cross-over, ou vous donner un commutateur physique que vous pouvez utiliser pour activer le mode.
De façon réaliste, vous ne avez vraiment besoin d'un câble croisé si vous avez affaire à du matériel ancien, ou si vous êtes désireux de se connecter rapidement deux ordinateurs dans un environnement moins réseau.
Un autre point intéressant de noter - les ordinateurs Apple Mac ont été équipés pour le type de câble de détection automatique depuis longtemps, et fonctionne très bien avec un câble croisé pour les connecter à un routeur ou un commutateur.
Qu'est-ce que vous aurez besoin
- Certains câbles Ethernet, évidemment. Je vais utiliser CAT5 aujourd'hui. Au sens strict, CAT5e est certifié pour un véritable support gigabit, mais en pratique bon vieux câblage CAT5 peut être utilisé très bien sur de courtes distances.
- Un outil de sertissage. Ce tout-en-un outil de mise en réseau - spécialement formé pour pousser vers le bas les broches dans le connecteur et apte à dénuder le blindage de câbles, ainsi que la coupe.
- 2 connecteurs RJ45.
- (facultatif) 2 caches bouchon.

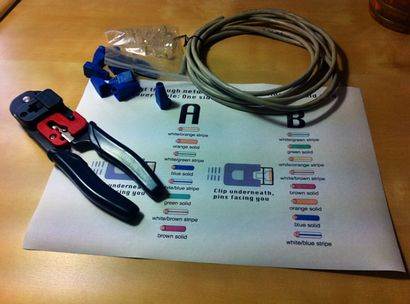

- Le diagramme ci-dessous, de préférence imprimée à titre de référence.
Fabrication du câble
Commencez par enfiler des boucliers sur le câble, il sera plus facile de le faire maintenant plutôt que plus tard.
Bande d'environ 1,5 cm de blindage des câbles des deux extrémités - votre outil de sertissage doit avoir une zone ronde spécifiquement pour cette tâche.
Démêler les fils (il doit être de 4 « paires torsadées »). les disposer dans l'ordre indiqué sur la feuille de haut en bas; une extrémité doit être en accord A, l'autre B.
Quand vous avez le bon ordre, groupe ensemble dans une ligne. Si vous avez certains qui se dressent au-delà des autres, utilisez l'outil de sertissage pour les recadrer à un niveau uniforme.
Le plus difficile est de placer ceux-ci dans la prise RJ45 sans gâcher la commande. Tenez la fiche avec le côté clip tourné à l'opposé de vous; les broches d'or doivent être orientés vers vous.
Poussez le droit de câble - l'encoche à l'extrémité du bouchon doit être juste sur le blindage du câble. Dans le cas contraire, vous Stripped trop large blindage, donc considérez culture reconnectez les câbles un peu plus.
Lorsque les fils sont assis fermement dans le bouchon, insérer dans l'extrémité de votre outil de sertissage et pousser vers le bas - en théorie la sertisseuse est en forme à la bonne taille exacte, mais en pratique, je trouve pousser trop fort peut se fissurer le bouchon en plastique fragile.
Répétez l'opération pour l'autre extrémité, en utilisant le schéma B à la place.
Si vous ne disposez pas d'un appareil de contrôle de câble, la meilleure façon de tester est juste de le brancher. Je suppose que vous avez en fait deux appareils si vous avez jusqu'à faire ce câble, mais un ordinateur Apple fonctionne très bien aussi et détecte que c'est un cross-over. Les voyants d'état varient selon l'appareil, mais en général, on montre l'activité tandis que l'autre indique la vitesse.
