Comment faire une gravure sur pcb
La gravure est un procédé « soustractive » utilisée pour la production de cartes de circuits imprimés: acide est utilisé pour enlever le cuivre indésirable à partir d'un stratifié préfabriqué. Cela se fait par application d'un masque temporaire qui protège les parties du stratifié à partir de l'acide et laisse la couche de cuivre souhaitée intacte.
Vous pouvez graver un PCB par vous-même, dans un laboratoire ou même à la maison, à travers un processus de production simple et peu coûteux. Il est logique lorsque vous souhaitez produire un seul ou d'un très petit nombre de conseils et que vous voulez éviter les coûts de fabrication. Le procédé de gravure est donc efficace pour un petit atelier. Il y a cependant quelques points à considérer:
- Il y a un risque de blessures en raison des produits chimiques en cause.
- La qualité des résultats dépend de plusieurs facteurs que vous ne serez pas en mesure de maîtriser complètement la première fois. Cela peut être quelque peu compensé par l'utilisation de bonnes machines.
- Il y a le problème de l'élimination des déchets. Les produits chimiques toxiques ont besoin d'un service d'élimination.
Pour savoir comment graver un PCB, assurez-vous que votre conception de PCB Fritzing est complet et exporté en tant que PDF ou SVG gravable, puis suivez ces instructions.
Étant donné que le travail implique des produits chimiques dangereux et les outils électriques - vous aurez besoin de prendre les précautions de sécurité nécessaires:
Il existe différentes façons de produire un masque. Nous décrivons deux méthodes simples:
Méthode A: Transfert de toner direct
La disposition de circuit est imprimé avec une imprimante laser sur le papier, mis face vers le bas sur le stratifié, et le toner est transféré à partir du papier au cuivre en utilisant un fer à repasser.
Méthode B: stratifiés Photo-résistifs (recommandé)
Le masque est imprimé sur un papier transparent ou d'une feuille, exposé et développé sur le stratifié avec une lampe UV.
Les stratifiés ont un revêtement qui est sensible à la lumière - par la lumière sur eux, nous pouvons transférer une image de la conception à créer sur la carte. Lorsque la lumière frappe la carte, le revêtement affaiblit et crée une surface de cuivre qui seront dissoutes par l'acide de décapage.
Vous aurez besoin d'un cadre d'imagerie UV et un kit de développement photo. Suivez ces étapes:
- Exporter votre mise en page de PCB à partir Fritzing en utilisant Fichier> Exporter> gravable PDF / SVG. Si vous le souhaitez, vous pouvez maintenant modifier et d'améliorer les graphiques dans un logiciel graphique.
- Imprimer le fichier dans la plus haute résolution, d'abord sur du papier blanc, et lorsqu'il est convaincu, sur un papier ou d'une feuille transparente. Veillez à définir les options d'impression pour ne pas « pour ajuster la taille ».
- Lors de l'impression sur une feuille, utilisez un toner spécial ou un spray dissolveur de toner pour augmenter la densité et obtenir la tonalité d'impression globale même.
Le spray doit être utilisé directement après l'impression, et il faut prendre soin de ne pas provoquer des gouttes. Après que le toner sèche, placer la feuille dans la trame d'image, côté de toner vers le haut. - Peler le film protecteur de bleu du stratifié et le placer dans la partie de cuivre de trame de formation d'image vers le bas, sur le dessus du film transparent. Assurez-vous de ne pas exposer la couche sensible à la lumière à trop de lumière au cours du processus de développement.
- Fermer le couvercle de la trame d'image, régler la minuterie pendant 4 minutes, puis appuyez sur le bouton pour démarrer l'exposition.
- Une fois le processus d'imagerie est terminée, placez la carte dans le réservoir de développement pendant 1-2 minutes et le secouer de temps en temps (attention à ne pas laisser trop longtemps, sinon il va endommager les traces).
- Placez la carte dans le réservoir de rinçage contenant de l'eau destillated pendant quelques secondes.

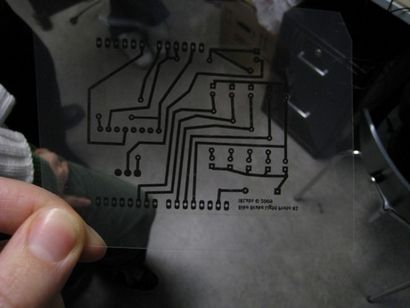

masque est imprimé sur une feuille
Mise en place du masque dans le cadre de l'imagerie par rayons UV
Nous vous recommandons les stratifiés photorésistant méthode même si elle est un peu plus cher, parce que vous avez seulement besoin de faire un bon modèle de masque une fois le processus d'imagerie devrait produire des résultats constamment sur les bons stratifiés. Le transfert de toner directe d'autre part détruit le modèle utilisé pendant le transfert et tout cela est sans problème pour la production d'un seul PCB, il sera beaucoup de tracas pour les multiples.
Différentes machines et les produits chimiques peuvent être utilisés pour la gravure, ce qui aura une incidence sur le confort, la durée et la qualité du résultat.

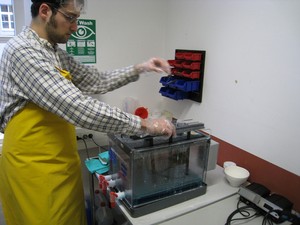

Pour se débarrasser de tout le cuivre non désiré suivre ces étapes de gravure:
- Mettre la carte dans le réservoir d'acide pendant environ 20 minutes jusqu'à ce que les traces de cuivre sont complètement gravées. Vous pouvez dire que c'est fini lorsque la carte passe du rose au jaune opaque transparent.
- Déplacer la carte dans le réservoir de rinçage pendant quelques secondes. Vous pouvez également utiliser un spray Isopropanol.
- Sécher le bord avec un chiffon.
Pour compléter la production de circuits imprimés, fixer la carte à un morceau de bois, percer des trous (trous devraient être d'au moins 0,1 mm plus grand que broches / fils), et couper le bord de la taille souhaitée. Vous pouvez également utiliser un vaporisateur de vernis comme couche de finition.
Félicitation! Votre PCB est prêt!
Il y a en fait beaucoup plus que vous pouvez en apprendre davantage sur la production de PCB. mais nous espérons que ce tutoriel est un bon point de départ. Vous pouvez également télécharger plus de détails « Introduction pour travailler dans le laboratoire de PCB de la FH Potsdam » (en allemand) ou lire ce tutoriel utile.
