Depuis l'introduction des imprimantes laser faire vos propres PCB (circuits imprimés) est devenu assez facile. La méthode décrite ici suppose que vous voulez faire un PCB à partir d'une mise en page le magazine électronique PCB - donc vous pouvez le copier avec un copieur - ou vous êtes en mesure d'imprimer vos propres dispositions de PCB à partir d'un logiciel de conception de PCB ou les rendre disponibles en format électronique et vous pouvez les imprimer avec une imprimante laser.
La mise en page de PCB est positif miroir - noir sur blanc. Miroir tel que vu depuis le côté supérieur de sérigraphie (composant). La disposition de circuit imprimé est imprimé à 1: 1 sur le papier au moyen d'une imprimante ou d'une machine de copieur laser. L'imprimante laser ou copieur toner ne fonctionnera pas quand il est mouillé ou huileux. L'encre d'une impression de papier jet d'encre ne coule sur imprimantes jet d'encre et sont donc inutiles avec le procédé décrit.
J'utilise plusieurs types d'imprimantes laser HP (série II LaserJet, 5L, 4000 et 1100). Ces imprimantes fonctionnent très bien. Il est possible que la texture de toner sur les impressions de mise en page à partir de votre imprimante laser utilisée est pas assez dense et passe trop de lumière. Cependant, les résultats pourraient être améliorés en réglant la densité de toner au maximum. En général, les propriétés du pilote d'imprimante permettent de régler la densité de toner.
Positif en miroir (vue de dessus) mise en page
Composant (vue de dessus) mise en page
Si vous préférez utiliser la mise en page de PCB plus d'une fois laisser le papier mise en PCB trempé sec au moins 48 heures. Le document de mise en page doit être séché avec précaution sur coup droit, autant que possible avec du papier de soie. Huile de tournesol est une huile de séchage ` ». Exposé à l'air pendant plusieurs heures, le papier de mise en page redevient rigide. Une sorte de polymérisation a lieu. Vous aurez beaucoup moins ou pas les doigts graisseux plus tard.
D'autres huiles minérales ou végétales pourraient fonctionner aussi bien pour obtenir la transparence de la lumière. Cependant, ils pourraient ne pas être `séchage » huiles. Quand j'ai commencé à expérimenter, l'huile de tournesol a été la première huile je et il a bien fonctionné. Donc, je ne l'ai pas essayé d'autres huiles. L'utilisation d'eau ne fonctionne pas. Le document de mise en page froisse un peu.

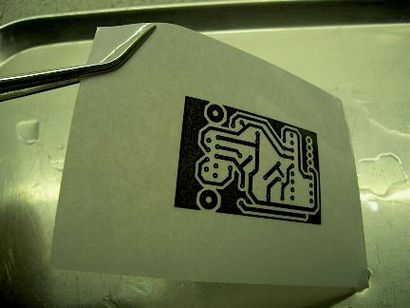

Tremper mise en page avec de l'huile de tournesol
Mise en page entièrement trempé
L'exposition aux BPC UV
l'exposition aux UV maison construite boîte avec ampoule UV 300W, carrelage poli et vitre
PCB avec couche de matière plastique de protection arrière partiellement pelée et séchée mise en page ` »
Placez la mise en page avec le côté de toner sur cuivre du PCB
Couvrir PCB et mise en page avec vitre
