Constructeur de compétence
En présentant ce matériel, je veux d'abord reconnaître mon respect pour les traditions établies et anciens de menuiserie du monde. Je ne suis pas un instant imaginer que tout cela est fondamentalement nouveau. Mais je ne vois nécessaire d'organiser cette information pour répondre aux besoins du petit opérateur outil CNC qui veut faire interverrouillage, l'auto-alignement et / ou des joints en stock plat démontables, par exemple en contreplaqué ou en plastique de la feuille. Ou juste pour lui inspirer.

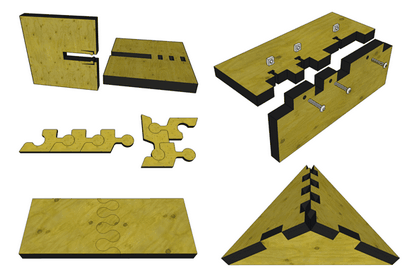

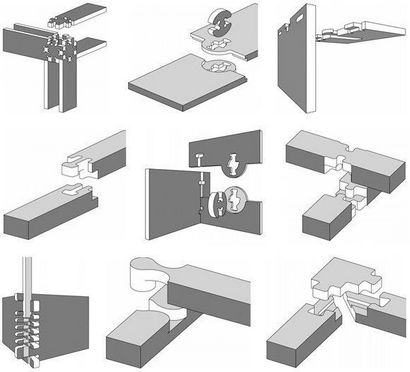

Pour simplifier les choses, tout d'abord, je ne considère les joints entre deux panneaux. De plus, encore une fois pour des raisons de simplicité, je me suis limité à des techniques qui utilisent tous-the-way-par des coupes, orthogonales au plan du stock. Pour un avant-goût de la complexité de ce sujet peut devenir, sans ces limitations, et la rapidité avec laquelle, consultez 50 Joints projet de bois numérique Jochen Gros. Voici un montage de vignettes teaser pour aiguiser votre appétit:
Pour cet article, cependant, je considère délibérément un cas très limité: Deux (ou même une seule) des pièces découpées, aucune coupure de profondeur partielle, et un axe de coupe toujours à 90 degrés par rapport à la surface du stock. Même avec ces limitations, les possibilités sont riches.
Laser vs. Coupe du Rotary - Le coin intérieur Problème
En raison de sa chaîne de coupe très faible, un dispositif de coupe au laser peut produire un angle intérieur avec un angle aigu, tandis qu'un dispositif de coupe rotatif au moyen d'un outil physique est limitée à des coins intérieurs arrondis à rayon de l'outil de coupe:
La version découpée au laser, avec ses 90 coins pointus, est approprié pour une utilisation dans une articulation simple tour de bord:
Maintenant, les faces intérieures des tours de garde accouplent proprement. D'autre part, les mottes de gazon rondes sont visibles dans le joint assemblé. Si cela vous dérange, bien sûr, vous pouvez aussi le faire de cette façon, si votre coupe est assez étroite:
En moyenne, cette méthode offre le meilleur compromis, à mon humble avis: Les zones plates entre le siège de divots les uns contre les autres fermement et les mottes de gazon eux-mêmes sont cachés à l'intérieur de l'articulation.
Pour simplifier la présentation, les joints ci-dessous sont présentés avec « découpé au laser » idéal coins à l'intérieur. Mais tous devraient être facilement adaptés à coupe rotative à l'aide de la méthode de divot ci-dessus.
Souvent, il est possible de briser délibérément cette symétrie de sorte que les parties ne peuvent être assemblés d'une façon ou au moins en moins ou de plusieurs façons évidemment corriger. Maintenant, le joint peut encore être assemblé de manière incorrecte, mais les orientations sont plus défavorisées de toute évidence erronée, parce que les bords des pièces ne sont plus alignés.
Cette astuce peut être très pratique dans les structures complexes, en particulier pour les pièces du kit, pour empêcher les utilisateurs finaux de mettre le joint ensemble en arrière. J'appelle un joint qui a sa symétrie délibérément brisée de cette façon « partiale ».
Voici une version du base fendue commune « tour de bord » dans lequel un côté a une caractéristique d'encliquetage intégrale. Les crochets d'encliquetage sont accessibles à partir de l'extrémité de l'articulation. Insérez un petit tournevis à lame plate, soulever un peu, et ils peuvent être sauté en vrac et le joint ont ouvert à nouveau.
Mais déplacer le crochet et les prises loin des bords du stock, et l'action d'encliquetage de verrouillage devient « irréversible ». Notez que les deux morceaux de papier pourraient inclure les crochets et les prises. Je ne montrant « un seul côté » claquant des joints pour plus de clarté.
Remettez en place le crochet avec une bosse et le composant logiciel enfichable devient un cran d'arrêt: La partie sera « bâton » en place, mais peut être enlevé avec une force suffisante.
La détente peut attraper dans une position, ou plusieurs.
Voici un joint plus inhabituel « X » qui utilise un mouvement de verrouillage radial pour sceller l'affaire.
Une version biaisée est également possible. Voici un joint similaire avec la symétrie brisée représentée démontées (à gauche), monté dans l'orientation privilégiée (au milieu), et assemblé dans son orientation « défavorisée » (à droite).
Serrures ou cliquets peuvent être ajoutés à l'élément fixe, comme indiqué ci-dessus ...
... et / ou à l'organe rotatif, comme indiqué ici. A noter, dans ce cas, qu'il n'a pas d'importance si le profil des prises est accroché ou arrondie: Une fois la prise apparaît dans la fente, il sera très difficile de sortir. Pour la version réversible, déplacer la fente et la prise vers le bord du stock.
Enfin, dans le cas de joints « X », si un élément est plus étroit que l'autre, un agencement devient possible fendue pleine largeur:

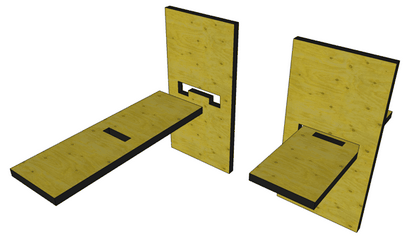

Voici un simple joint de type « tenon et mortaise ». Nous pouvons diviser le « mortaise » et « mortaise » dans deux fentes et pattes (ou en autant de machines à sous et onglets que nous aimons). Si nous rompons la symétrie des fentes et des pattes, l'articulation devient biaisée. Et si nous étendons l'onglet une petite distance passé l'épaisseur du stock, nous pouvons ajouter facilement ajouter ou cliquets boutons-pression qui attrapent l'autre côté de la partie rainurée.
Attaches dans le plan de l'une des pièces peuvent maintenant être introduits. Ce joint écrou carré captif est vu sur un certain nombre de produits commerciaux mettant en vedette des pièces découpées CNC, par exemple le kit ancien sous vide Phlatformer et plusieurs kits populaires d'imprimante 3D:
Cette configuration particulière a fait l'objet d'un débat sur la nomenclature ici sur le blog pas trop il y a longtemps, mais je ne pense pas que toute sorte de consensus a été atteint. possibilités intéressantes comprennent « joint écrou captif », « joint bedframe » et « joint Pettis » (ce qui est mon préféré, car il observe la loi de Stigler).
Il y a certainement d'autres moyens astucieux pour incorporer des attaches métalliques ou d'autres morceaux de matériel commun dans ce type de menuiserie que je ne l'ai pas vu, et / ou qui n'ont pas été inventées, encore.

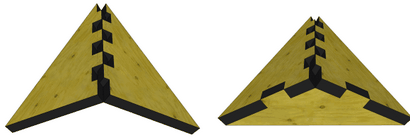

Cet agencement des languettes et des fentes de verrouillage à un angle de quatre-vingt dix degrés est, bien sûr, ancien et rudimentaire. La plupart des gens appellent un « joint de boîte. » Elle aussi, peut être biaisée par brisure de symétrie.
Et il est tout aussi prête à l'arrangement captif écrou vissé.
Bien que le joint captif-écrou ne fonctionne pas vraiment à moins que les deux parties sont à angle droit par rapport à l'autre, généralement les articulations « L » peuvent être pressés en service pour des angles aigus ou obtus, aussi bien.
Une variante intéressante de cette méthode, dans laquelle les doigts sont arrondis, a été utilisé par Sebastien Wierinck dans son modèle de président 01. comme le montre:
Ici, par exemple, est l'articulation, « doigt » classique utilisé pour joindre les membres dans le même plan pour le collage.

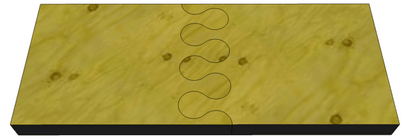

Ce verrouillage version « bulbed » ne dépend pas de la colle pour sa force en traction. Si la gauche délite, bien sûr, ces joints plats nécessitent des moyens pour maintenir les deux pièces dans le même plan lorsque l'articulation est en cours d'utilisation. Voici une variante du joint « bulbe » qui permet dans le plan des mesures d'articulation:
Je veux appeler cela une « charnière Kanelba » pour George S. Kanelba, de New York, dont le projet « Bureau Cube » dans le livre Popular Science 1984 67 Projets lauréates Le contreplaqué est le seul endroit que j'ai jamais vu.
charnières Kanelba peuvent être chaînés pour faire « serpents ». Les charnières individuelles, bien sûr, peut être réglé sur « stop » à des angles autres que 90 °.
Bien que pas strictement « joints », il y a une classe d'habiles tours CNC qui répondent à nos critères d'inclusion ici (deux membres ou moins, les coupures tout le sens-travers à 90 degrés) qui sont conçus pour exploiter l'élasticité naturelle de la matériau de panneau lui-même pour créer des charnières, des ressorts, et d'autres éléments de flexion dynamique. Nous avons déjà abordé le sujet des flexions solidaires de notre discussion sur les prises et détentes, au-dessus.
Ceci est un ressort ou un élément de charnière vivante dans le plan qui est une sorte de cintrage à saignée. mais avec « à travers » coupes. Dans le cas contraire contraint à un mouvement dans le plan, une telle fonctionnalité sera assez instable. Voici une version plus adaptée pour le pliage hors du plan:

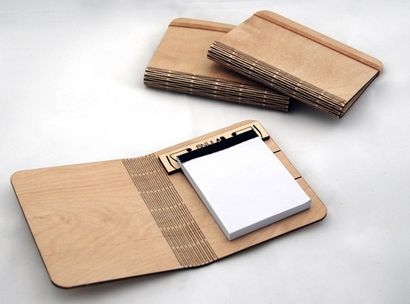

Ceci est la technique de charnière Snijlab quelque peu célèbre (que je continue à croire devrait être appelé « sninge « ), un modèle coupé accordéon qui permet une flexion stable hors du plan. Il est le plus souvent exécuté en contreplaqué découpé au laser, mais il n'y a aucune raison qu'il ne pouvait pas être coupé avec un moulin à commande numérique et / ou dans d'autres matériaux, mais un sninge routeur coupe devra être plus pour obtenir le même degré de flexibilité comme une version découpée au laser, car les fentes du routeur devront être beaucoup plus large.
Enfin, voici une technique en spirale excentrique suspension libre, avec la permission des bonnes gens PlasmaCAM. La spirale est découpée d'une pièce d'acier en utilisant un dispositif de coupe au plasma à commande numérique, mais la même idée pourrait fonctionner avec un dispositif de coupe au laser ou un broyeur, dans un matériau différent.
