Construire un arrière Dobsonian Telescope
Ici vous pouvez voir tous les trois des télescopes Dobsonian je l'ai construit, avec la plus récente sur la gauche.
Tous les projets de télescope sont uniques Dobsonian construit - voici les notes de ma dernière version pour vous aider à vous familiariser avec le processus et de déterminer comment vous allez concevoir le vôtre. J'ai aussi un journal de construction photographique prolongée de ce télescope posté sur Imgur.
Au-dessus, vous trouverez un rendu 3D interactif du fichier Sketchup j'ai utilisé pour concevoir et couper toutes les pièces pour mon télescope. Vous pouvez consulter et télécharger le fichier complet ici.
1. Construction de la cellule de miroir
Parce que le miroir peut flexure déformer une image, en soutenant le miroir implique bien la construction d'une cellule « flottaison ». Le dos du miroir « flotte » sur 3 ou plus de points d'appui (cette version utilise 6) qui sont calculées à l'aide d'un outil logiciel appelé PLOP. Compte tenu des mesures de miroir, PLOP fournira la mise en page de support idéal et combien distorsion d'attendre pour un certain nombre de points de flottaison.
Une référence schématique pour la conception de cellules miroir.
Un exemple d'un miroir de style « fronde » la conception de cellules.
Le miroir lui-même doit également être capable de basculer en trois dimensions afin de viser sa lumière sur le miroir secondaire (un processus appelé « collimation »). Pour ce faire, la cellule de miroir doit être soutenu par des boulons 3 grandes, au moins deux desquels sont réglables. En ajustant les boulons, le miroir peut être pointé vers le bon endroit.
Un regard gros plan sur le système de support de bord pour la cellule miroir de style « palonnier ».
2. Construire la cage secondaire

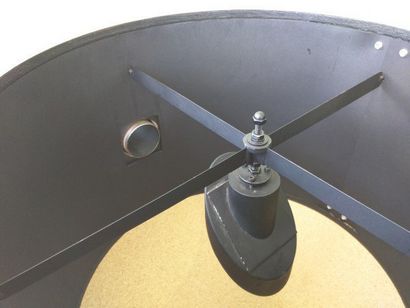

L'araignée et un miroir secondaire montés dans la cage secondaire.
La cage doit être un cylindre creux d'environ ½” plus large que le miroir, avec la mise au point monté directement en face du miroir secondaire. Le « araignée », ou support de miroir secondaire, le miroir se suspendre dans le chemin optique afin de diriger la lumière dans la mise au point. Thin 1/16 "plastique Kydex doit être coupée à la longueur de ligne à l'intérieur de la cage comme une « chicane » pour bloquer la lumière à l'extérieur.
Un regard agrandi au niveau des boulons filetés et des plaques de fixation de la cage secondaire aux fermes.
3. Mesurer la séparation de cellule à cage

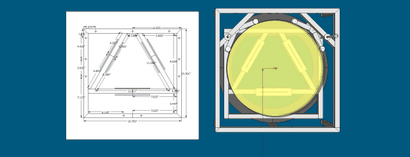

Mon croquis CAO pour le gabarit de longueur focale.
Afin de vérifier vos mesures, vous pouvez construire votre jigs cellule miroir et cage secondaire, en les positionnant sur une piste réglable droite, comme 2 planches de bois. Orientez cette assemblée pour vous permettre de visualiser un objet sur l'horizon lointain. Déplacer les gabarits jusqu'à ce que vous pouvez facilement placer une variété d'oculaires dans le focuser et obtenir une image nette, puis soigneusement mesurer les distances de séparation.
4. Concevoir la boîte de miroir
La boîte miroir entoure la cellule miroir et permet à l'ensemble du télescope de tourner verticalement. J'ai construit le mien entièrement CNC coupe contreplaqué ¾” , et fixé ensemble avec 2 ½” boulons. Il dispose de 2 bras semi-circulaires, et des points de montage pour les fermes (écrous en T sont très bien), ainsi qu'un couvercle pour garder le miroir en sécurité lorsque le télescope n'est pas utilisé.
Un ajustement à sec des panneaux de la boîte miroir après avoir été coupé sur mon CNC.
La construction de la boîte à miroir est délicat, parce que l'ensemble optique complet (cellule de miroir, boîte à miroir, fermes, cage secondaire) doit équilibrer au centre de rotation des bras. Si le télescope tourne vers l'avant ou vers l'arrière lui-même, la boîte de miroir est trop profond ou trop peu profonde. Planifiez à l'avance en pesant soigneusement tous les composants et l'approximation de la masse centrale de l'ensemble optique.
Une fois construites, bordent les faces inférieures des bras avec du plastique ABS texturé comme une surface d'appui. Agrafes ou des clous de finition fonctionnent très bien, mais assurez-vous qu'ils ne cogne pas au-dessus de la surface de la matière plastique. Le plastique roulera sur des patins en teflon, créant ainsi une traction juste assez pour le télescope pour éviter de glisser sur son propre sans le rendre trop difficile de pointer les choses dans le ciel.
5. Couper les fermes
Une vue à l'intérieur de l'un des quatre blocs de fixation utilisés pour fixer les fermes et la cage secondaire.
L'utilisation du contreplaqué, font 4 blocs de fixation pour coupler les fermes ensemble et créer un petit rebord pour la cage secondaire pour se reposer pendant que vous sécuriser. Lors de l'assemblage, vous attachez les fermes à la boîte de miroir, assis puis la cage secondaire sur tout le dessus et le boulon en place.
6. Construire la boîte à bascule et une base
Fait de contreplaqué ¾” , la boîte à bascule prend en charge la boîte de miroir sur 1 "tampons de Téflon, lui permettant de tourner verticalement. Les culbuteurs doivent également avoir des guides pour le garder sur la bonne voie; métal plat 1½” accolades × 2½” bordés de travail en plastique ABS bien. La boîte doit être assez profond pour permettre à la boîte de miroir pour balancer tout le long. Aligner la face inférieure de la boîte à bascule avec un anneau de plastique ABS pour lui permettre de rouler sur le socle.
patins de palier PTFE blanc sur la partie de base inférieure à l'anneau en plastique ABS sur la moitié supérieure.
La base du télescope doit être un carré large, solide ou d'un cercle de bois avec des patins en téflon adaptés à la bague en plastique ABS de la boîte à bascule. Et les jambes de la base doit être aussi large que possible pour accueillir un déséquilibre de poids que le télescope est déplacé autour, pour éviter de basculer. La base et la boîte à bascule dans mon télescope sont fixés avec un patin formant palier, mais pourrait être plus simplement fixé avec un boulon passant par le centre.
7. Terminer avec une enveloppe de blocage de lumière
Une fois que votre télescope est assemblé, drapé de velours noir tissé autour de l'ensemble de treillis, il clipping avec des épingles de sûreté. Assurez-vous que le capot peut glisser sur et hors de la portée assemblée, et qu'il étend le long de la circonférence (pas la longueur). Coudre la couture, et coudre un cordon élastique dans la partie supérieure pour le fixer à la cage secondaire. Coupez tout tissu utilisé le long de la base.
Dobsons sont de toutes formes et tailles, de la petite 4 "-8" construit tout le chemin jusqu'à massif 24 "-36" créations. Étant donné que les exigences fondamentales du mouvement et de l'optique sont relativement simples, une grande partie de la conception est laissée au constructeur. Sois créatif! Et, une fois que votre télescope est terminé, assurez-vous de rejoindre un club d'astronomie local pour en savoir plus sur le ciel et partager votre passe-temps avec les autres.
- logiciel de CAO et routeur CNC (en option)
- fichiers CNC (en option) Télécharger les fichiers SketchUp.
- Scie à table et scie à ruban
- Perceuse
- Soudeur
- Tournevis
- Machine à coudre
- Les ciseaux
