Construire un pneumatique carabine à air comprimé 10 étapes
Voici une liste des matériaux des éléments que j'ai utilisé dans ma version. En fonction de la taille que vous souhaitez construire, cette liste peut changer radicalement.
Ce n'est pas une liste complète, ce ne sont que quelques-unes des pièces principales.
Matériaux principaux:
1/2" tuyau PVC
2" tuyaux en PVC
3" tuyaux en PVC
2 - 3" Coupleurs PVC
De 1 - 3" PVC Cleanout avec Plug
1 - 2" PVC Cleanout avec Plug
2 - 2" PVC Coupler
1 - 2" à 1" douille filetée
1 - 1" par une" pipe filetée
1 - valve 24 Volt Sprinler
1 - 1" fileté à 1/2" slip Coupleur
4 - 10" Colliers de serrage
2 - 4" Colliers de serrage
1 - Cheap Répliques
1 - SPST Bouton-poussoir
3 - 9 Volt Batteries
4 - 9 Volt Bornes batterie
Divers morceaux de bois
Vous aurez également besoin d'un nettoyant PVC, colle PVC, mousse expansive, clous liquides, et des outils de construction divers.
En outre, désolé si certaines photos sont pourries. La meilleure chose que je devais prendre des photos avec la première partie de la construction était un téléphone cellulaire merdique.
Étape 1: Chambre Air
Pour la chambre, je:
1 - 2" PVC Cleanout
2 - 2" Coupleurs
1 - 2" SLIP / 1" Douille filetée
Il n'y a qu'une seule façon dont ces éléments peuvent être mis en place il est donc une étape assez facile. Assurez-vous d'être généreux avec l'aspirateur et la colle. Vous voulez certainement faire en sorte que vous obtenez un bon joint étanche à l'air sur toutes les parties de ce projet. Toujours attendre le temps de séchage recommandé pour la colle que vous utilisez. J'ai eu bouchons pop off sur les parties avant et il a le potentiel d'être très dangereux.
Le violet sur le PVC est l'amorce au cas où quelqu'un se demande.
Après avoir laissé ma cure de colle, il était temps de mettre le bouchon en place. Je n'ai pas utilisé la bande plainTeflonn sur les filets. Je bande spécialement conçu pour sceller le gaz. Cette bande est un peu plus épais et à mon avis, a été plus durable et fiable que la bande plainTeflonn. Mais je suis bande sureTeflonn ne fonctionnera probablement très bien.
À ce stade, la chambre peut être considérée comme réalisée. Je recommande de le tester avant de l'utiliser bien. Vous pouvez simplement mettre un 1" fiche à l'autre extrémité de la chambre et il dunk dans un seau d'eau pour vérifier les fuites. Soyez très prudent avec cela aussi. Si la chambre explose dans un seau d'eau, il peut être explosion très grand. Ma chambre était bonne tightt etdes. Je l'ai testé jusqu'à 100 psi. Je suis donc bon de passer.
Étape 2: Transporteur
Le porte-tripes. Il est explicite d'une manière. Cette étape est la construction d'une coque juste pour maintenir la chambre, la vanne, l'électronique et le canon dans (le cran). Ceci est certainement pas nécessaire pour une arme à feu de pommes de terre de base, mais il peut aider le regarde beaucoup. J'utilise un 3" tuyau de diamètre pour le transporteur. Le tuyau 2" avec des raccords correspond à un peu la pièce de rechange.

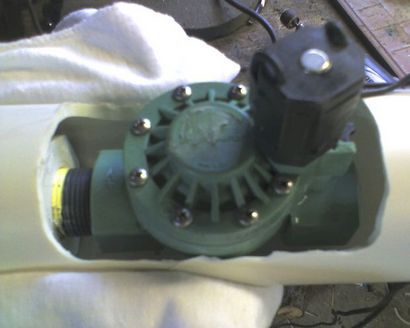

La première partie consiste à déterminer où couper un trou pour la vanne d'air. J'utilise une vanne d'arrosage 24Volt pour moi. En fonction de la vanne que vous utilisez, cette partie peut varier ou pas du tout nécessaire. Je ne vous préoccupez pas de faire le trou air bien car il sera couvert dans la conception finale. La vanne d'arrosage a fini par raccord à peine dans le tuyau 3" . J'ai eu la chance cette fois-ci je suppose.
Étape 3: Le canon
Le baril j'ai utilisé était un 1/2" l'une en PVC. Ce qui est cool à l'aide de la vanne d'arrosage fileté est que je peux changer le baril si je dois. Il est juste un tuyau avec quelques raccords sur elle pour obtenir à 1" filetée. Vous pouvez le diamètre du canon puisqu'il est interchangable mais une chose à noter est qu'il n'y a qu'un certain volume d'air de la chambre peut contenir. Plus le canon, plus le volume du canon. Ce qui signifie qu'il faudra plus d'air pour tirer quelque chose à la même vitesse. La longueur du canon est aussi quelque chose que je sorte de eyeballed. Je voulais en tenir hors du support, mais pas trop. Il est à peu près 18" de long.
Étape 4: Combiner les « tripes » et le transporteur
Lorsque assemblant le canon, la chambre et la vanne à l'intérieur du support, vous devez obtenir la vanne en place en premier. Une fois que la valve se trouve dans le trou fait pour cela, on peut insérer le canon et la chambre à leurs extrémités respectives et de les visser fermement dans la valve en utilisant un ruban de fil. Une fois que vous avez tout mis en place à l'intérieur, il sera très lâche et rouler à l'intérieur. La meilleure chose que j'ai trouvé qui fonctionne pour ce problème utilise la mousse à expansion autour du robinet et la chambre. Cela fonctionne bien parce qu'il est pas permanent, très facile à utiliser et léger. Je choisi de ne pas l'utiliser autour du canon depuis que le mien est interchangeable.
Étape 5: Couvrez la vanne

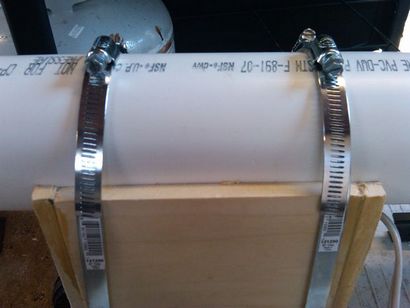

La vanne est une pièce très durable, mais il est quelque chose que vous voulez vous assurer de prendre en charge. J'essaie de toujours couvrir mes valves j'utilise. Cela peut à nouveau faire paraître mieux, mais il peut aussi protéger le solénoïde de tout dommage. Il y a plusieurs façons de couvrir la vanne si vous le désirez. J'ai construit une boîte et le couper il cadrerait exactement avec 3" tuyau. Pour le fixer, je colliers de serrage pour serrer juste sur. Je l'ai pinces, car ils peuvent sécuriser l'ensemble boîte au lieu de vis comme et des boulons qui peuvent fixer seulement là où ils sont placés.
Je ne suis pas bien fixer le boîtier, car l'intérieur est où figureront les piles et les fils. Qui sera plus tard sur donc je viens de visser les pinces suffisamment pour l'empêcher de se déplacer.
Étape 6: La poignée
La première partie est d'obtenir la lame de l'arme à feu. Cela peut normalement être fait en enlevant quelques vis, mais si tout le reste échoue un Dremel toujours travailler. Une fois que la diapositive est désactivée, vous voulez renforcer la partie avant du pistolet par collage quelque chose de rond dans la rainure pour maintenir les pinces utilisées pour le fixer de briser le pistolet. Je l'ai utilisé des chevilles en bois, des boulons ou même le poids de métal qui vient parfois dans le pistolet airsoft pour cela. Tous ces éléments a bien fonctionné.
Quant à la détente, j'ai utilisé un bouton poussoir momentané SPST je suis arrivé de allelectronics.com. Cela se mariait parfaitement au trou laissé par la gâchette orginal. Tout ce que je ne faisais que vis l'interrupteur avec les vis fournies.
Montage est très simple. Je colliers de serrage à nouveau (j'aime les colliers de serrage) pour le fixer au pistolet. La pointe du pistolet airsoft est allé jusqu'à la boîte couvrant la vanne. Il en est ainsi je peux courir les fils par un trou percé pour l'interrupteur. Il va straght de la boîte à la poignée sans avoir des fils exposés.
Étape 7: Alimentation
La vanne d'arrosage j'est évalué pour 24 Volts. La meilleure façon de se rapprocher de ce fil est à seulement trois batteries de 9 volts dans une configuration en série. Cela peut être fait par soudure, mais je viens d'utiliser des pinces de batterie 9 Volt I a également obtenu de allelectronics.com. Les clips fonctionnent si vous les utilisez avec le côté des piles côte à côte. Il est un ajustement serré, mais cela fonctionne.
Comme il est un solénoïde de base sur la vanne, la polarité n'a pas d'importance. Il suffit de brancher une extrémité des piles d'un côté de l'interrupteur et l'autre extrémité à un côté de la vanne. Le bien entendu compléter le câblage en accrochant le côté libre de l'interrupteur à l'extrémité libre de la vanne. Vous pouvez attacher les piles à l'intérieur avec de la colle, ruban adhésif, velcro, attaches. tout ce que vous voulez vraiment. Vous voulez juste vous assurer qu'ils sont en sécurité.
Remarque: Vous pouvez utiliser tout type de batteries que vous voulez pour alimenter le solénoïde tant que cela fonctionne. Je l'ai utilisé partout de beaucoup de rechange de AA je devais une batterie plomb-acide scellé. Tant qu'il va tirer le solénoïde il devrait être bien. Rechargeables sont super aussi. Vous pouvez même construire dans un chanrger au couvercle de soupape de sorte que vous pouvez simplement le brancher sans prendre quoi que ce soit au large de la carabine.
Étape 8: Peinture
La peinture est bien sûr une option, mais il ajoute généralement au-dessus tout aspect de l'appareil. J'ai choisi de peindre la plupart de ce noir avec quelques taches jaunes sur elle, surtout parce que ce sont les seules 2 couleurs que j'avais (je limité sur cette construction avec ce que je devais utiliser). La peinture noire a été fait brillant demi et demi plat depuis que je suis sorti de mi-chemin plat à travers. Semble étrange, mais il vaut mieux que nue. Une autre chose à noter à ce pas si bon travail de peinture est que je suis en Floride et l'humidité le jour où je peint ce tableau était de 100% et avait été pendant les 2 jours avant. Il a fallu 2 jours pour sécher dans mon garage et il a une sorte d'arc-en apparence grasse à elle sous certains angles.
Étape 9: Pièces jointes
Étape 10: Fin

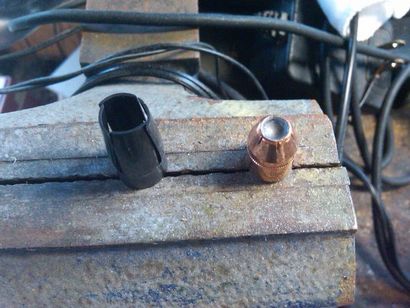

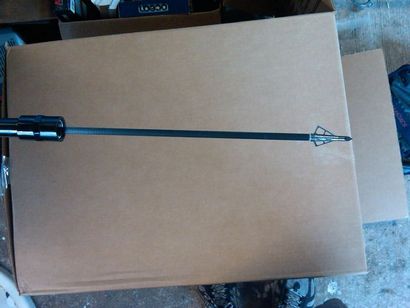

Je ne l'ai pas eu la chance de Fully vérifier que je vis dans une région relativement peuplée. Je vais essayer de mettre à jour si je peux avoir une chance de le tester. J'ai tiré quelques choses avec comme boîtes en carton de cartes et des cibles en mousse. Il fonctionne bien. Une chose à noter est que si les .50 tours de calibre ne percez pas la cible (trop faible d'une pression ou d'angle impair), il y avait une mauvaise ricochets. La flèche d'autre part a travaillé comme un charme à chaque fois :)
