Eh bien, là, je suis à la recherche fatigué, mais heureux que ce projet a atteint son terme. J'ai commencé cette quête quand mon frère, qui est le batteur dans son groupe de rock chrétien, PureFusion, a proposé que je concevoir et fabriquer une corne de basse pour le système de sonorisation de son groupe. Inutile de dire que je sauté sur l'occasion.

Voici comment le temps réel Analyse vérifié.

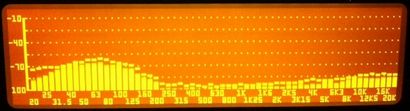

Voici l'analyse RTA de cette corne sans EQ (ci-dessous) pris un pied de la bouche de la corne. Remarquez les points au-dessus de la courbe? Ce sont des indicateurs « maintien des valeurs crêtes ». Le bruit rose roule haut et en bas comme un chaudron bouillant. peak hold vous permettent de voir ce qui est disponible, db sage, sur une période de temps. Dans ce cas, j'ai donné le test d'environ 10 secondes de temps d'exécution.

Ci-dessous, vous pouvez voir l'analyse RTA de cette corne avec 6dB d'EQ paramétrique à 20 hz avec une coupure rapide - sans coup de pouce au-dessus de 30 hz. De toute évidence, comme vous pouvez le voir sur les anomalies de haute fréquence, je ne vis pas dans une chambre anéchoïque. De plus, j'ai couru ce test avec le volume faible. Ma femme me tuerait si je devais tourner ce bruit jusqu'à un niveau respectable! ;-) Comme vous pouvez le voir, cette corne répond à EQ plutôt bien.

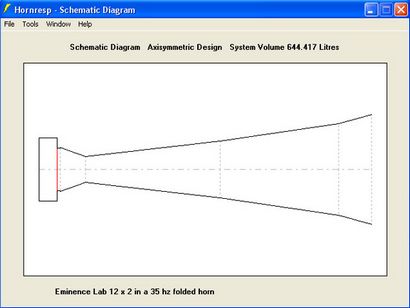

Tout a commencé avec Hornresp, ce qui a conduit à une simple corne bi-conique avec un adaptateur de la gorge.

J'ai modifié le logiciel pour obtenir la courbe SPL lisse, une forte réponse impulsionnelle, une grande extension, et encore être relativement facile à fabriquer. Même si le graphique SPL représente le rouleau de bas de gamme descendre à 35Hz (3 dB), je pense que l'avertisseur sonore, lorsque coin chargé (surtout quand contre un mur de béton), est capable de prolongation beaucoup plus grande. Je tirai avec elle à peine 125 watts et a joué un CD utilisé pour la voiture d'essai sous-woofers. J'ai entendu toutes les notes de basse de synthétiseur; rien ne semblait faible ou absent. Un autre bonus est venu sous la forme de « punch » - ce bébé a claqué si fort que tout l'espace de l'entrepôt et les bureaux intérieurs ainsi, sont venus en vie avec la basse de niveau de concert - je ne pouvais pas empêcher de se demander ce qui se passerait avec un 1000 watts.

J'ai aussi réussi à obtenir une réponse forte impulsion.

Puis vint la tâche de convertir / données schématiques crissement de Hornresp et tirer les gravures pour construire ce mauvais garçon. Il faut environ trois ans et demi feuilles de contreplaqué pour compléter le processus de fabrication, et beaucoup de produits de calfeutrage PL de polyuréthane et de la colle Tightbond.

Je l'ai entendu mentionné que ma corne ressemble à une unité LAB-12, mais un coup d'œil sur ces dessins doivent dissiper cette notion. La gorge de ma corne est plus petite, et la largeur intérieure de ma corne est 24-3 / 4" au lieu de 20" du LAB-12. De plus, il est évident que je Hornresp pour concevoir cette conception; J'ai ajouté mes compétences créatives avec la mise en page. Il y a assez peu de coupes plus à faire avec ma corne, il est donc pas pour les impatients / sans repos au cœur.

Une dernière pensée: cette corne nécessite contreventement interne massive - montre le graphique ci-dessous. Si vous ne les panneaux fixation ne, la corne résonnera et ne sonnera pas assez. me demander comment je sais. ; ^)

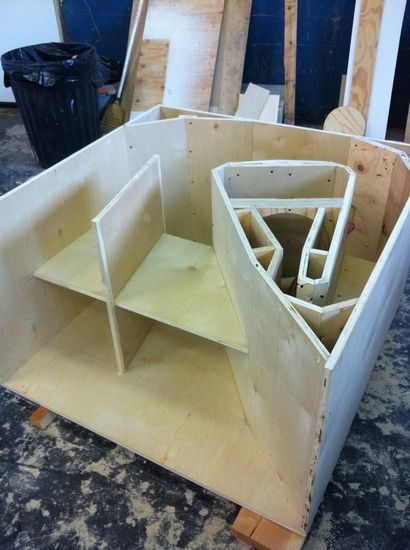

J'ai acheté 3/4" contre-plaqué et a commencé la mise en page. Remarquez les pinces? Je noyauté les panneaux latéraux directement sur le dessus les uns des autres et des trous percés dans les deux feuilles où les vis finiraient par fixer les chicanes internes qui créent la torche de la corne.

Notez la découpe du haut-parleur dans le dessin, au-dessus? . Il y a T-écrous enterrés à l'intérieur du 2-1 \ 4" , trois couches, sandwich contreplaqué Pour garder les écrous en T de rupture lâche, j'ai ajouté une vis sur les deux côtés qui apporte un excellent point. Qualité de l'utilisation T- les noix. Je ne suis pas satisfait du type que vous trouverez dans les « magasins » Box locaux, et ont découvert que Parts express vend un produit de qualité supérieure. Je ne l'ai jamais eu une bande T-écrou Parts express ou tordez sur sa position - mais là encore, j'utilise la technique de fixation mentionnée ci-dessus.

En l'état actuel, plus de cette corne deux fois plus efficace que mon monsterous de canal gauche corne taraudée hauteur de huit pieds et a beaucoup plus nettes transitoires sonnant et deux fois le poinçon. Le tambour de coup ne va pas boum, il va BOOM!

Je suis extrêmement impressionné! En comparaison, il projette le bas, note pour note, ainsi que la corne engagée et le fait avec l'ensemble de l'amplificateur 5db inférieur à celui de la corne exploité. Ceci est un appareil que vous devez avoir dans votre système, supposant que vous avez le désir de son live dans votre environnement d'écoute.
