Éclairage Studio - Fait maison bon marché Bricolage Backdrop Stand - DIY Photographie
croquis de conception pour un support de toile de fond possible à l'aide de 1-1 / 2 "tuyau en PVC coulissant à l'intérieur 2" tuyaux en PVC pour permettre à largeur réglable et la hauteur, ou la possibilité d'accrocher les pièces supérieures des rails de la porte de plafond ou garage.
Note: Adapté de la conception de Todd Asher - voir ici. ou ici pour plus de détails.
Un autre coup avec la configuration du panneau de diffusion flash lumineux avec réflecteur et toile de fond maison comme le montre le schéma dans le dossier Stand Backdrop. J'aime celui la.

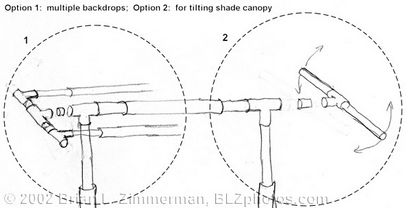

D'autres options peuvent être ajoutées si vous utilisez des connecteurs en T en haut au lieu de 90 ° accouder. Option 1 montre comment un tube peut être ajouté pour plusieurs rouleaux (bien qu'il ne serait pas trop difficile de faire glisser un rouleau hors tension et mettre un autre sur). Option 2 montre comment une pièce T supplémentaire pourrait servir de support à baldaquin basculant sur lequel draper une toile de fond ou peut-être un autre tissu opaque ou translucide (feuille blanche, la déchirure en nylon d'arrêt, etc.) pour créer votre propre ombre en plein air sur une journée ensoleillée.
pièces verticales ont été coupées à 4-1 / 2 "long, ce qui leur permet encore de télescope sur une hauteur d'environ 8 pieds.
A hitchpin sans goupille bien ajusté à travers des trous percés dans les tuyaux en PVC. Pin a une boule élastique ayant à l'extrémité qui contribue à l'empêcher de glisser hors. Bague sur la broche, il est facile de tirer la goupille de réglage en hauteur.
Les détails de couture de toile. Environ un pied de longueur a été perdu à chaque extrémité pour faire les coutures en boucle. Une pièce découpée à partir du coin a été doublé par rapport à un triangle et utilisé pour renforcer le coin où un 1 "grommet d'aluminium a été installé (voir photo suivante).
Toile de fond debout installation dans le salon, avec panneau de diffusion de lumière douce (flash esclave) à droite, réflecteur d'argent de pare-brise de l'automobile sur la gauche, halogène lumière cheveux sur le dessus du support de toile de fond et de la lumière spot halogène derrière sujet à fond clair (voir l'image suivante pour le schéma de la configuration de l'éclairage).
Schéma d'installation d'éclairage. CORRECTION: Angle de lumière au-dessus sujet est plus à 30 °, et non 60 °.
Un support ajouté à la partie supérieure du support pour tenir les lumières.
120W lumière spot halogène utilisé pour éclairer l'arrière-plan (espérons que vous pouvez lire le français # 128521;
Vue d'en haut.
Gros plan du support vertical illustré à droite dans la photo précédente. Il était nécessaire d'ajouter une attache en nylon pour supporter le poids ajouté à l'avant par la crémaillère de lumières. Pour fournir un endroit pour relier le crochet en S sur la corde de nylon, un raccord en T a été coupé en deux et adapter sur la 2 «base verticale pour permettre le 1-1 / 2" tuyau de coulisser à l'intérieur.
L'autre extrémité de la corde de nylon est fixé à la branche inférieure par l'intermédiaire d'un trou et noué à l'intérieur.

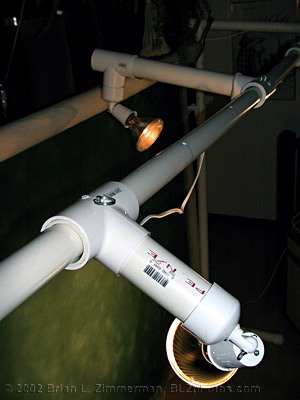

Les appareils d'éclairage sont fabriqués à partir de pièces de tuyaux en PVC et douille destinés à des projecteurs qui peuvent pivoter et d'inclinaison. Fixation peut coulisser le long du tube horizontal et est maintenue en place à un angle légèrement surélevée par une broche d'attelage sans goupille qui passe à travers des trous percés dans les tuyaux.
Douille de lampe est monté sur un capuchon d'extrémité en PVC et câblé sur le cordon électrique avec des serre-fils et du ruban isolant avant de monter ensemble les morceaux de tuyau.

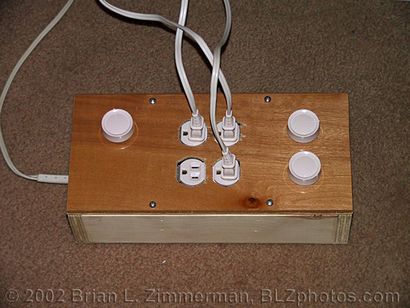

boîte de sortie maison avec 4 sorties, 3 contrôlés par gradateurs pour ajuster intesity lumière.

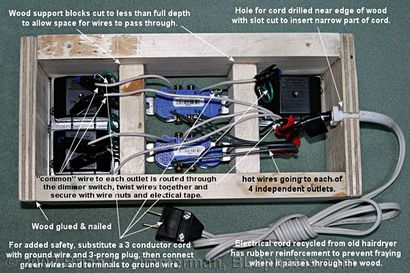

Sortie / boîte Dimmer avec des panneaux et boutons enlevés, indiquant les dimensions et d'autres notes de construction. Une meilleure conception, mais nécessitant de plus grandes dimensions, serait d'installer chaque ensemble de points de vente ou des commutateurs à l'intérieur d'une boîte de jonction approuvée, afin de minimiser l'exposition des connexions de câblage aux matériaux combustibles (bois).
Top - panneaux de couverture de fond et les boutons retirés de la boîte de sortie.
