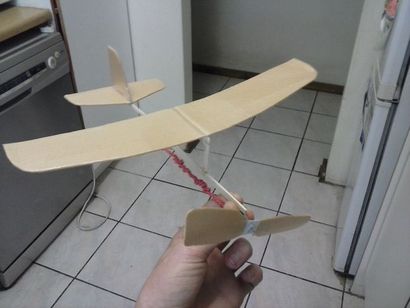

Élastique Avion 3 étapes Powered (avec des images)
Pour un de ces vous aurez besoin: (la plupart devraient être faciles à trouver à la maison)
- Mousse (J'utilise le type de mousse de polystyrène trouvé dans les emballages alimentaires)
- Bois (j'ai utilisé balsa sur les 1,6 mm d'épaisseur)
- Fil / pin / paperclip pour arbre d'hélice (et tailhook si vous préférez le fil à l'aluminium peut)
- boîte en aluminium pour tailhook et le renforcement avant.
- La colle
- Bande de pièces en mousse (La plupart des types de colle dissoudre la mousse)
- Perles (environ 4)
- Plastique (à partir d'une crème glacée ou un contenant de yaourt, etc.)
- Élastique / bande de caoutchouc
- Tube que le fil que vous avez peut facilement passer à travers sans être trop lâche (par exemple. Tube d'encre de stylo pour trombone)
- Les ciseaux
- Couteau Artisanat / scalpel
- Pinces
Voici une vidéo de celui-ci:
Étape 1: Cadre
La première image est vraiment le dernier de cette étape, mais je l'ai mis d'abord pour faciliter l'identification des pièces.
Commencer avec la poutre principale du fuselage, son but est de maintenir l'élastique et être un pont entre l'hélice et des ailes, ainsi que de la queue. Il est très simple quand on les coupe de balsa, juste un long rectangle assez fort pour ne pas casser lorsque l'élastique que vous allez utiliser est placée autour longitudinalement. Il peut être de toute taille, en fonction de la taille que vous voulez que votre avion soit terminé. Le faisceau de fuselage sur celui-ci est de 185 mm x 1,6 mm x 7 mm.
Vient ensuite la construction de base du système d'entraînement. Commencez cela avec les trois nouvelles pièces dans la troisième image, un petit morceau de bois (sur mon modèle de 6 x 8 mm), fil / broche / déplié et paperclip un tube pour qu'il adapter. Pliez une extrémité du fil dans un petit crochet juste assez grand pour contenir l'élastique que vous utiliserez plus tard. Pour soutenir cette gaine de fil, d'abord coller le petit morceau de bois rectangulaire sous la poutre de fuselage à l'extrémité avant de celui-ci. Collez ensuite la section du petit tube sous le bloc de bois. Faites glisser la partie métallique en pour vérifier qu'il peut tourner facilement. Utilisez l'image 4 pour référence au placement de ces pièces.
Après la construction ci-dessus est terminée, plier une pièce rectangulaire en aluminium peut dans une grande forme de « U » et le coller sur les pièces que vous venez d'ajouter. Cela fournira plus de force.
Pour l'ensemble de tailhook, je me suis penché une autre pièce d'aluminium à partir d'une boîte de RedBull dans la moitié et collé autour de l'extrémité arrière de la poutre de fuselage. Vous pouvez le faire comme ça ou si vous préférez, vous pouvez plier un morceau de fil en forme de crochet et de la colle sur sous le fuselage au même endroit.
Après avoir fait le premier vol d'essai, j'ai découvert que le soutien supplémentaire à la base des supports d'aile besoin de renfort. Coller petits morceaux rectangulaires de bois sur les deux côtés des deux jointures pour arrêter les ailes de rupture en vol.
Étape 2: Compléter le système d'entraînement
Pour une meilleure répartition du poids, la bande élastique ne se termine pas à la fin de la queue dans ce modèle. Le fuselage doit être étendu pour fournir un support pour la queue. Faites ceci en coupant un autre morceau de bois de la proportion représentée (sur mon modèle, il est 80mm de long), et le collage au sommet du tailhook comme indiqué dans l'image 2.
Pour les ailes, couper deux rectangles de mousse ayant chacun un rapport d'environ 1 à 2,5 (sur mon modèle 60 x 160 mm). La longueur d'un doit être de 3 quarts de la longueur de la poutre principale du fuselage. Voir l'image 3. Forme un rectangle et tracer sur l'autre. Les ailes peuvent être laissées rectangulaire, mais l'avion voleront de manière plus stable si les ailes sont coupées à une forme similaire à celle montrée dans l'image 4. Collez les deux ailes ensemble (photo 5). Collez les ailes au-dessus du support de l'aile (photo 6).
Le stabilisateur horizontal doit être faite de la même manière. Le rapport du rectangle (les deux ailettes inclus) est d'environ 1: 1,5 (sur mon modèle 55 x 13 mm) [longueur d'environ 3/4 de l'une des ailes] divisé en deux de sorte que l'une ailette peut être tracée sur l'autre pour symétrie.
Pour le stabilisateur vertical ou « fin » faire une autre (comme les deux ailettes que vous venez de faire) et couper l'extrémité inférieure de celui-ci comme le montre la photo 7 de sorte qu'il peut insérer dans le stabilisateur horizontal (qui doit également être coupé comme indiqué dans le même image, donc un rectangle étroit est découpé de celui-ci). Ils devraient pouvoir tenir ensemble comme indiqué dans l'image 8.
Ruban cet ensemble de queue sur le dessus de la poutre de support de queue.
Accrocher un élastique entre les crochets avant et arrière et le vent de l'hélice arrière autant que possible sans l'accrochage élastique. Relâchez l'hélice et voir comment il tourne avant le test de vol. Des essais en vol et de l'assiette / corriger les surfaces afin qu'il vole la façon dont vous le souhaitez. Ne pas voler ce lieux clos ou bondés et être responsable avec elle, il pourrait blesser les gens si mal utilisés.
