Facile maison 2

Un guide étape par étape facile aller faire une antenne sans fil maison, pour une fraction du coût de l'antenne commerciale. Utilise facilement disponibles des parties, et ne nécessite aucun outil spécialisé ou des connaissances. Ou en geek parler - un design dipôle colinéaire omnidirectionnelle diy homebrew adapté pour le matériel compatible 802.11 wifi avec connecteur d'antenne externe.

La plupart des dessins sur le web pour l'antenne omnidirectionnelle 2,4 GHz semblent impliquer des tubes en cuivre et câbles RMT-400, dont aucun ne sont facilement disponibles pour moi. alors j'ai trouvé un câble coaxial que la conception de 444Mhz qui était basé sur la même idée. Le seul câble raisonnable que je pouvais mettre la main sur RG-213 était de Maplin. En élargissant la conception de 444Mhz jusqu'à 2,4 Ghz et utilisant RG-213 Je pensais avoir un aller. Afin d'obtenir un gain sur les 6dB de l'antenne, il aurait besoin de 8 secteurs, avec une section 1/4 d'onde au sommet et un fly-tête avec N-connecteur au bas. Il devrait prendre environ 2-3 heures pour construire une antenne à l'aide de cette conception, mais ne vous inquiétez pas si cela prend plus de temps, vous obtiendrez plus rapidement, d'autant plus que vous avez seulement besoin de faire une fois que le gabarit.

L'élément quart d'onde ne soit pas réglée par le facteur de vitesse, car il est à l'air libre, de sorte que ressort à juste 31mm de long donnant une longueur totale de l'antenne de 355mm + fly-plomb. (Merci à Oscar pour me corriger cela.)

Toutes les pièces sont disponibles à bas prix à partir soit Maplin et tout magasin de bricolage.

  • 1m câble RG-213U (disponible par le compteur de Maplin). Cela suffit pour 2 antenne. Acheter plus pour quelque longueur que vous voulez déporté.
  • connecteurs N, en fonction de ce que vous voulez vous connecter. utiliser soit mâle ou connecteur femelle, et en ligne ou d'une cloison. Rappelez-vous les connecteurs inline doivent adapter le diamètre de 10 mm câble RG-213
  • conduit en PVC de 20 mm (disponible dans un magasin diy) A un diamètre intérieur de 20 mm et 22 mm à l'extérieur.
  • colliers de serrage de 22mm (selon la façon dont vous voulez monter l'antenne), colliers de serrage, il est facile à monter et démonter, ou utiliser les supports de conduit appropriés (mais ils semblent un peu cher).

Vous n'avez pas besoin d'outils spéciaux

  • mm règle de mesure.
  • scie à métaux junior
  • couteau Stanley
  • pinces
  • fer à souder standard (ne pas besoin d'un devoir lourde) et de la soudure
  • retailles de bois pour faire un gabarit pour aider à souder
  • banc ou vice pour maintenir le câble pendant que vous coupez

Après beaucoup d'essais et d'erreurs, je trouve que la façon la plus nette de couper le câble est en fait avec une scie à métaux junior. Il donne une finition beaucoup plus propre que pinces coupantes. Chaque secteur se compose d'une courte longueur de câble RG-213, avec l'âme centrale qui sort chaque extrémité.

Facile maison 2

Lors de la construction de l'antenne, la longueur exacte de chaque morceau de RG-213 n'est pas si important que cela, il est la longueur totale de chaque secteur qui compte. Je trouvé que la coupe du câble à 37mm avec 6 mm de noyau qui sortent chaque extrémité, reçoit suffisamment de chevauchement pour souder facilement les segments ensemble. Si vous permettez à 1mm de la largeur de la scie à métaux pour couper les secteurs à part, cela signifie que vous avez besoin 37 6 6 + 1 = 50 mm de câble pour chaque secteur faisant 8sectors + 1 / section 4wave venir à 420 mm de câble pour l'antenne + câble pour la tête de mouche.

Facile maison 2

Facile maison 2

Maintenant, avec une pince, tourner doucement le 31mm d'extrémité de la gaine un blindage

Facile maison 2

Ceci devrait laisser l'isolant cenral exposé. Utilisation de la ronde score couteau stanley à travers l'isolant central, mais pas trop dur, ou vous couper le câble central. Maintenant, dévissez l'isolation. Vous devriez être en mesure de voir la torsion dans le câble central à travers l'isolation, qui vous montrera de quelle manière de tordre de l'isolation, ce qui entraîne dans le noyau central de torsion plus étroitement.

Facile maison 2

Maintenant, vous êtes prêt à couper le secteur supérieur du câble. Vous voulez couper à travers tout le câble au point médian des deux coupes que vous venez de faire, soit environ 43,5 mm de l'extrémité de la gaine, ou 74,5 mm de l'extrémité du câble. Voir la position 4 dans le schéma ci-dessus. Je viens de voir soigneusement le chemin à travers le câble.

Maintenant, vous pouvez retirer la gaine et le blindage de chaque extrémité.

Maintenant marquer autour de l'isolation que vous avez fait avant, en faisant attention à ne pas couper le câble central

Maintenant, continuer à faire des coupes 37mm vers le bas de l'extrémité de la gaine, puis 13mm plus bas (50 mm de l'extrémité de la gaine), puis couper le câble au milieu des deux coupes. Un autre secteur fait. Vous aurez besoin de huit secteurs au total. Faire les mêmes réductions que d'habitude pour le huitième secteur comme il fera haut de la même déporté. Maintenant, vous avez tous les huit secteurs que vous devez vérifier autour de la fin de chaque secteur afin d'assurer qu'aucun du blindage est en contact avec le câble central, comme des brins impairs peuvent se laisser.

Facile maison 2

Maintenant, vous devez faire une coupe en forme douce V avec le couteau stanley, à chaque extrémité des secteurs, pour exposer le blindage, qui est l'endroit où sera soudé le noyau central du prochain secteur.

Facile maison 2

Assurez-vous que les coupes de V à chaque extrémité de la ligne du secteur haut, othwise, quand vous venez à souder l'antenne ensemble, le tout sera tordu tout autour. Une fois que vous avez tous les huit secteurs ont terminé, il est temps de les mettre ensemble.

Si vous ne disposez pas d'un aide pratique pour tenir les secteurs ensemble, vous trouverez plus facile de faire un petit gabarit à partir de rognures de bois, de tenir les secteurs ainsi que comme vous les souder. Les pinces sur le côté droit de l'image doivent être pas plus de 30 mm de long. La carte de base du gabarit, a besoin d'étendre à droite suffisamment longtemps pour prendre toute la longueur de l'antenne terminée, as.it devra supporter pendant la soudure, comme l'antenne n'est pas assez rigide pour se soutenir.

Facile maison 2

Ne pas faire les pinces trop serré, comme vous devez être capable de soulever facilement le câble après qu'il a été soudé.

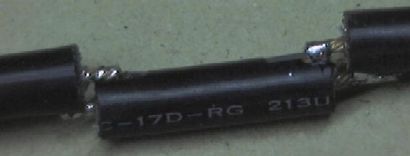

Lorsque vous êtes readly à souder les secteurs ensemble, vous devez prendre soin. que chaque secteur est espacée correctement. La longueur totale de chaque secteur doit être 40.5mm. mesurer la distance entre une extrémité du blindage du secteur vous ajoutez, à la même extrémité sur le secteur suivant, et faire glisser les secteurs en même temps / en dehors jusqu'à ce que la distance est de 40,5 mm. Essayez de le rendre aussi précis que possible, car elle affecte la direction de l'antenne transmet si vous vous trompez. Il devrait y avoir un petit écart de 3 mm entre les gaines de chaque secteur.

Facile maison 2

Facile maison 2

Une fois que vous soudez chaque secteur ensemble, soulevez-le, retournez-le et le déplacer vers le bas la pince prêt pour le prochain secteur. Il en résulte une belle antenne droite. Lors de la soudure, souvenez-vous de la chaleur à la fois le blindage et le noyau de sorte que la soudure se déroule bien et les fixe ensemble.

Une fois terminé, testez le câble soit avec une ampoule et une batterie ou un multimètre. Le centre de la tête de la mouche doit former un circuit à la section 4.1 de l'onde, et le blindage du déporté au blindage de la partie supérieure. Maintenant que l'essai entre la section d'onde 1/4 il n'y a pas de connexions croisées, en faisant en sorte qu'il n'y a pas circuit entre le centre de la déporté et le blindage du secteur supérieur, et pas de circuit et le blindage du déporté.

Je suppose que vous connectez l'antenne à une carte sans fil dans un ordinateur portable et la connexion à un accesspoint quelque part. Vous aurez besoin d'un signal à Décibelmètre pour examiner la puissance du signal. La plupart des cartes wifi viennent avec le logiciel qui fait cela. Maintenant, il est temps de tester que l'antenne fonctionne réellement. Cela peut être plus difficile qu'il n'y paraît, à moins que vous pouvez retirer l'antenne existante de la carte ou ap, vous ne pouvez pas dire qu'il utilise votre nouvelle antenne homebrew. enveloppant bien l'antenne existante complètement en 6-8 couches de papier d'aluminium, a une réduction spectaculaire la puissance du signal, connectez-vous maintenant l'antenne et le signal devrait remonter. Rappelez-vous que l'antenne omni envoyer le signal horizontalement, donc ne pas tester de la pièce en dessous de votre point d'accès. Si tout va bien, vous devriez voir que votre nouvelle antenne fonctionne réellement. Il y a trois façons de tester le gain de la nouvelle antenne

  • Utiliser un analyseur de spectre dans un laboratoire professionnel de la radio
  • comparer le gain de votre nouvelle antenne, au gain d'une antenne connue (pas la carte pcmcia)
  • Effectuer un test de portée empirique avec votre nouvelle antenne
Si vous avez accès à un analyseur de spectre j'aimerais connaître vos résultats. Si vous avez une antenne omnidirectionnelle Yagi ou existant, vous pouvez comparer les lectures de RSB entre les deux antennes. Rappelez-vous de faire l'essai à l'extérieur, comme faisant rebondir le signal sur les murs peut vraiment donner des résultats étranges. Essayez de rester aussi loin de l'antenne que possible lorsque vous faites le test, car même en mouvement près d'elle peut changer les résultats beaucoup. Placez les deux antennes au même endroit pour le test. Ne pas essayer de comparer la RSB de votre nouvelle antenne à celle de la carte sans fil dans votre ordinateur portable, comme juste en tournant l'ordinateur portable rond, ou soulevant, ou le tenant, peut changer radicalement la RSB. Essayez et voir ce que je veux dire. Si vous ne disposez pas d'une autre antenne, puis se promener dans votre rue jusqu'à ce que vous êtes hors de portée. Maintenant, se balader vers votre point d'accès, et attendez que l'ordinateur portable à sonner qu'il a fait une connexion. Notez à quelle distance de la maison que vous êtes. Essayez à nouveau, avec l'ordinateur portable connecté à la nouvelle antenne. Rappelez-vous de garder l'antenne verticale. Je les ai trouvés dans un sac de transport avec l'antenne piquer le dessus fonctionne bien. Essayez de ne pas tenir l'antenne, comme cela va changer le RSB. Vous devriez maintenant être en mesure de choisir votre AP environ deux fois plus loin, en supposant qu'il n'y a pas de nouveaux obstacles massifs.

Si vous avez un aller à faire de cette antenne, et le faire fonctionner, envoyez-moi un e-mail (adresse en bas de page) et laissez-moi savoir comment vous avez trouvé construire, si vous avez trouvé un moyen plus simple et. être honnête. combien de temps il a fallu.

Si vous trouvez que l'antenne ne fonctionne pas, essayez l'incliner vers l'AP, comme si les dimensions sont fausses, il a tendance à envoyer le signal à angle dans un cône au-dessus et en dessous de l'horizontale au lieu de horizontalement. Si tel est le cas, vérifiez les dimensions. Si cela ne fonctionne toujours pas, vérifiez que les secteurs sont connectés ok, et il n'y a pas de connexions croisées. Si tout le reste échoue assurez-vous que vous n'êtes pas connecté à une volée de plomb 60ft comme cela réduira le gain beaucoup.

Je tiens à souligner maintenant que je ne prétends pas que la conception ci-dessus est propre à tout usage, et ne pas accepter toute responsabilité pour l'utilisation de la conception ou de toute antenne basée sur cette conception. Si vous voulez construire une antenne en utilisant cette conception, vous êtes responsable de veiller à ce qu'il ne viole pas les lois où vous êtes, et est compatible avec tout matériel que vous connectez à. En cas de doute, vous pouvez acheter une antenne commerciale.
