Faire un pistolet en bois jouet qui Pousses 9 mm laiton Boyaux 10 étapes
S'il vous plaît voter pour ce en cliquant sur le bouton orange en haut à droite de la page :)
Ce pistolet-jouet pousses passé enveloppes de 9 mm, et est alimenté par des bandes de caoutchouc et des ressorts. Il est facile et amusant à faire, et peut être fait avec l'ordure que vous trouverez autour de tout atelier.
Ce pistolet est un répéteur! Il a un « magazine » intégré qui détient 7 obus, et les nourrit automatiquement dans la chambre que vous tirez.
Ce pistolet en bois lancera en laiton de 9 mm (ou tout de même taille des morceaux de bois de cheville 9-10mm) autour de 10-20 pieds, en fonction du ressort que vous utilisez.
avertissement obligatoire: Ne pas pointer quoi que ce soit qui lance des projectiles à une autre personne, animal de compagnie, ou vos yeux (parce que vous tirerez votre oeil.)
Étape 1: Pièces dont vous aurez besoin
Vous aurez besoin des fournitures suivantes:
1) 1/2" stock de bois: contreplaqué HARD ou bois.
2) Stock de bois 1/8" . Je préfère le beau contreplaqué de bouleau baltique qu'ils vendent dans les magasins de passe-temps Plexiglas, Masonite, ou tout autre matériau coupé-mesure, mesure-drill fonctionnerait aussi.
3) Deux bandes de caoutchouc. travailler « bandes idiotes » bon, si vous les avez
4) Si vous ne trouvez pas cela, vous pouvez utiliser à la place superglue Quelques très petites vis à bois maigre, autour de 1 / 16e » ou 1-1.5mm d'épaisseur..
5) Deux vis de machine (fils fins, des extrémités plates) autour de 3/32" de diamètre ou 2-2.5mm
6) FACULTATIF: Un grand ressort environ 9 mm de diamètre et 2-3 pouces de long. J'ai trouvé un dans une jonque dollar magasin jouet pistolet à fléchettes. Vous pouvez utiliser une bande de caoutchouc normal si un ressort approprié ne se trouve pas.
7) Un petit ressort ou une pièce d'acier à ressort plat tel que l'on trouve sur le dos de cadres (vérifier de bonne volonté), ou si tout le reste échoue, un bloc élastique de caoutchouc de la taille d'une gomme à crayon.
8) Une finition classique ongles - autour de 1,5 mm ou 1/16" d'épaisseur
9) Projectiles: laiton 9 mm ou des morceaux de cheville de même taille (9-10mm x 19mm)
Étape 2: Outils nécessaires
Vous aurez besoin de ces outils:
1) la colle à bois ou superglue
2) papier de verre, divers grains
3) Un dispositif de coupe au laser ou chantourner, ou scie à chantourner, ou une scie sauteuse à lame amende
4) Tournevis pour répondre à vos vis
5) Des coupe-fils ou d'une pince avec une pince ou une scie à métaux pour couper l'ongle de finition à la taille.
6) Dispositif de forage et de petits morceaux
Étape 3: Couper et préparer les pièces en bois
Maintenant, vous devez découper vos pièces en bois.
Je joins un PDF à ce instructable qui a le contour de toutes les parties. Imprimer et transférer sur votre bois en utilisant votre méthode préférée. La façon la plus simple est de découper les pièces de papier avec des ciseaux, et tracer soigneusement autour d'eux.
Pour ceux d'entre vous avec des machines de coupe CNC, j'ai également inclus toutes les dimensions. Je suis aussi jaloux :)
Cut: Encoches
Pour ceux d'entre vous sans machines de coupe à commande numérique, les encoches sur les parties A, C, D et G sont juste pour maintenir des bandes de caoutchouc, de sorte que vous n'avez pas à être précis sur les dimensions.
Trous de perceuse:
Le trou dans la partie F sera dimensionné pour répondre à vos vis de la machine et devrait être autour de 3/32" ou 3 mm
Le trou dans la partie E s'adaptera sans serrer votre clou de finition et sera autour de 1/16 » ou 1.5mm
Le trou dans les parties G s'adaptera bien vos ongles de finition et sera autour de 1/32" ou 1mm
La fente dans les parties G devra accepter sans serrer vos vis de la machine.
Après avoir coupé toutes les pièces, reportez-vous à la photo pour une idée de la façon dont ils seront organisées.
Étape 4: Sable toutes les surfaces toucher les pièces mobiles
1) sable à l'intérieur des deux moitiés de la feuille 1/8 (parties G, représentée en vert foncé)
2) le boulon de sable sur tous les côtés (partie F)
3) Sable l'intérieur des parties A, B et C
4) de sable et d'autre de la gâchette (partie E)
5) Sable tous les côtés de l'élévateur (partie D)
Étape 5: Commencer à l'Assemblée
parties de colle A, B et C à une moitié (partie G) comme le montre la photo.
Remarque. essayez de ne pas obtenir l'excès de colle partout à l'intérieur où il y aura des pièces en mouvement.
Laissez la colle sécher, puis passer à l'étape suivante!
Étape 6: Assemblée: Configuration de déclenchement
Configuration de déclenchement:
Fixer la gâchette (partie E) à la moitié arrière (partie G) en utilisant le clou de finition. Poussez le clou à travers le trou dans le dos, pointer vers le haut. Vous coupez-le plus tard.
Assurez-vous que la gâchette tourne librement autour de ce clou de finition. Vous pourriez avoir besoin pour agrandir le trou dans la partie de déclenchement un peu.
Maintenant, configurer votre ressort de détente. Voir les illustrations pour les trois options différentes.
1) si vous avez trouvé un ressort approprié, vous pouvez le mettre dans l'encoche.
2) Si vous avez trouvé un morceau plat en acier à ressort, vous pouvez le joindre comme celui-ci (ce que je l'ai fait avec le mien.)
3) Si tout le reste échoue, une nouvelle gomme à crayon ou tout autre travail de nuit en caoutchouc élastique.
Étape 7: Montage: Configuration Bolt
Insérer la vis (partie F) vers le bas en place au-dessus de la gâchette et la vis dans l'un de vos vis mécaniques correspondants dans le pré-perçage, par rapport à la face arrière. Mettre la vis à mi-chemin. La vis sera à travers l'encoche en partie G. Assurez-vous de la taille du trou dans le boulon correctement de sorte que vous ne divisez pas lors de l'insertion de la vis. L'autre vis de la machine sera de l'autre côté plus tard, comme le montre le diagramme.
Spring ou d'une bande de caoutchouc?
Si vous avez trouvé un grand ressort qui est légèrement inférieur à 1/2" de diamètre et d'environ 2-3 pouces de longueur, vous pouvez l'insérer derrière le boulon (partie F) Sinon, vous pouvez utiliser une bande de caoutchouc pour lancer les projectiles.
Maintenant, nous attachons de l'autre côté (partie G). Vous pouvez utiliser de la colle au lieu de vis, mais il est agréable d'être en mesure d'obtenir ce retour à part si vous avez besoin de régler quelque chose.
Je recommande les trous de vis pré-perçage pour empêcher le fractionnement.
Le clou de finition viendra à travers le trou dans la partie G.
Étape 9: Assemblée finale
Après vissage de l'autre côté, coupez le clou de finition à fleur avec le bois, et insérer la deuxième vis de la machine dans le boulon (partie F).

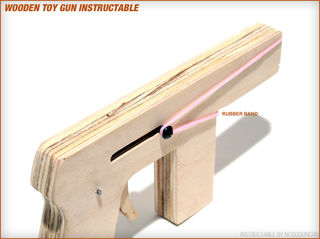

Si vous n'avez pas utilisé un ressort principal à l'intérieur derrière le boulon (partie F), vous devrez joindre votre bande de caoutchouc comme indiqué sur la photo. Vous pouvez expérimenter avec différentes bandes de caoutchouc pour pouvoir plus ou moins.
Étape 10: Utilisation de votre pistolet jouet
Insérez des obus de 9 mm dans le côté plat magazine en arrière. Vous pouvez également insérer des projectiles de la même-formes dans le magazine. Cette conception peut contenir jusqu'à 7 à la fois. Les projectiles doivent rouler dans librement.
Insérez le suiveur de bois et enrouler la bande de caoutchouc autour d'elle, comme illustré. Cela lui donne une pression qui lui permet d'avancer à la ronde suivante lorsque le boulon est armé.
Armez le pistolet en tirant le verrou vers l'arrière. Le suiveur poussera un tour dans la « chambre ».
Pointer dans une direction sûre et tirer sur la gâchette. Armez la culasse en arrière et le feu à nouveau - répéter jusqu'à ce que vos ennemis sont vaincus.
