Faire un poêle à bois -1 Conception
Poêle à bois à partir de déchets - 1 Design Notes
Nous en sommes arrivés au point où il n'y a plus un coup de vent qui souffle à travers l'atelier (youpi!): Les portes ferment et l'isolation Checklist et étanchéité à l'air détaillant est en bonne voie. La prochaine étape évidente est de commencer à envisager une source de chaleur. le gain solaire passif est déjà en vigueur - l'intérieur est de rester environ 5 degrés au-dessus de la température extérieure, qui est d'environ zéro degré au moment (oui ELABORATION il est froid). Bien que ce soit tout à fait encourageante, et il sera intéressant de voir comment beaucoup mieux les choses deviennent quand les murs de paille poreux sont bien rendus, nous pensons qu'une autre source de chaleur va être nécessaire. Surtout quand faire moins énergique et carriole plus technique.
Une recherche rapide sur le net pour « poêle à bois bricolage » montre que l'utilisation d'un conteneur de métal de rebut comme celui-ci est certainement pas une nouvelle idée- c'est une belle raccourci pour atteindre une forme générale du poêle. Beaucoup de mises en œuvre sont assez bien brut. La plupart ne conviennent pour l'extérieur, avec de la fumée éructations de tous les orifices mal scellés. OK, j'exagère un peu, il y a quelques exceptions là-bas, et les autres sont bons pour ce qu'ils sont: les mangeurs de bois rapide et sale, comme ceci:
Nous voulons quelque chose d'un peu plus élégant, et beaucoup plus efficace pour aller à l'intérieur. Alors commençons par quelques universaux de poêles à bois pour nous faire réfléchir sur les conceptions possibles:
10 principes généraux de poêles à bois [1]:
i) Le bois brûle plus efficacement quand il est chaud. isolant Par conséquent, la chambre de combustion est une exigence fondamentale.
ii) Le plus efficace une brûlure, la fumée moins polluante sort de la cheminée, est produit moins de cendres, et vous produisez plus de chaleur pour chaque morceau de bois que vous brûlez.
iii) La créosote et d'autres particules dans la fumée des feux de bois brûlent si on leur donne les bonnes conditions, à savoir, une étincelle, l'oxygène, et assez de chaleur [2]. Cela est généralement appelé « brûlure secondaire » [3]. En plus assez besoin de chaleur, la réalisation de brûlure secondaire nécessite généralement une alimentation en air secondaire (pour fournir plus d'oxygène au bon endroit). Cette « air secondaire » a besoin d'attention mesure - trop abaissera la température, pas assez se traduira par une combustion incomplète.
v) Pas vraiment un point de poêle en tant que tel et nous avons abordé déjà, mais disons encore: étanchéité et contrôle le flux d'air dans l'espace à chauffer est essentiel. Si l'air dans la pièce change régulièrement, il sera très difficile de le garder au chaud.
vii) Pour brûler chaud vraiment agréable et brûler l'air secondaire doit être préchauffé avant la combustion. Nous allons donc vouloir concevoir une façon intelligente de conduite l'air par le feu avant de le relâcher là-dedans pour la combustion.
Quelques idées de conception possible de poêle

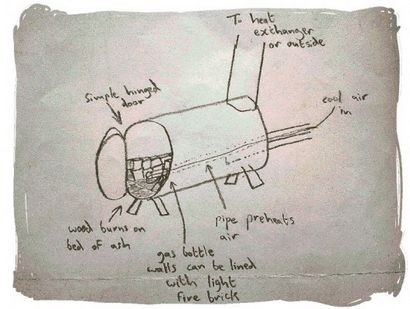

poêle style cartouche standard avec préchauffage de l'air (aka un poêle de porc snob):
En plus d'avoir l'air, il est préchauffé comme « naturellement » tiré sur les charbons ardents, poêles côté et brûlant vers le bas ont un autre avantage important: ils peuvent doser le carburant, car il est alimenté par gravité dans la chambre de combustion. S'il vous plaît excuser les dessins, mais nous espérons que vous avez l'idée générale:
Il y a une vidéo intéressante comparant le poêle à bois classique et un « chauffe-masse de la fusée », et une charge de choses sur le chauffe-masse fusée ici. Le mécanisme semi-auto-alimentation est bonne, parce que pour brûler efficacement (c.-à-chaud), les choses brûlent rapidement, et vous ne voulez pas avoir consacrions nouveau bois sur le feu toutes les deux minutes. Cela signifie également que vous pouvez réalistement brûler plus petits bâtons, qui sont généralement du bois gaspillées. De plus, si sec, ce genre de bois brûle plus chaud car il présente une surface beaucoup plus élevée à laquelle la combustion peut se produire que dire un grand journal (grands journaux qui durent des siècles, mais smolder et refroidir le feu = mauvais). Voilà pourquoi les chaudières à granulés et copeaux de bois peuvent atteindre ces rendements élevés.
Devenant fan de ventilateurs dans les poêles
Les fans semblent comme la solution à tant de problèmes dans la conception du poêle à bois. OK afin qu'ils ajoutent à la complexité, font un peu de bruit et ont besoin d'électricité, mais ... Ils peuvent augmenter l'efficacité du poêle afin que, en effet, ils produisent bien au-delà de la quantité d'énergie qu'ils utilisent. Voici comment:
1) Ils peuvent être utilisés pour forcer l'air ambiant à travers l'échangeur de chaleur qui améliore considérablement l'efficacité de l'échangeur de chaleur et / ou la nécessité d'un tel grand.
Tout cela est très bien, et je pense que l'échangeur de chaleur sera certainement en vedette certains ventilateurs à peltier pour améliorer les performances, mais le pompage dans l'air préchauffé pour la combustion soulève quelques préoccupations d'ordre pratique. Si cela fonctionne comme on l'espère, nous allons recevoir jusqu'à la fusion-métal-température dans la chambre de combustion, et que le ciment réfractaire ou des matériaux similaires perdureront. Je suppose que nous voulons faire la vitesse des ventilateurs facilement contrôlable, afin que nous puissions soigneusement ajuster pour brûler optimale, sans aller OTT et de fusion / fissuration la chose.
Maintenant, si nous pouvons obtenir d'autres constructeurs de poêles, les concepteurs et les utilisateurs à sonner avec des idées, des expériences ou des conseils, nous pourrions bientôt une « partie 2' de la mission poêle :)
Réponses à Faire un poêle à bois -1 Conception
Bon plan conceptuel jusqu'à présent, maintenant je l'ai vu les schémas gonflants sur i voir comment l'alimentation auto fonctionne, auparavant je confus au sujet de la façon dont il allait sceller ou si elle allait sceller du tout. J'aime cet aspect de l'auto de carburant d'alimentation beaucoup, brûle actuellement des choses minces (1/2 "à 3 « ) dans mon poêle classique et d'obtenir de bons résultats par rapport au feu que nous avions l'année dernière, mais la fréquence de rechargement est assez élevé. Je me demande si tout va bien vous serez en mesure de produire du combustible «fascines maintenus ensemble avec Longueurs fendus tordus de bâton prêt pour le chargement rapide?
Je goût l'idée des fenêtres de visualisation d'un contrôle et un point de vue apprentissage seul.
Vous verrez quand vous prenez les choses que nous avons commandé de l'Internet, l'autre jour que j'ai inclus le détecteur de CO2, nous avons examiné, pas que je doute la conception fonctionnera mais mieux prévenir que guérir. Le contrôle et le fonctionnement correct des ventilateurs sera la question délicate, car il va avoir besoin d'être un peu coupé les ventilateurs système lors du chargement du carburant ou l'atelier va se Smokey rapidement. Je peux cependant bon pour la perte conséquente effectivness et de l'effet utile d'un poêle à bois traditionnel tirant l'air froid dans une pièce en cours d'exécution, étant donné que les nouvelles fenêtres ont disparu dans au masion dave le projet sous la porte est devenue comique. Et notre poêle est évalué à moins de 5 kW au point où un évent d'air est légalement tenu.
En ce qui concerne la mise à la chaleur de la question de base, quel matériau foyer-vous considère comme une partie de l'accumulation de chaleur pourrait être disapated dans le sol si la configuration est bonne, obvisously pas directement assis sur le sol comme le béton au craquerez prob up? Je vais faire un apprentissage sur ce ...
Dans tous hâte de Workshopping chaud, ne serait pas un moteur stirling ventilateur d'échange thermique l'air bien, si potentiellement bruyant.
Hay Dave,
D'accord, il y aura besoin d'être un mécanisme de contrôle du ventilateur pour arrêter les ventilateurs lorsque la porte est ouverte. Ne devrait pas être trop difficile, bien que la résistance à la température des composants électroniques est toujours va être la question ...
À bien des égards un ventilateur monté près de l'extrémité de la cheminée, qui tire l'air, serait supérieure. Mais vous avez besoin alors d'un ventilateur assez robuste et résistant à la chaleur. Je ne sais pas comment cela pourrait être facile de se procurer / pirater ensemble ??
Les fans aux entrées qui poussent l'air dans pourraient éventuellement être montés à l'extérieur, à l'entrée des tuyaux d'entrée, de sorte que vous ne seriez pas en mesure de les entendre à l'intérieur. Je peux penser à quelques sources potentielles pour les fans fouillaient appropriés qui devraient fonctionner pour cela ...
Quant à la base de la cuisinière, je comptais avoir isolé pour protéger le métal (qui probablement ne traiterait pas bien avec la chaleur intense dans la chambre de combustion), et doublée d'un ciment réfractaire dur, et le poêle réelle sur peu jambes, pour le maintenir sur le sol. Je suppose que l'idée de mettre la chaleur dans le sol est ce que les poêles de masse-roquettes sont tout. Je pense que le délai entre l'éclairage et d'obtenir la chaleur de ce genre de système pourrait faire que moins pratique pour l'atelier?
D'accord sur le verre - serait très utile!
intéressant que les poêles de masse de la roquette sont très similaires à certains égards à la conception des poêles que j'ai vu dans Slovina où une grande partie de la salle de séjour sont données sur une large couverture « masse thermique » en tuiles, souvent avec des bancs Incorperated dans la desgin. En utilisation, ils semblaient très efficaces avec une brûlure relativement courte résultant dans le poêle étant chaud au toucher plusieurs heures plus tard.
Je suspose le desgin pour l'atelier de travail est influencé par le fait que de nombreuses façons l'atelier est plus isolé que la maison moyenne, certainement plus que la nôtre, et une brûlure courte efficace devrait réchauffer l'espace rapidement et restent donc en raison de la isolation.
ce diamètre de combustion envisagez-vous d'utiliser? car cela peut influencer la suie s'accumuler s'il y a des changements dramatiques où le transit à travers la cheminée tombe dans une sorte d'effet de Foucault.
Eh bien, nous avons une vieille cheminée inoxydable d'une chaudière à huile à la retraite doublée pour elle. Je pense que l'ID qui est d'environ 6 ". Je regardais l'autre jour et je pensais que ce serait suffisant, ne pas mesurer réellement bien - devrait être suffisant.
Vous avez raison de la suie construire, qui sera l'un des défis de conception de l'échangeur de chaleur. Vraiment pour obtenir le meilleur rendement de l'air veut courir à travers des passages plats très étroits, où autant il Scrubs' les parois métalliques que possible. Maintenant, le truc sera d'avoir un tel arrangement sans ajouter trop de résistance à l'air, et tout ce remous. Je suppose que nous aurons besoin d'une ou plusieurs trappes amovibles de sorte qu'il peut être nettoyé - mais nous ne voulons pas faire trop souvent!
Encore une fois les fans aider ici - espérons qu'ils garderont suffisamment l'air en mouvement que ce ne sera pas un problème.
J'ai lu il y a un autre produit appelé Plistix 900F qui est moins cher et fonctionne aussi bien que l'ITC-100, mais je n'ai aucune expérience avec ce produit.
Je pensais que cela pourrait être utile si vous êtes inquiet au sujet de la fusion de votre métal, comme l'isolation céramique avec du ciment réfractaire et ITC-100 a bien fonctionné pour travail à temps forgerons très élevés. Juste une pensée.
Hay Travis,
Merci pour le conseil. Il y avait un petit air à votre build de forge sur votre blog - très agréable. Le lien ITC-100 semble être mort, mais je l'ai fait un peu de recherche sur Google à propos pour elle. On dirait bien des choses, mais super cher.
Je me demande aussi si ce serait un peu waisted dans cette application: si vous utilisez des brûleurs au propane et en plaçant le métal dans la forge, qui est tout à fait un environnement propre par rapport à une chambre de combustion de poêle à bois. Je me demande si sa capacité à réfléchir de nouveau la chaleur dans le poêle serait limité / neutralisée par les cendres et la suie et la noirceur générale d'un poêle à bois?
Aussi ne sais pas combien de temps il durerait avec des bouts de bois brûlant scraping là-dessus? Toutes les idées sur la façon dont il est résistant à l'abrasion?
En y repensant, il pourrait faire une bonne doublure pour la chambre de combustion secondaire si ...
connaissez-vous Sedore POELE A BOIS? vous utilisez le même principe. mais votre hache est plus pour la chaleur recup. j'aime votre poêle
