Fly électrique!
Moteur 400W 'Floppy Drive'
Ceci est mon moteur le plus puissant à ce jour (mais pas aussi efficace que les moteurs et ditto croc). Il tourne un accessoire 9x5 à environ 10 000 tours par minute. Il tire 35A de 3 années Lipoly. Il ne pèse que 138g (4,9 oz). C'est plus léger qu'une faible vitesse 500 (153g / 5,4 oz) et plus puissant qu'un Astro qui pèse 15 réducteur presque deux fois plus (248g / 8,7 oz). Impressionné?

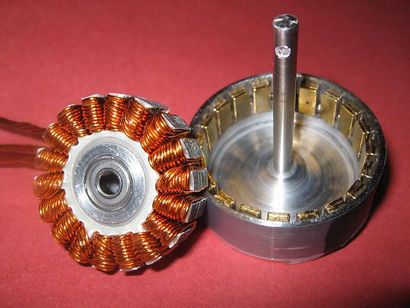

Moteur 250W « Idem »
Il est assez rare de saturer le fer dans un stator, mais peut se produire avec stators disquette (en raison de leur grand diamètre et des dents relativement longues et minces). Un meilleur choix pour les gros moteurs sont stators de lecteurs Iomega Ditto et autres « streamers bande ». Celles-ci ont souvent 18 dents assez courtes qui en fait un moteur très coupleux. Certains ont 9 ou 12 dents. Vous pouvez les acheter pour seulement 99p sur ebay.
Je l'ai utilisé deux 18 ditto des dents stators (10x36.5mm) et vingt aimants 3x5x10mm. J'ai trouvé que 3 mm d'épaisseur aimants ont attiré 13,5% moins de courant de 2 mm aimants avec presque aucune perte de RPM.
Double CD / moteur peut 'S400'
Celui-ci est similaire à la série AXI 2208. Il transforme un 8x6 à l'APCE environ 9000 tours par minute dessin sous 9A de 3 années Lipoly. Il est un match parfait pour mon 36" Spitfire donc je ne l'ai pas pris la peine d'essayer de l'améliorer encore.
Deux GB 22.7mm stators forment le noyau avec 14 spires de 2 brins de fil 0,375 mm, étoile. La partie intelligente (pas mon idée) est la boîte qui est fabriqué à partir d'un boîtier de vitesse 400. Ceci est largement plus facile de créer que de faire une cloche à partir de zéro. Il est également très léger qui nécessite moins besoin de précision. Cela fonctionne plus lisse et entraîne moins de problèmes d'équilibrage / résonance qui peut être un problème avec les rotors de bricolage.
J'ai commencé avec 24 1x5x5mm aimants dans une configuration à 12 pôles, mais utilise maintenant 12 1.2x5x10mm. Cela a réduit l'écart d'air d'un 0,56 mm à 0,36 mm béante et sont plus faciles à adapter. J'ai lu des personnes utilisant des aimants 1.5mm d'épaisseur, mais je pensais que l'écart d'air 0.15mm serait moins indulgent.
En dépit du fait que la vitesse 400 est basée peut si facile à faire, je craignais que l'épaisseur de paroi mince aurait un effet néfaste sur l'efficacité. Il était clair à partir de mesures avec un capteur « effet Hall » bricolage que flux considérable échappe par les côtés. Je fis donc mon propre cloche avec des murs plus épais. Je ne peux pas faire une comparaison directe parce que je 2 mm d'épaisseur aimants. Des résultats supérieurs de flux en régime plus bas de sorte que le 8000 mesurée à 7A ont pas surpris. Je suppose que si je les enroulements pour optimisé la cloche « bon » avec 2 mm aimants il faire mieux que la vitesse simple 400 version peut. Cependant, la facilité de construction de ce dernier a gagné jusqu'à présent!
CD-Rom 'Standard' moteur
S'il y a une telle chose comme un moteur standard CDRom il est le seul stator de diamètre 22mm à la rigueur, la cloche standard, 12 1x5x5mm aimants et spires 20 à la rigueur. J'utilise le stator de 22.7mm Go et 23 tours de fil 0.45mm, étoile. Cela produit de la même puissance que d'une vitesse de 400 à 1 réducteur / 3 du poids et près de la moitié du courant. Pas mal! Jetez un oeil à mon moteur CD-Rom page pour plus de détails.
Vitesse 400 remplacement pour les modèles rapides
