Quelque chose que j'ai barboteurs en permanence dans la production de l'électricité est. Je dis que cela ne suffit pas juste pour l'utiliser et je chercher des moyens que je peux produire et piéger pour le comprendre mieux.

Ceci est un exercice simple dans lequel nous regardons les éléments Peltier et l'effet Seebeck. En exécutant l'électricité à travers un élément Peltier, vous pouvez faire un dispositif qui peut être soit quelque chose de chaleur ou de froid. Non seulement cela, mais par chauffage ou de refroidissement d'un côté de l'élément Peltier, vous pouvez produire de l'électricité à partir de quelque chose de chaud ou froid - noter que ce n'est pas l'énergie libre et ce n'est utile pour récupérer l'énergie des déchets.

Et si vous doutez de tout cela, puis donnez-lui un aller pour vous-même.

Jouer avec Peltier Elements - Lucky Larry

Pour ce projet, vous aurez besoin des éléments suivants (ci-dessus):

dissipateurs de chaleur - Je les ai arraché d'un vieil ordinateur, de la CPU et les cartes graphiques - essentiellement que vous cherchez quoi que ce soit en aluminium ou à base de cuivre, de tôle ou de la section sera également tout aussi bien.
Batteries - J'utilise 3 piles AAA pour générer environ 100mA / 3,5 V
Breadboard - pas indispensable mais utile pour un circuit rapide
LED de faible puissance - J'ai ajouté quelques courtes conduit à la mine
Ruban adhésif électrique (juste au cas où) - équilibré sur le dissipateur de chaleur au-dessus de la bougie et aussi scotchée les sondes multimètre à la peltier
Bougies + briquet / matchs
Thermomètre - c'est un médecin, utilisez tout ce que vous avez à portée de main (obtenir un bon, le mien était ordures)
multimètre
Dentifrice - Oui! Cela est vrai, ce n'est pas une erreur.
Un élément à effet Peltier

Qu'est-ce qu'un élément Peltier

En 1821, Seebeck trouvé en utilisant deux métaux différents qui sont reliés entre eux par deux jonctions séparées, ils développeront une tension très faible si les deux jonctions à maintenus à des températures différentes.

Ils ne sont en aucune façon aussi efficace que la réfrigération régulière et sont utilisés au profit qu'il n'y a pas d'entretien, pas de pièces mobiles et ils peuvent occuper un espace beaucoup plus petit. Ils sont utilisés quand est nécessaire le chauffage ou le refroidissement rapide ou quelque chose - généralement travail en laboratoire.

Donc, s'ils sont si inefficaces pourquoi en faire? ...

Énergie picorables Peltiers

OK, donc vous ne pouvez pas obtenir beaucoup d'entre eux, mais le point est en les combinant dans les systèmes qui produisent beaucoup de chaleur perdue, nous pourrions réduire au minimum les déchets et récupérer ce. Certes, cela ne va pas à grand-chose, mais l'échelle vers le haut et vous pouvez voir pourquoi les constructeurs automobiles tels que BMW commencent à les combiner autour de l'échappement - une partie de cette chaleur perdue du moteur peut être converti en électricité. Donc, si vous allez à la chaleur des déchets, pourquoi ne pas tirer le meilleur parti de celui-ci?

Imaginez un four bordée de ceux-ci, ou un dispositif qui pourrait faire cuire vos aliments et laisser refroidir quelque chose en même temps. Bien sûr, il est beaucoup plus difficile que cela, malheureusement Peltiers ne sont pas en mesure de transférer beaucoup de chaleur et parce qu'ils travaillent en créant un différentiel de température, vous avez besoin d'une manière extraire la chaleur et garder l'autre côté froid en même temps. Il suffit donc de les coller au soleil ou sur le côté de votre four ne va pas produire de l'électricité, il fonctionne sur un système d'échappement de voiture en raison du flux d'air lorsque la voiture se déplace refroidit un côté.

OK, assez parlé, avec la démonstration ...

Les températures avec la génération Eléments Peltier

Ce circuit est très simple, nous allons simplement connecter le Peltier aux cellules de la batterie et mesurer la tension. Vous pouvez voir sur la photo ci-dessus, j'utilise la carte de test pour connecter les deux, mais cela est juste moi être paresseux. Soyez très prudent lorsque vous raccordez à la batterie - un côté va devenir très chaud. Pour plus de sécurité, je me repose ce sur l'un des dissipateurs. Ces températures sont générées à partir d'une source de 3.5v et pour afficher la température ambiante, j'ai ajouté un autre thermomètre.

Voici le côté chaud donnant à 42,6 degrés C

Et le côté froid était trop froid pour mon thermomètre à lire - besoin d'obtenir un meilleur mais il se sentait un peu comme quelque chose tiré par les cheveux du réfrigérateur

Ce que je ne trouve que quand j'avais le radiateur sur le côté chaud, je me suis un bien meilleur résultat, aussi il n'y avait pas de chaleur notable du côté chaud, mais beaucoup plus de chaleur au large des batteries! Il semble que ces sont beaucoup mieux que le chauffage de refroidissement.

La production d'électricité à partir de la chaleur

Encore un circuit simple, mais cette fois-ci pas de piles! la LED va être alimenté par le Peltier (je l'espère), il sera vraiment faible et si vous ne pouvez pas voir quoi que ce soit, utilisez le multimètre pour mesurer la tension et le courant - je ne vous préviens de ne pas attendre grand-chose! L'astuce est bien sûr de se rappeler la physique de base, la chaleur monte, donc, idéalement, vous voulez que votre peltier sur le côté de la source de chaleur de sorte que seul un côté est chauffé, sinon vous ne créez pas la différence de température optimale - c'est ce que le métal est pour - conductrice de la chaleur à la peltier. La première fois et je reçois 0.5volts et 260 mA, ne suffit pas à allumer la LED.

Oh, et le dentifrice? Ainsi, la surface des dissipateurs de chaleur et les peltier vont avoir beaucoup d'imperfections et de ce fait, ils ne transférera pas autant de chaleur entre l'élément et les dissipateurs. Vous pouvez utiliser la pâte thermique, mais je ne pas à portée de main - (! Sérieusement) j'ai trouvé à l'aide de dentifrice fonctionne aussi bien pour un court laps de temps, cependant, sous la chaleur, il sèche bientôt. Il est aussi beaucoup beaucoup moins cher à utiliser comme vous l'expérience. Fondamentalement, je pense que tout type de pâte fera, tout ce que vous avez à portée de main. Je trouve que cela, je suis tension supplémentaire et courant généré (0.67V et 350mA), comme ci-dessous - aussi juste pour prouver que j'ai vraiment fait dentifrice usage, j'ai ajouté dans l'image de la belle pâte dentifrice rayé appliquée.

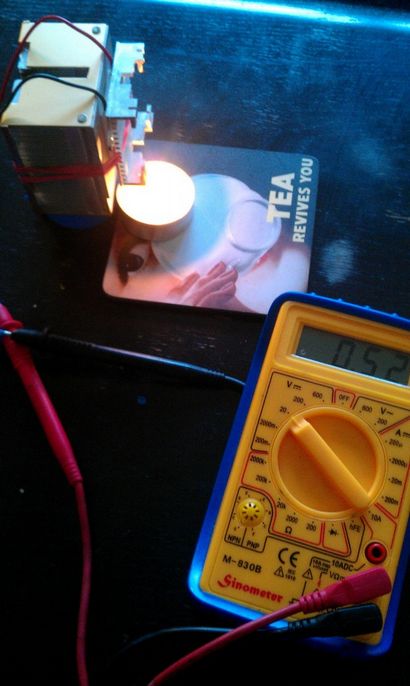

J'ai aussi augmenté la source de chaleur pour 2 bougies qui se sont avérés sensiblement amélioré les lectures à 1,05 volts et un peu plus de 520 mA. Pas encore assez pour alimenter complètement ma LED et j'ai le sentiment que les températures prolongé comme celui-ci, même avec mon additif dentifrice raccourcit la durée de vie de cette Peltier.

Si je pouvais générer le flux d'air sur le radiateur du côté non chauffé, je pense que je pourrais améliorer encore la différence de température et de créer plus d'électricité et aussi plus grande distance de la source de chaleur, il était encore beaucoup trop près, mais Idid le mieux avec ce que j'avais .

En conclusion

Quoi qu'il en soit, si vous voulez obtenir un peu d'énergie retour de la chaleur que vous perdez, vous voulez chauffer quelque chose, vous voulez refroidir quelque chose, jetez un oeil à ces derniers. Ils sont probablement pas efficace utilisé pour refroidir l'électronique, tels que les ordinateurs, mais il y a beaucoup de niche utilise qui peut être trouvé pour eux et ils sont certainement la peine de jouer avec si vous avez la chance.

Je suis aussi surpris que la bande élastique tenant tout cela ensemble n'a pas casser! # 128578;

Une astuce supérieure - pour enlever le dentifrice, la meilleure chose à utiliser est ... une brosse à dents! Et contrairement à la pâte thermique, il laisse votre dissipateur de chaleur odeur mentholée frais.
