Laser Cutter PCB gravure Tutoriel
D'abord, je préviens tout le monde que c'est en fait ma première tentative de gravure d'un PCB et encore moins en utilisant mon cutter laser pour elle. Cela dit, j'ai réussi avec Laser Cutter PCB Eau-forte sur mon premier essai! Donc, cela devrait dire à quel point il est simple. Ci-dessous je vais passer par ce qui a fonctionné pour moi et ce qui a causé quelques difficultés. Cette motivation est une conséquence directe d'avoir besoin des cartes de circuit imprimé pour mon affichage Lumière de Noël je travaille.
Deuxièmement, je veux placer mon avertissement à l'avant. Comme avec à peu près tout ce que vous lisez sur Internet, vous devez toujours être prêts pour le pire des cas, et je sais que je prends absolument aucune responsabilité pour tout ce qui se produit à la suite de la lecture de cet article.
Se préparer à effectuer Laser Cutter PCB Eau-forte
Avant de commencer le tutoriel, je voudrais mettre une liste de choses que vous aurez besoin.
- PCB cuivre Conseil Clad
- Peinture en aérosol (Krylon ColorMaster Flat Black a travaillé pour moi)
- Équipement de sécurité (Gants en caoutchouc, Protection des yeux, masque)
- En plastique ou en verre Contenues Pour adapter PCB
- En plastique ou en verre Coupe de mesure
- Cuillère en plastique ou une fourchette
- Divers chiffons, serviettes et éponges
- Acide muriatique
- 3% de peroxyde d'hydrogène
- Acétone
Étape 1 - Conception de PCB
La première étape est évidemment d'acquérir votre conception. Vous pouvez le faire à travers Aigle de CADSOFT Etats-Unis ou en trouvant votre conception un endroit sur les toiles inter. Peu importe, vous devriez vous retrouver avec quelque chose comme ça.
Laser Cutter Ready PCB Layout
Il y a quelques choses importantes à noter à propos de cette mise en page.
- La mise en page est en noir et blanc, ce qui permet l'application de coupe laser pour savoir où couper
- L'image se reflète gauche à droite, je vais vous expliquer comment faire cela à Eagle suivant
- Les couleurs de l'image sont inversées. à-dire le noir est blanc et blanc est noir. En effet, le noir est l'endroit où nous voulons éliminer le cuivre.
impression eagle
Laser Cutter PCB Eau-forte - Paramètres d'Eagle Imprimer
Étape 2 - Gravure laser PCB
Laser Cutter Gravure - PCB peint
Après avoir laissé la peinture sécher pendant la nuit, je à travers eux dans mon 5e génération 45w Full Spectrum Laser. J'ai commencé par gravure (tramage) le mot ESSAI sur la planche et a commencé à jouer avec les réglages jusqu'à ce que je trouve quelque chose qui semblait bien fonctionner. InterestinglyI a constaté que l'augmentation de la vitesse a donné lieu à un meilleur résultat final. Le résidu restant effacé tout de suite avec un chiffon sec et ne pas finir par être cuit au four sur la planche. Quelque chose d'autre je l'ai fait spécialement pour cela était d'inverser la direction de gravure. Parce que mon échappement laser est à l'arrière, j'ai commencé la gravure d'avant en arrière. Il en résulte des débris ne sont pas traînés sur le dessus de la pièce terminée. En fin de compte je me suis installé avec une puissance de 80% et 60% de la vitesse, mais gardez à l'esprit que ces valeurs fluctuent en fonction de votre laser spécifique / vie.
Laser Cut PCB Eau-forte
Laser Cut PCB Prêt à Etch
Partie 3 - chimique Eau-forte
La sécurité d'abord - NE PAS PASSER
Équipement de sécurité est extrêmement important
Tout soit prêt
Avant de mélanger vos produits chimiques, vous devez tout préparer et disposés devant vous.
Je pris ce qui suit à Dollarama;
- éponges
- Coupe de mesure en plastique
- Récipient en plastique avec couvercle pour adapter PCB et produits chimiques en magasin
- Rags
Mélange de l'acide
Avant de mélanger les matériaux dont vous aurez besoin de les trouver d'abord droit? Je suis au Canada et cela se révèle être un peu plus difficile que ce que je pensais d'abord. Bien que l'acide chlorhydrique est utilisé pour, ni Lowes ou HomeDepot stock Muriatic tout acide nettoyer / béton gravure plus (ou au moins à Ottawa). J'ai finalement trouvé dans une petite Rona à Stittsville. Le flacon a été scellé dans un sac sur l'étagère. Cela pourrait vous donner un indice que vous feriez mieux d'être prudent avec elle! Il est plus probable que vous pouvez le trouver au pool magasins d'alimentation chimique, car il est également utilisé pour nettoyer les piscines en béton. En fait des choses que je trouve chez Rona a été étiqueté comme tel.
Le peroxyde d'hydrogène est facile à trouver. Assurez-vous qu'il est le mélange de 3%. J'ai trouvé le mien à Dollarama, mais les pharmacies procédera également à ce sujet.
J'ai eu quelques Acétone que je suis arrivé à la pharmacie dans le vernis à ongles île décapant. Il était 100% Acétone (ne pas obtenir quoi que ce soit avec d'autres produits chimiques ou des parfums en elle). Le problème avec ce genre de choses était le prix! L'homme est-il cher et était seulement une petite bouteille de 240 ml. J'ai trouvé plus tard un pot de 1 litre à HomeDepot pour le même prix et est ce que vous voyez sur la photo ci-dessous.
Fournitures muriatique Acide PCB Eau-forte
Avant de commencer à mélanger les produits chimiques, je remplissais le fond de l'évier avec environ 2 pouces d'eau chaude. Cela m'a donné trois choses au cours du processus. D'abord, il m'a réchauffé la solution lorsque je place le récipient à l'intérieur de l'évier. Ensuite, elle m'a donné un approvisionnement en eau à portée de main pour rincer la carte ou quoi que ce soit le touché l'acide sans toucher le robinet. Et troisièmement, il a fourni une belle surface sans frottement pour faire flotter le récipient sur tout bruissant.
- Une fois que votre évier et les fournitures sont prêts, mettez votre équipement de sécurité
- Mesurer deux parties (1 tasse) de peroxyde d'hydrogène et le placer dans le récipient
- Mesurer une partie (1/2 tasse) d'acide muriatique et verser dans le récipient soigneusement
- Swish ou agiter le mélange avec une cuillère en plastique et la placer dans l'eau chaude dans l'évier et laisser chauffer pendant environ 3 minutes
Begin Eau-forte
Faire un laser Gravé PCB
Laser Cut PCB fini Eau-forte
Retrait du masque de peinture

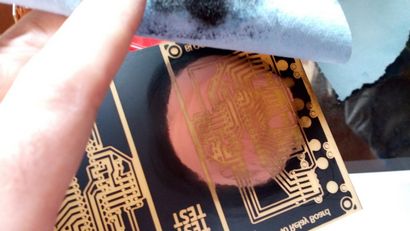

Maintenant, vous devrez enlever la peinture. Ceci est facilement accompli en mettant un peu d'acétone sur un chiffon et essuyer la peinture. Vous aurez besoin d'utiliser en permanence une partie propre du chiffon pour enlever tous les résidus de peinture.
Acétone Essuyage PCB
Une fois qu'il est propre, le laver et sécher tout de suite! J'ai oublié de le faire et l'acétone causé cuivre à ternit une fois je l'ai laissé seul pendant 30 minutes. En conséquence, je devais nettoyer avec du sel et du vinaigre Solution.
Etape 4 - Eau-forte du Top (en option)
Je ne sais pas comment est-ce encore que j'ai encore sûr de se pencher sur ce que les panneaux sont faits. Mais mes premières recherches semble indiquer qu'il devrait être OK (ou tout au moins comme « OK », comme tout ce qui est découpé au laser ... J'utilise FR4 et il semble graver assez bien, bien que les premiers tests à trous de vecteur n'a pas très bien passé.
MISE À JOUR: J'ai trouvé tramage la carte pour la gravure trop lent, je suis passé à vectorisation contours. Pour ce vecteur I à 100% Vitesse et puissance de 30%. Cela prend environ 20% du temps.
PCB gravure au laser d'étiquettes
Félicitations, vous avez maintenant votre première maison PCB Gravé! C'est un sentiment merveilleux!
Fini Laser Gravé PCB
