Le Peltier Thermo-élément
La découverte a commencé au milieu de 1821, où le juge T. Seebeck a découvert que deux métaux non similaires, si elles sont connectées en 2 différents points et ces points sont maintenus dans des températures différentes, il y aura une micro-tension développée. Cet effet est appelé « l'effet Seebeck » comme de celui-ci Discoverer.
Quel est le thermo-élément Peltier?
Un thermo-élément à effet Peltier est un dispositif qui utilise l'effet Peltier pour mettre en oeuvre une pompe à chaleur. A Peltier comporte deux plaques, le froid et la plaque chauffante. Entre ces plaques il y a plusieurs couples thermo. Tous ces couples thermo sont reliés entre eux et deux fils sort. Si la tension est appliquée à ces fils, la plaque froide sera froid et la plaque chauffante. chaud.
Le dispositif est appelé une pompe à chaleur, car il ne génère pas de chaleur ni froid, il transfère simplement la chaleur d'une plaque à l'autre, et donc est refroidi l'autre plaque. Il est aussi appelé un refroidisseur thermo-électrique ou TEC pour faire court.
Parce que plusieurs ont TECs thermocouples, beaucoup de chaleur est transférée entre les plaques. Parfois, il peut atteindre une différence de température de 80 degrés Celsius ou plus!
Quels sont les éléments Peltier faits?

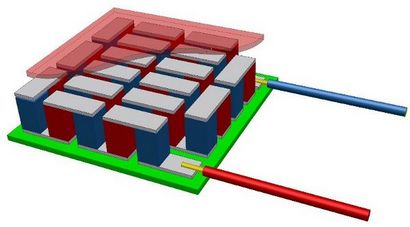

On peut voir comment le matériau P et N sont connectés en série ensemble pour mettre en oeuvre une longue bande de jonctions P-N. La plaque supérieure est la plaque chauffante et le fond est la plaque froide. Lorsque l'alimentation est appliquée aux deux fils, la chaleur sera transférée de la plaque froide à la plaque chauffante et ainsi la plaque à froid doit froid.
Sur cette photo, vous voyez l'ID: TEC1-12709
courbes et fonctionnement caractéristiques Peltier
éléments à effet Peltier peuvent donner plus de 80 ° C à la différence de température entre les plaques. Mais ce n'est pas une valeur standard. En fait, cela ne sera possible que dans des conditions idéales. La différence de température réelle (AT) est généralement plus petit. Le cahier des charges d'un TEC montre généralement la différence de température obtenue conjointement à la puissance transférée en watts. Le diagramme doit ressembler à ce qui suit:
Vous recherchez le diagramme ci-dessus, nous pouvons calculer la différence de température qui sera réalisée en fonction de la puissance que le TEC devra se déplacer à travers les plaques. La puissance est mesurée en watts, mais nous parlons en fait de la puissance thermique. Vous pouvez utiliser notre unité de température convertisseur pour convertir watts à vos unités souhaitées.
Peltiers vient habituellement avec la fiche technique qui indique les courbes de performance du dispositif. Ces courbes sont essentielles si vous voulez faire vos calculs théoriques pour le fonctionnement du dispositif optimal.
Les courbes ci-dessus provient d'un vrai Peltier et ne sont pas imaginaires. Ce que nous pourrions conclure de ce qui précède est que si nous avons besoin, par exemple pour transférer 30 watts de chaleur, puis - avec la tension appropriée comme nous le verrons juste à côté - il y aurait créé une différence de température de 20 degrés et le TEC attirerait autant comme 3.02 ampère.
La prochaine courbe caractéristique est la différence de température VS tension. Avec cette courbe, on peut calculer la tension nécessaire pour appliquer le TEC afin d'obtenir la différence de température appropriée. Voici une -aussi courbe caractéristique réel:
Continuons l'exemple que nous avons commencé avant. Nous avons calculé que nous avons besoin de 20 degrés de différence de température et 3.02 Ampères pour obtenir le transfert de puissance 30 Watts. Dans quelle mesure la tension doit-on appliquer à la Peltier pour y parvenir? A partir du schéma ci-dessus, il est facile de constater que nous avons besoin d'environ 6,5 Volts.
