Introduction: LED phares de moto
AVERTISSEMENT
phares LED ne sont pas approuvés par le DOT, utilisez à vos propres risques. Celui que je fait a été installé sur un cyclomoteur électrique.
Ce guide suppose que vous allez utiliser une tension d'entrée entre 12 et 14 volts. Si vous utilisez une tension d'entrée différente ou LED de différentes évaluations que ce qui est indiqué dans cette rédaction, vous devez utiliser une calculatrice LED pour déterminer quelles résistances vous devez utiliser.
Étape 1: Partie 1: LED Array Running Light
Pour calculer la production potentielle du tableau que vous allez faire prendre la note des diodes électroluminescentes (6000mcd = 6 Candela = 6 lumens) puis multiplier par le nombre de LED que vous voulez utiliser.
Je 20 des 6 lumière DEL, de sorte que 20 x 6 signifie ma sortie est d'environ 120 lumens.
Si vous voulez plus d'intensité, il est préférable de commencer en utilisant des LED d'une cote plus élevée. Gardez à l'esprit que même LED 6,000mcd seront douloureuses à regarder directement dans l'obscurité et devra être quelque peu diffuse.
Vous pouvez diffuser des LED
1. par ponçage leurs lentilles avec 600 papier abrasif de sable
2. en faisant une feuille de diffusor douce sur 1 / 16e ou 1/8 pouces en acrylique transparent ou teinté ou polycarbonate et ponçage puis avec 600 papier abrasif de sable
3. en faisant une plaque de diffuseur lourde de 1 / 16ème ou 1 / 8ème inch épaisseur feuille de polyéthylène blanc
Partie 1 Fournitures
1. dispositif de phares
2. Panneau en polycarbonate léger ou une autre matière plastique appropriée
3. lot en vrac de 50 à 100 LED blanches dans 6000mcd ou supérieur
Vous pouvez commander ces bon marché de Chi-Wing LED Shop Produit
4. Les résistances (180ohm 1 / 4W pour l'entrée 13.4v max ou 220ohm 1 / 4W pour l'entrée 14v max)
5. 22GA fil
6. Paquet de papier d'étiquettes pleine feuille
Partie 1 Outils
1. 45W + fer à souder
2. Coupe-fil
3. Une perceuse électrique
4. Cisailles, scie à ruban, ou défilement scie (outil de coupe en matière plastique mince)
5. colle super
6. colle chaude (en option)
7. Ciseaux
Étape 2: Partie 1: Adaptation du Fixture
Partie 1: Étape 1
Démontez votre appareil et mesurer les pièces.
Vous soit essayer de monter votre réseau de LED hors de la plaque de réflecteur d'origine, ou en remplaçant la lentille en verre avec une feuille de plastique que vous pouvez monter sur.
Je suis allé avec une forme d'anneau.
Étape 3: Partie 1: Faire la plaque Array
Partie 1: Étape 3
Mettez en surbrillance le croquis terminé, puis appuyez sur la touche PrntScrn
Passé l'image dans un programme graphique tel que GIMP ou Photoshop, puis sélectionnez uniquement les lignes d'esquisse jaune et bleu esquisse nœuds. Copiez cette partie de l'image et le coller dans une nouvelle image, puis remplissez ces couleurs avec le noir.
Enregistrer cette image sous forme de fichier .png.
Partie 1: Etape 4
Placez l'image sur une page dans Microsoft Word ou Open Office. Format de sa taille sur la page pour correspondre à la taille de la pièce dans le fichier CAO.
Placez une feuille de l'étiquette complète de la feuille papier face vers le bas dans votre imprimante et imprimer la page.
Utilisez des ciseaux pour découper le modèle, puis l'appliquer sur le film / papier de protection de la feuille de plastique.
Partie 1: Étape 5
Percer les trous aux endroits indiqués par le gabarit, puis couper la pièce à la forme indiquée à l'aide des cisailles, une scie à ruban ou une scie à chantourner.
Si vous faites la partie en plastique mince telle que 1/16 » en polycarbonate épaisseur ou l'ABS, il sera très facile à couper avec des cisailles, donc un outil électrique ne sera même pas nécessaire. Cependant, une scie à ruban ou faites scie produire des bords beaucoup plus propre et vous permettra de découper des formes plus complexes.
Partie 1: Etape 6
Une fois que la pièce est faite, test d'adéquation dans le luminaire.
Je n'était pas complètement satisfait de l'apparence de la première pièce que j'ai fait et je ne ai aime la lentille que l'appareil est venu avec.
J'ai fini par faire un remplacement en PVC gris et le disque de base claire d'une broche CD-R.
Etape 4: Partie 1: Câblage
Partie 1: Étape 7

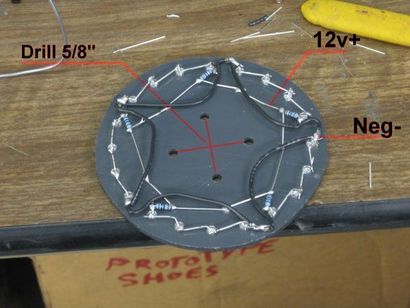

Placez les LED dans la plaque de tableau qui vous a fait en vous assurant qu'ils sont correctement orientés avec leurs fils pliés pour faire des jeux de la série de 4 LED.
Souder les ensembles de 4 LED ensemble. Braser une résistance sur le côté positif de chaque ensemble. Je recommande de tester chaque jeu avec une batterie ou une alimentation variable pour confirmer que vous avez les câblés dans les orientations correctes. Si le LED est câblé dans l'orientation inverse cet ensemble particulier ne s'allume pas.
Souder la totalité de leurs fils négatifs ensemble pour rendre l'entrée Nég, puis souder les fils de toutes les résistances ensemble pour rendre la 12v + entrée.
Partie 1: Étape 8
Utilisez une batterie ou une alimentation variable pour tester le réseau entièrement câblé.
Une fois confirmé qu'il est correctement branché, utilisez un peu de super glue ou colle chaude à l'arrière des LED pour les faire adhérer à la plaque de tableau.
Une fois que la colle est sèche, assembler et tester l'assemblage du réseau dans l'appareil. Testez à nouveau avec l'alimentation variable ou la batterie.
Si la colle super est utilisée, assurez-vous de prendre l'appareil arrière à part et laisser les parties super encollées sécher à l'air libre pendant plusieurs heures. Les vapeurs qui colle super produit dans les 2 premières heures de séchage seront dans des espaces clos et les empreintes digitales collent à blanchissent, ainsi que le brouillard des plastiques les plus claires.
Étape 5: Partie 1 complète
Partie 1: Etape 9
Avec la colle séchée, faire l'assemblage final.
Le cas échéant, souder le connecteur sur les fils nus et vous aurez un phare de tableau LED terminée.
Partie 2 couvrira maintenant comment ajouter une haute puissance LED.
Étape 6: Partie 2: LED haute puissance « feux de route »
Partie 2 Fournitures
1. LED haute puissance
2. Objectif (en option)
3. Petit Dissipateur
4. Résistance (8 ohms 5W pour l'entrée 14v max)
Partie 2 Outils
1. 100w + fer à souder
2. Coupe-fil
3. Une perceuse électrique
4. les bits Tapping (UNC n 4-40 et quelle que soit la taille préférée que vous souhaitez utiliser pour monter le radiateur sur votre appareil)
5. colle super
6. colle chaude (en option)
7. Ciseaux
Partie 2: Étape 1
Je déchiré un radiateur hors de la carte vidéo vétuste, poncé la base, puis les trous percés et taraudés pour le montage du dissipateur thermique et en conservant la LED sur le dissipateur thermique.
La LED et la lentille sont maintenus en place par les vis de fixation.
Étape 7: Partie 2: Soudage
Partie 2: Étape 2
Utilisation d'un 100 watts ou supérieure fer à souder, souder la résistance de 5w de 8 ohms sur le tampon positif de la LED, et un conducteur de fil sur le plot négatif.
Étape 8: Partie 2: Test
Partie 2: Étape 3
Assembler l'unité de lumière. Si nécessaire, fixer les fils à la plaque de tableau à l'aide de la colle chaude de sorte que tout en tirant sur les fils ne l'accent sur les joints de soudure.
Ces images montrent l'unité avant ajouté le polyéthylène diffusor inbetween la lentille et la matrice de lumière. Un diffusor est fortement recommandée car la sortie ciblée d'une puissance élevée LED est littéralement aveuglante.
Test de l'appareil avec une batterie ou une alimentation électrique variable.
Étape 9: Partie 2: Complete
Installer l'unité de lumière fini dans la fixation et, si nécessaire soudure sur le connecteur.
Etape 10: Ajout facultatif
Si vous ajoutez un condensateur au circuit le cas échéant, vous pouvez produire un fondu effet lorsque le projecteur passe de la « lumière courante » à « feux de route ».
Et que c'est pour cette Instructable!
LED vous permettent de faire très longue durée, très efficace, protégée contre les vibrations, les phares uniques et bon marché. Le même processus s'applique à rendre les clignotants et les feux de freinage.
Cependant ceux qui ne nécessiteront pas aussi élevé d'un niveau de sortie et d'abandon en remplacement le plus disponible fonctionnera très bien. Mais si vous voulez quelque chose d'unique pour ceux aussi, il y a toujours la possibilité de faire votre propre.
