Les ondes radio
Objectif d'apprentissage
Comparer les propriétés des ondes radio AM et FM
Points clés
- La partie de fréquence la plus basse du spectre électromagnétique est désigné comme « radio » généralement considérés comme ayant des longueurs d'onde à l'intérieur de 1 mm à 100 kilomètres ou les fréquences à moins de 300 GHz à 3 kHz.
- Il existe un large éventail de sous-catégories contenues dans la radio, y compris la radio AM et FM. Les ondes radio peuvent être générées par des sources naturelles telles que les phénomènes astronomiques ou la foudre; ou par des sources artificielles telles que des tours de radio de diffusion, les téléphones cellulaires, les satellites et les radars.
- les ondes radio AM sont utilisés pour transporter des signaux de radio commerciales dans la gamme de fréquences de 540 à 1600 kHz. L'AM abréviation de modulation de l'amplitude Procédé pour placer des informations sur ces ondes. AM ondes ont une fréquence constante, mais une amplitude variable.
- ondes radio FM sont également utilisés pour la transmission radio commerciale dans la gamme de fréquences de 88 à 108 MHz. FM représente une modulation de fréquence, qui produit une onde d'amplitude constante, mais une fréquence variable.
Ondes utilisées pour transporter des signaux de radio commerciales entre 88 et 108 MHz. L'information est réalisée par modulation de fréquence, tandis que l'amplitude du signal reste constante.
Waves utilisés pour transporter des signaux de radio commerciale entre 540 et 1600 kHz. L'information est portée par une variation d'amplitude, alors que la fréquence reste constante.
Désigne une partie du spectre électromagnétique ayant des fréquences comprises entre 300 GHz et 3 kHz, ou de manière équivalente, des longueurs d'onde de 1 mm à 100 km.
Les ondes radio
Spectre électromagnétique
Types de vagues et applications radio
Les ondes radio ont de nombreuses utilisations-catégorie est divisée en plusieurs sous-catégories, y compris les micro-ondes et des ondes électromagnétiques utilisées pour la radio AM et FM, téléphones cellulaires et de la télévision.
Les plus faibles fréquences radio couramment rencontrés sont produits par haute tension des lignes de transmission de courant alternatif à des fréquences de 50 Hz ou 60 Hz. Ces longueurs d'onde extrêmement longue des ondes électromagnétiques (environ 6000 km) sont un moyen de perte d'énergie dans la transmission de puissance à distance.
AM Radio Waves
les ondes radio AM sont utilisés pour transporter des signaux de radio commerciales dans la gamme de fréquences de 540 à 1600 kHz. L'AM abréviation de modulation de l'amplitude Procédé pour placer des informations sur ces ondes. Une onde porteuse ayant la fréquence de base de la station radio (par exemple, 1530 kHz) est variée ou modulée en amplitude par un signal audio. L'onde résultante a une fréquence constante, mais une amplitude variable.
La modulation d'amplitude AM de la radio. (A) une onde porteuse à la fréquence de base de la station. (B) un signal audio audible à des fréquences beaucoup plus faible. (C) L'amplitude de la porteuse est modulée par le signal audio sans modifier la fréquence de base.
Waves Radio FM
ondes radio FM sont également utilisés pour la transmission radio commerciale, mais dans la gamme de fréquences de 88 à 108 MHz. FM représente une modulation de fréquence, un autre procédé de l'information comptable. Dans ce cas, une onde porteuse ayant la fréquence de base de la station radio (peut-être de 105,1 MHz) est modulée en fréquence par le signal audio, la production d'une onde d'amplitude constante mais en faisant varier la fréquence.

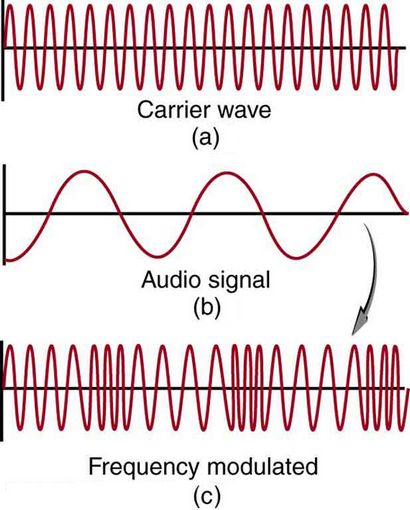

La modulation de fréquence pour la radio FM. (A) une onde porteuse à la fréquence de base de la station. (B) un signal audio audible à des fréquences beaucoup plus faible. (C) La fréquence de la porteuse est modulée par le signal audio sans modifier son amplitude.
Etant donné que les fréquences audibles vont jusqu'à 20 kHz (ou 0,020 MHz) au plus, la fréquence de l'onde radio FM peut varier de la porteuse pouvant atteindre 0,020 MHz. Pour cette raison, les fréquences porteuses de deux stations de radio différentes ne peuvent pas être plus proche de 0,020 MHz. Un récepteur FM est accordé pour résonner à la fréquence porteuse et présente un circuit qui répond à des variations de fréquence, la reproduction des informations audio.
La radio FM est intrinsèquement moins sujette au bruit des sources radio parasites que la radio AM parce que les amplitudes des vagues ajoutent le bruit. Ainsi, un récepteur AM interpréterait parasité sur l'amplitude de son onde porteuse dans le cadre de l'information. Un récepteur FM peut être façonné à rejeter les amplitudes autres que celle de l'onde porteuse de base et seulement rechercher des variations de la fréquence. Ainsi, étant donné que le bruit produit une variation d'amplitude, il est plus facile de rejeter le bruit de FM.
Les ondes électromagnétiques diffusées également la transmission de la télévision. Cependant, comme les vagues doivent porter beaucoup de visuel ainsi que des informations audio, chaque canal nécessite une plus grande plage de fréquences que la simple transmission radio. chaînes de télévision utilisent des fréquences dans la plage de 54 à 88 MHz et 222 MHz à 174 (la totalité de la bande de radio FM se trouve entre les canaux 88 MHz et 174 MHz). Ces chaînes de télévision sont appelés VHF (très haute fréquence). D'autres canaux appelés UHF (ultra haute fréquence) utiliser une plage de fréquences encore plus élevée de 470 à 1000 MHz.
Le signal vidéo de télévision est AM, tandis que le signal audio du téléviseur FM. Notez que ces fréquences sont celles de la transmission libre avec l'utilisateur en utilisant un toit à l'ancienne antenne. Les antennes paraboliques et la transmission par câble de la télévision se produit à des fréquences beaucoup plus élevées, et évolue rapidement avec l'utilisation de la haute définition ou format HD.
