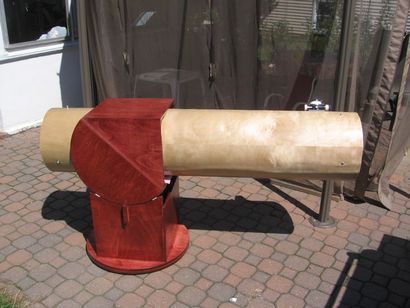

Introduction: maison 12,5 pouces Dobsonian Telescope
J'ai découvert assez rapidement que la construction de mon propre télescope ne serait une bonne affaire si je faisais mon propre miroir et pièces mécaniques. Cela aurait pu être tenté si je voulais construire un 6 pouces champ-à cette taille, ils disent que les débutants font assez bien au broyage et à trouver leur propre optique. Mais je voulais un plus grand miroir, et, à cette taille, grinçant propre était pas une option. Je voulais aussi acheter autre cellule mécanique des pièces miroir, araignée, porte secondaire et focuser de sorte que la performance de ces pièces n'a pas été limité par mes compétences. Quand je regardais les coûts, je me suis sérieusement envisagé d'acheter un télescope Orion au lieu de construire mon propre. Il en coûterait moins et ils ont une très bonne réputation. Mais cette fois, je l'avais pensé à construire mon propre champ pendant plusieurs semaines, et d'obtenir une sur l'étagère semblait assez ennuyeux par comparaison!
Étape 1: Les parties et budget
Placage de bouleau (morceau 4x8): 65 $
Matériel, tache, d'autres fournitures: 80 $
Coût total des fournitures pour ce projet: 1700 $
Liste des pièces (l'histoire complète de l'acquisition des pièces)
De tout ce que j'avais lu, je pensais que l'obtention d'un sonotube serait aussi facile que la course à un magasin de matériel et le ramasser. Il se trouve que sonotubes sont un élément de stock en 8 pouces, 10 pouces, 12 pouces, et parfois même 16 pouces de diamètre. Pour mon projet, je besoin d'un diamètre de 14 pouces, et j'ai eu du mal à trouver un. Les centres de rénovation et les quincailleries ne portaient pas de grandes tailles. Deux entreprises d'approvisionnement en construction m'a dit que sonotubes ne sont pas disponibles avec un diamètre de 14 pouces, même par commande spéciale. Concluant que je ne serais pas en mesure d'acheter un tube sur l'étagère, j'ai trouvé quelques entreprises qui ont pris des commandes spéciales sur les tubes en carton. Deux de ces entreprises ne me donnent un prix parce que l'ordre d'un seul tube était trop petit. Une entreprise qui ne fournit un prix cité plus de $ 500 plus que j'étais prêt à payer pour le carton! Frustré par ces difficultés, je me suis arrêté un autre magasin de matériel pour demander des conseils. Ils ont suggéré un lieu d'approvisionnement de la construction de l'autre côté de la ville que je ne l'avais pas encore appelé. Je leur ai donné un appel et ils ont dit qu'ils avaient un sur les étagères de 14 pouces de diamètre et 12 pieds de long! Je leur ai dit que je me rendais. J'ai apporté une scie avec moi pour que je l'ai coupé en deux pour tenir dans mon mini-fourgonnette.
La cellule miroir: Optique Université (éventuellement).
Le Focuser et d'autres éléments: (Scope Stuff)
Pour obtenir des instructions complètes sur la construction d'un télescope comme celui-ci, je recommande fortement l'achat d'un exemplaire de The Telescope Dobsonian par David Kriege et Richard Berry. Leur étape par étape les instructions étaient précieux pour moi que je construit ce champ.
Première étape-Le Tube
J'avais coupé le tube de 12 pieds dans la moitié afin d'obtenir la maison en premier lieu, et une section de 6 pieds était la bonne taille pour travailler avec mon f / 5 12,5 pouces. La distance focale du miroir est de 61 pouces. (Techniquement, il aurait dû être 62,5 pour 12,5 pouces f / 5, mais quand le miroir est venu, il avait une note sur le dos que la distance focale était de 61 pouces.) Je l'ai installé l'araignée d'abord, environ un pouce vers le bas de la fin de l'extrémité carrée du tube. Je me suis alors installé temporairement le miroir secondaire pour que je puisse mesurer la distance approximative au centre du secondaire afin de localiser les trous pour focuser. Le support secondaire est réglable, pour que je puisse ne pas obtenir l'endroit parfait. Je centré le focalisateur 8 pouces à partir du haut du tube, en utilisant une scie de forage de trou de 2,5 pouces avec de plus petits trous pour les boulons qui tiendrait le focalisateur. J'ai couru dans un petit problème avec le focuser. Deux des trous pour les boulons ont été bloqués par des boutons. Je devais démonter le focuser afin d'obtenir mes boulons en place.
Étape 2 Le Tube Box
Étape 3 Le côté Roulements et côtés Rocker
Les paliers latéraux sont chacun fabriqués à partir de 2 demi-cercles identiques de contreplaqué 8/5 pouces collés ensemble pour faire une épaisseur de 1 ¼ pouces. Pour couper les cercles, je un routeur avec un peu de coupe droite et un gabarit de découpe de cercle. Cela m'a permis de couper des cercles parfaits identiques. Il est important que les deux cercles identiques parce que les bords devaient correspondre parfaitement quand collées ensemble et les deux paliers latéraux devaient être identiques pour que le mouvement de l'altitude à bien. Pour couper les cercles, j'ai commencé avec une profondeur d'environ 1/8 de pouce, puis baissai le bit et couper un peu plus à chaque passage jusqu'à ce que je par le conseil d'administration. Je suis certain de ne pas déplacer le gabarit du tout avant de couper le deuxième cercle.
Après avoir coupé les cercles pour les paliers latéraux, configurer le gabarit pour couper les bords courbes des côtés de caisse. L'arc au-dessus des côtés nécessaires pour avoir un rayon de 1/8 pouce plus grande que celle des paliers latéraux pour tenir compte de l'épaisseur des patins en téflon qui pourraient convenir entre les deux. Pour obtenir cet arc, je fait déplacé le rayon du gabarit dans de 1/8 pouce. Ceci est parce que mon bit de routeur était ¼ de pouce et l'arc serait coupé par le bord extérieur du bit (où le cercle avait été coupé par le bord intérieur.) Sur le diagramme de coupe, vous pouvez voir que les roulements latéraux ont été coupés 26 pouces de long. Cela a été de permettre au gabarit de coupe circulaire destiné à être fixé à la planche à couper les arcs à partir d'un point central de 25 pouces au-dessus du sol. Je un de ces morceaux de ferraille pour dessiner un angle de 70 degrés par rapport au bord de l'arc pour que je puisse placer ensuite les plots de téflon sur les arcs.
Étape 4 Fixation des paliers latéraux et l'assemblage du Rocker
Étape 5 Le Pivot Bolt
Le boulon de pivotement est constitué d'un 1 1/8 pouce laiton entretoise ayant un diamètre extérieur 11/16 de pouce, un boulon 3/8 pouces 2 pouces de long, un écrou d'arrêt, et deux grandes rondelles. Idéalement, l'entretoise serait 1 ¼ pouces de long et ont un diamètre plus petit, mais je n'ai pas celui-ci dès la première fois. Je commencé avec une entretoise qui avec un diamètre extérieur ½ pouces. Je percé des trous dans le centre de la plaque de sol et le fond basculant au moyen d'un bit 16.9, pensant qu'il fallait que je le 16/1 supplémentaire de sorte que l'entretoise peut se déplacer. Il se le 1/16 supplémentaire accordé côté beaucoup trop de mouvement latéral entre la bascule et le panneau de sol. Je ne pouvais pas trouver une entretoise pour adapter mon trou 9/16, donc j'acheté le 11/16 entretoise (1 1/8 longue parce que ce magasin a) et un peu de la même taille. Le trou avait vraiment besoin d'être agrandi en déplaçant légèrement le bit dans le trou. mais à la fin, l'ajustement semble juste.
Étape 6-teinture et de finition
Étape 7-pieds et tampons téflon et Keepers
Étape 8 Montage du tube dans la boîte de tube
Pour maintenir le tube en place dans la zone tubulaire, j'utilisé une combinaison de morceaux de feutre à l'intérieur de la boîte et des cales en bois entre le tube et la boîte. Cette combinaison a prouvé être efficace pour toutes les positions, sauf lorsque le tube est pointé directement vers le haut. Je ne l'ai pas encore trouvé une meilleure façon de maintenir le tube.
Étape 5: PREMIÈRE LUMIÈRE
Il y a un certain nombre de raisons techniques pour lesquelles ces photographies ne pouvaient pas venir de cette Assemblée Tube optique.
Je félicite votre construction d'une maison Dob, (vous donnant le plein bénéfice du doute ici) votre « ami » a fourni des photos qui font ressembler à vous essayez de gagner en trichant.
Je n'ai pas chien dans cette chasse que ce soit, mais si les gens sont impressionnés par ces photos et voter pour cause d'eux quand il n'y a pas de preuve que cette portée a généré les photos et il y a des données au contraire (voir ci-dessous), alors c'est certainement pas juste pour les autres participants.
Voici une réponse détaillée d'un fil à CloudyNights:
« L'échelle de l'image est mauvaise sur l'image M31, adapte trop de la galaxie même pour une puce de 35 mm. Et vous pouvez dire que ce n'est pas une mosaïque parce que les étoiles dans les coins montrent des artefacts de courbure coma / champ. En outre, aucune des pointes de diffraction évidentes sur la photo M31.
Je pense que la photo a été prise avec un réfracteur. Une autre chose, la résolution sur la nébuleuse Dumbell semble un peu trop élevé pour ce télescope.
Ci-joint Calculatrice CCD montrant ce que le FOV sur M31 ressemblerait à cette portée (en supposant f / 5. Je ne l'ai pas pris la peine de lire son article en entier pour comprendre ce que f / # il a utilisé) Je ne suis pas en train de dire que la bonne AP est impossible avec une portée de sonotube,
LVLaserTech est bon s'il vous plaît ne pas voter pour les photos de mon instructable est pour la construction du télescope pas la qualité des photos.
et comme je l'ai dit avant que je n'étais pas il y a là une possibilité qu'il m'a envoyé avec les mauvaises photos est sûr qu'il ya une possibilité qu'il a utilisé une autre monture que celle que je vis est sûr qu'il ya une possibilité qu'il me mentait-moi ce il a fait sûr. Je n'y étais pas, donc je peux être à 100%, mais je ne pense pas que mon ami me mentait et je crois que les photos sont de mon télescope mes enfants l'utilisent pour beaucoup je stargazing ai vu deepspace mais je l'utilise principalement pour esquissant la lune et j'aime voir les éruptions solaires. Sur cette note
