Profitez de l'apprentissage GCode la voie facile avec notre guide gratuit
Profitez de l'apprentissage GCode la voie facile avec notre guide gratuit
Chaque machiniste CNC doit connaître g code même si vous prévoyez de laisser votre logiciel CAM écrire plus g-code. G-Code est la langue de votre logiciel CAM écrit et la langue de votre machine CNC lit. Vous le verrez sur la console de votre machine pendant qu'elle exécute le programme et il vous aidera pas de fin à savoir un peu de ce qui se passe là-bas. Le meilleur de tous, il est pas difficile de saisir les bases.

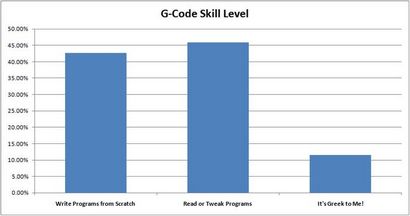

Nous avons récemment fait un sondage pour évaluer les compétences g-code de notre lectorat. Vous ne devriez pas être surpris d'apprendre que beaucoup sont tout à fait compétents avec G-Code:
Nous avons été impressionnés par le nombre de lecteurs peuvent écrire des programmes de code g à partir de zéro. En fait, la majorité écrasante lecture, d'écriture ou tweak programmes sur une base régulière. Si vous n'êtes pas encore en mesure de le faire, vous devriez apprendre. Si vous êtes au stade « Lire ou Tweak », vous devriez passer à pouvoir écrire des programmes à partir de zéro.
Armé d'une bonne compréhension de g-code, vous pouvez:
- Éviter d'avoir à courir à votre programme CAM lorsque des modifications simples au g code feraient le travail.
- Apprenez à améliorer le g-code, le programme CAM met pour de meilleurs résultats.
- Mieux comprendre comment modifier votre post-processeur de logiciel CAM donc il produit un meilleur code dès le début.
- Obtenez un deuxième avis sur g-code du CAM avant de trouver mal à la machine de quelque chose.
- Déterminez ce qui est mal lorsque votre CAM g-code généré ne fait pas ce que vous attendez.
- Le rendre plus rapide et plus facile de fixer le g-code lorsque vous rencontrez un problème en raison d'un bogue dans le processeur CAM ou par courrier.
- Créer des programmes g de code rapide et sale qui vous permettent de vous concentrer sur l'usinage plus rapide sans avoir à vous asseoir avec votre CAD / CAM.
- Développer une plus grande facilité pour le travail à la console de la machine directement.
Ce sont toutes les compétences précieuses qui augmentent votre productivité en tant que machiniste CNC. Selon l'enquête, beaucoup d'entre vous ont déjà compris cela!
Un peu d'histoire CNC
CNC a commencé dans les années 50 et 60 quand il a été appelé « NC » pour le contrôle numérique. Il n'a pas vraiment décollé jusqu'à ce que les années 70 et en particulier dans les années 80 lorsque les petits ordinateurs de la révolution informatique personnelle rendu possible un ordinateur dans chaque machine-outil. Pour plus de détails, voir notre article en profondeur sur les machines CNC et leur histoire.
1959 machine CNC: Milwaukee-Matic-II a été la première machine avec un changeur d'outils.
CNC a de nombreux avantages par rapport à l'usinage manuel, y compris:
- Réglage de la réduction du temps
- Délai de réduction
- Précision et Répétabilité
- Contournage de formes complexes
- Outillage simplifié et Bridage
- Temps de coupe et amélioration de la productivité
G-Code du point de vue de la machine
Il y a une poignée de concepts de base que vous devez savoir avant de nous plonger dans ce que les différents codes g-faire et comment les utiliser. Plus important encore, vous devez comprendre ce qu'est un langage informatique est et comment penser. G-Code est un langage informatique destiné à dire votre machine quoi faire. Le problème avec les langages informatiques comme g-code est que la différence des personnes, les machines sont très littéral. Ils supposent que vous savez exactement ce que vous voulez, ils ne vous remet pas en question à ce sujet, et ils essaient de se conformer immédiatement, même si cela signifie se blesser!
Pour cette raison, vous devez adopter une approche d'être protectrice de votre machine, peut-être même plus de protection en bordure de paranoïaque. Il fera exactement ce que vous dites à même si cela signifie une coupe en rapide rotation avec 20HP derrière directement dans votre cher quatrième axe et le détruire.
Il n'y a pas besoin d'avoir peur de g-code, mais il est important de le comprendre et de le respecter pour réussir. Apprendre à ce stade est une autre excellente raison de passer du temps à apprendre le g-code. Il vous donnera un aperçu de votre machine qui vous permettent d'extraire plus de performance et de protéger mieux des accidents.
G-Wizard G-éditeur de code
En parlant de la compréhension g-code et la protection de la machine, tout au long de ce cours, nous allons mettre en place pour faire des exercices à l'aide du G-Wizard G-éditeur de code. Pensez-y comme une pratique Etch-a-sketch sur lequel vous entrez g-codes et pouvez immédiatement voir le résultat qui parcours. Cela rend l'apprentissage beaucoup plus rapide et plus facile lorsque vous avez cette réponse immédiate plutôt que d'essayer de tracer des choses sur papier millimétré ou travailler avec votre contrôleur de la machine. De plus, vous pouvez faire vos erreurs sur un simulateur plutôt que la machine réelle jusqu'à ce que vous obtenez beaucoup plus à l'aise dans votre capacité à commander la machine avec succès.
GWF a une fenêtre « Conseils » qui vous montre ce que chaque code fait en anglais ordinaire.
Avec GWF, vous pouvez étudier le g-code à partir du confort de votre fauteuil et laissez couler dans. Plus important encore, GWF vous donne beaucoup d'informations supplémentaires qui est difficile à obtenir à la plupart des contrôleurs, et il a une multitude de fonctionnalités pour aider vous à travers le processus d'apprentissage g-code. Par exemple, il est « Conseils » vous indique ce que chaque code fait en anglais ordinaire.
Nous inclurons quelques exercices avec chaque section qui impliquent de travailler avec GWF. De temps en temps, nous allons inclure aussi des vidéos qui permettent d'illustrer comment aller sur l'utilisation GWF pour les exercices.
Vous devriez aller de l'avant et prendre la version d'essai gratuite de 30 jours de G-Wizard Editor, même si vous avez pas l'intention de l'acheter, afin que vous puissiez travailler dans tous les exemples et l'utiliser comme un outil d'apprentissage.
1. Si vous ne l'avez pas déjà GWF, prenez un moment pour vous inscrire. Nous allons l'utiliser pour de nombreux exercices sur chaque section de ce cours.
2. Regardez l'éditeur G-Assistant Mise en route vidéo tournée, il est une intro rapide et facile:
L'éditeur G-Assistant Mise en route Tour.
3. Si vous souhaitez en savoir plus, nous avons fourni un chapitre en option sur les éditeurs G-Code.
Aucune carte de crédit requise - il suffit de votre nom et votre email.
