Souricière Racer par Furious
Pour obtenir les meilleurs résultats imprimer le châssis à l'envers!
Vous ne avez besoin de soutien pour le châssis!
Les étudiants peuvent en apprendre davantage sur le principe du levier et acquérir des compétences de base en dollars canadiens.
J'ai fait un clipsable et aller levier pour la souricière qui est facile à régler en longueur Tinkercad. Ainsi, les élèves peuvent essayer la vitesse ou combien de temps la voiture peut conduire avec des longueurs de levier différents!
Pour l'entrée dans la conception 3D j'ai pris Tinkercad, car il est très intuitif et facile à utiliser lorsque vous êtes nouveau au CAD. J'espère donc que pour inspirer les élèves à faire preuve de créativité dans la conception 3D.
À mon avis, ce projet est réalisable à partir du 5ème vers le haut grade, avec des conseils dans la conception 3D et de l'impression 3D.
Les étudiants doivent avoir une idée de base de la conception 3D (un compte Tinkercad gratuit) et l'accès à une imprimante 3D. En outre une souricière et une chaîne durable sont nécessaires pour construire ce projet.
Si vous construisez ce projet, je veux que vous suiviez vos idées créatives! Donc, je ne veux pas que vous dessiniez cette voiture exactement comme je l'ai fait. Vous pouvez prendre mon leverdesign et mes mesurements pour les roues et l'axe, vous pouvez également utiliser mon design slide-in pour le mousetrape! Mais vous devriez vous sentir libre d'améliorer ou de redessiner tout comme vous voulez qu'il soit!
Ici vous trouverez mes fichiers Tinkercad:

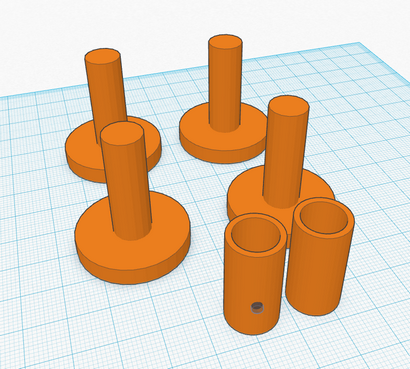

Il # est important que le diamètre des trous dans le châssis adapter le diamètre de l'axe avec une tolérance suffisante, de sorte que l'axe peut se déplacer librement. Pour moi, une tolérance de + 1mm a très bien fonctionné!
Si vous réglez les roues / axe u besoin de vous assurer que les tubes qui sont utilisés pour relier l'axe, sont ajustés et pour adapter le nouveau diamètre de l'axe comme # « # Presse en forme » à nouveau!
Pour la moustrap adapter à la diapositive de montage que vous devez retirer ce fil à l'arrière avec un tournevis.
Comment régler la longueur du levier?
Il suffit de faire glisser le contour pour régler le levier!
Comment connecter l'axe?

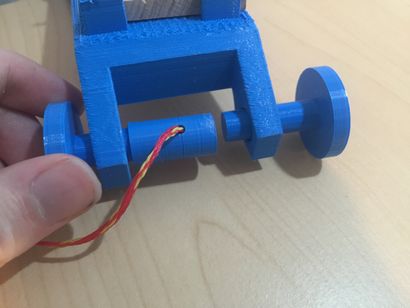

Il suffit de pousser l'axe dans le tube! Fruther vous devez sécuriser la chaîne au backaxle (juste le pousser à travers l'ensemble et faire un noeud) et attacher l'autre extrémité de la chaîne au levier (avec un autre noeud).
Comment couper sur le levier?
Accrochez le levier sur un peu attentivement!
Comment faire conduire?
Il suffit de rouler la chaîne autour de l'axe arrière jusqu'à ce que le moustrap est mis sous tension. Placez-le sur le sol et libérer le piège.
Astuce: Si vous avez besoin de plus de friction que vous pouvez coller une bande (Velcro®-) autour des roues;)
