Tom Kaneko Design Croquis, Design
Collage de modèles SketchUp montrant comment Tom transitions de bâtiment existant aux plans de construction. Toutes les images avec l'aimable autorisation de Tom Kaneko.
Tom Kaneko est un designer architectural et ninja SketchUp spécialisé dans la rénovation résidentielle sur mesure et des extensions au Royaume-Uni. Dans cette conversation, nous plonger dans son flux de travail et la façon dont il utilise SketchUp pour offrir de la valeur à ses clients dans les limites d'un budget serré.
« SketchUp fait les moyens de communication - conception, avec le client et l'entrepreneur, une seule et même chose. »
Parlez-nous de votre expérience en tant qu'architecte et comment cela influence votre approche de la conception.
Quel était le pour vous instant « Aha! » Avec SketchUp?
modèle SketchUp et photo du projet achevé montrant une vue de salle à manger dans le jardin à la maison de Jemima, Londres.
Pour gérer le budget, garder mes frais vers le bas et encore fournir de la valeur à mon client, je devais être très efficace avec mon temps. Nous voulions créer un espace intéressant et fonctionnel, en utilisant des matériaux peu coûteux de manière réfléchie et cela signifiait que je devais itérer rapidement pour tester et échanger des idées avec Jemima. La modélisation du concept dans SketchUp énormément aidé lors de nos conversations que je pouvais communiquer rapidement mon intention en 3D et également tenir compte des changements facilement.
Pour les projets de rénovation et d'extension que je me suis spécialisé dans, les moindres détails comme l'épaisseur d'isolation peuvent affecter la surface utile finale. Communiquer ces détails clairement aux constructeurs est très important pour que le client obtient le plus de valeur.

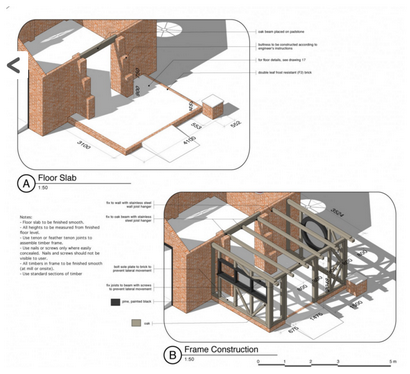

3D détails de la construction de châssis d'extension.
Je commence chaque concept avec des croquis dessinés à la main. Je me concentre sur l'obtention de l'écoulement du droit du régime, tout en intégrant les exigences et les désirs du client dans les limites d'une terrasse typique de Londres.
plan conceptuel début dessiné à la main - Claude projet Road.
L'un des défis de conception typique j'est de réaliser un grand sens de l'espace à l'intérieur avec une ligne de toit plus élevé, tout en considérant les ombres sur les voisins. À ce stade, tester des idées dans la section et 3D me aide arrive à une réponse unique appropriée contextuellement.
modèle concept initial montrant l'image 3D - Test en coupe du contexte pas de toit réactif - Dangan Projet de route.
La sortie du modèle peut être utilisé pour les études de la lumière du soleil qui pourraient être présentées dans le cadre des documents d'application de planification.
Les premières études de la lumière du soleil montrant l'impact positif d'un contexte pas de toit réactif. Les ombres projetées par la proposition n'ont pas d'impact négatif sur le bâtiment voisin - Dangan Road Project.
feuille de dessin de construction créé dans LayOut SketchUp montrant une perspective éclatée d'une paroi d'extrémité de cadre en chêne sur mesure et les détails des jonctions clés - Dangan Projet de route.
Comme la conception progresse, je crée habituellement un modèle distinct pour chaque étape clé. Un modèle schéma simple aura plusieurs itérations ... changements peut prendre cinq minutes ou quarante minutes selon la taille d'un bond que nous faisons. Une grande victoire est que je peux mettre à jour rapidement les vues en coupe à l'aide Skalp pour SketchUp. et LayOut sélectionne automatiquement les modifications. La proposition finale est ce que je l'utilise pour l'application de la planification.

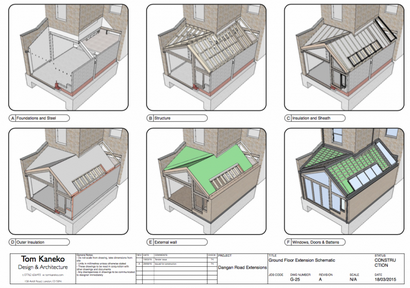

Image montrant la séquence de construction. Dangan Road Project par Tom Kaneko Conception.
Quelles sont les normes dessin et modèles de style utilisez-vous le plus dans SketchUp et pourquoi?
Mon modèle est très LayOut pared dos et simple. Je place habituellement des dessins sur une feuille A3, car il est une bonne taille pour voir les choses sur l'ordinateur et en version imprimée. J'utilise la police Helvetica pour les annotations et garder toutes les feuilles simples, lisibles et évolutive. Au fil du temps, j'ai développé mon propre ensemble de nuages de révision et des blocs de titre de dessin, mais mon principe est de garder les graphiques minimum de sorte que la conception peut prendre la scène.
Quelle est votre approche pour le rendu et visualisations?
Je l'utilise pour Thea rendus parce qu'il est simple et intégré dans SketchUp. Il est aussi un excellent outil de conception pour l'éclairage.
Quel raccourci clavier que vous pourriez vivre non sans?
Masquer le reste du modèle sans aucun doute! « Ctrl + H » me permet d'éditer un élément minuscule dans un vaste espace.
Quelle extension SketchUp diriez-vous que vous utilisez le plus?
Je crois qu'il ya un besoin pour une extension de SketchUp qui permet aux concepteurs de dessiner mur détaillés et personnalisés et ensembles toit. Jusqu'à présent, j'ai dû modéliser tous les éléments de construction plans muraux complexes. Pour y remédier, je développe actuellement une extension qui prend un modèle SketchUp d'un mur, un toit ou la construction plancher que vous avez créé, et l'applique à une sélection de visages dans le reste du modèle ou un autre modèle. Il fera l'approche « tout modèle » que je prends beaucoup plus rapide et plus facile.
Ed. Note: Sonne comme une bonne idée, Tom. Assurez-vous de jeter un oeil à cette approche pour faire des murs complexes: Profile Builder 2: Créer des murs paramétriques dans SketchUp
