Hey tout le monde aujourd'hui je veux vous montrer comment faire un détecteur de mensonge contrôlé par Arduino pour voir quand vos amis vous mentent: D ou de mesurer les différentes réponses que vos corps skingoes par fonction onthe situation que vous êtes ou les émotions que vous êtes le sentiment et la chose la plus cool de tout est que nous pouvons voir toutes choses thèses se produisent en temps réel dans un graphique Arduino.
Étape 1: Comment ça marche?
Notre peau est incroyable! Il fournit un moyen pour nous d'expérimenter le sens du toucher, il maintient les infections à et maintient dans les entrailles, mais je parie que vous ne saviez pas que notre peau change en fonction de la conductivité beaucoup de choses différentes étant notre humeur! Il a appelé l'activité électrodermale (EDA) et il y a une page Wikipedia vraiment intéressant que vous pouvez lire ici. Les bases sont que notre peau change de conductivité en fonction de la façon dont nous nous sentons.
Nous commençons par connecter notre Arduino au sujet et puis connectez l'Arduino à un ordinateur avec le logiciel graphique (je vais aller plus en détail plus loin)
Étape 2: Liste des pièces
Nous avons besoin, Aruino Nano, quelques leds, velcro, 2K résistances et quelques outils de base tels que le carton, le papier, colle chaude, fer à souder et cutter.
Étape 3: Câblage
Le câblage pour cela est assez facile, nous allons commencer en les connectant dans cet ordre:
- Connecter un long morceau de câble à Arduino broche analogique 0
- Raccorder la résistance 2k à la masse et l'étendue de l'analogue 0 broche
- Branchez un long morceau de câble à 5 volts Arduinos broches
- Connecter l'anode (branche longue) de la led verte à la broche 2 et la cathode (jambe courte) à la masse
- Se connecter l'anode de la DEL orange à la broche 3 et la cathode à la masse
- Connecter l'anode de la LED rouge à la broche 4 et la cathode à la masse
C'est tout le câblage pour l'Arduino, maintenant, nous devons trouver un moyen de garder les fils du capteur sur nos doigts, nous couvrirons plus tard.
Étape 4: Logiciels et code

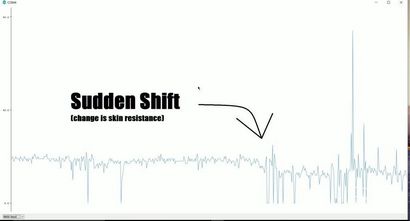

Le principal logiciel que nous allons utiliser est la dernière version de l'Arduino IDE. La nouvelle mise à jour apporte une nouvelle façon de voir les données reçues de l'Arduino, au lieu d'être sous forme de texte du moniteur série, il peut maintenant être affichée dans un graphique en temps réel qui nous aidera à identifier lorsque les données change de motif ( quand quelqu'un est)
Pour ouvrir le traceur ouvert Arduino et accédez au menu Outils et vous devriez le voir là-bas juste en dessous de moniteur série.
Maintenant, le code pour le micro-contrôleur est à la section de code ci-dessous. le copier et le télécharger sur votre conseil d'administration.
Étape 5: Faire les clips doigt
Maintenant que la forme de base du projet est fait, nous pouvons commencer à ajouter des fonctionnalités pour le rendre plus facile à utiliser, nous allons commencer par ajouter des clips doigts pour maintenir une connexion stable entre nos doigts et les câbles. Commençons par collage d'une bande de papier d'aluminium au fond d'une bande de velcro, faire pour les deux morceaux de velcro (le crochet et la boucle. Rapper maintenant autour de votre doigt jusqu'à ce qu'il un ajustement serré (vérifier photos) du ruban adhésif, la fil exposé de la broche analogique 0 à la feuille d'étain et répéter cette étape pour la broche 5 volts (vous assurer qu'il effectue un bon raccordement)
Étape 6: Plaider
Le plan est de faire un petit compartiment pour les Doigts de loin plier et d'avoir trois trous pour les diodes électroluminescentes à décollées. Sa va être faite de carton et de le faire, nous aurons besoin de couper les formes suivantes sur:
- Coupez deux rectangles 15x3 cm
- Un rectangle de 15x5 cm
- Trois rectangles 5x3 cm (découper un carré au milieu sur l'un d'eux pour l'USB de nanos)
- Un rectangle de 9x5 cm
- Un rectangle de 6x5 cm

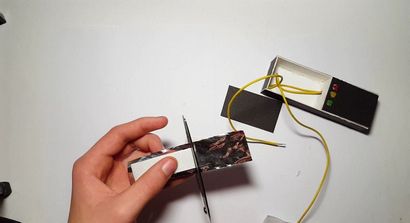

Le rectangle de 15x5 est la base. Les deux rectangles de 15x3 et deux des rectangles 5x3 obtenir collée sur les côtés de la base. Collez maintenant le troisième rectangle de 5x3 à la 6cm de base du côté (près du milieu, vérifier photos) Maintenant, vous devriez avoir un thats rectangle divisé en deux parties, l'une avec une longueur de 6 cm et l'autre avec une longueur de 9 cm. Le côté d'une longueur de 6 cm est l'endroit où nous allons mettre l'électronique et l'autre côté est où les Doigts vont. Suivant couper 3 trous (la taille des leds) sur le rectangle de 6x5 et de la colle vers le bas sur le côté 6cm (comme un couvercle). Enfin, nous devons bande du côté court du rectangle de 9x5 sur le côté éloigné du côté 9cm (cela agit comme un couvercle qui bascule vers le haut et vers le bas pour révéler les Doigts)
Étape 7: Mettre tous ensemble

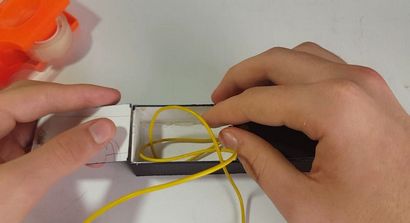

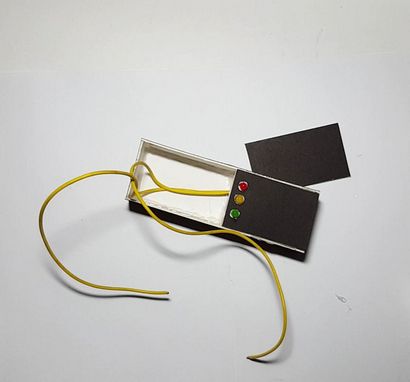

La dernière chose que nous devons faire est de mettre l'électronique dans le début du cas par collage sur le arduino et tous les fils du côté 6cm et courir les fils étendus (analogiques broches 0 et 5 volts) à l'autre côté de du rectangle (9cm côté). Collez maintenant les trois diodes électroluminescentes aux trous que nous avons fait sur le rectangle de 6x5cm et lui donner un test si tout va bien, vous devriez avoir un petit détecteur de mensonge Arduino portable, mais laissez-moi vous préviens ce nest pas le système le plus précis, en fait, les détecteurs de mensonge le plus réel utilisent une foule d'autres capteurs pour déterminer si quelqu'un est couché comme un moniteur de fréquence cardiaque et d'autres, ce que disent im est le résultat utilise Do not cela pour des questions sérieuses. ré
