Comment facilement des fils à souder à LED CMS (avec photos)
Le problème
Il y a beaucoup d'applications fraîches où vous avez besoin d'intégrer petite surface de montage LED dans des choses comme des vêtements, des bijoux, etc. Pour ce faire, vous avez besoin d'un moyen facile de souder petit fil d'aimant pour les minuscules LED. Il y a eu d'autres tentatives de faire ce un processus facile, mais je n'ai rien trouvé aussi simple, rapide et facile que cette nouvelle méthode.
Étape 1:
Utilisation du ruban adhésif pour monter un carré de l'envers (côté collant vers le haut) du ruban adhésif à une surface plane.
Étape 2:
Réglez votre tête en bas LED sur le ruban adhésif et appuyez sur pour vous assurer qu'il est fermement attaché. Pour gagner du temps, vous pouvez monter plusieurs LED dans une grande colonne. Assurez-vous que chaque LED est la bonne orientation de polarité sage. La polarité est représentée sur la photo ci-dessus.
Étape 3:
Pré-étain fin de votre fil d'aimant. C'est la plus longue étape. Un pot de soudure rendrait aller beaucoup plus vite.
Étape 4:
Ajouter une petite perle de soudure sur chaque pastille de la LED. Juste une petite dab est tout ce qui est nécessaire.
Étape 5:

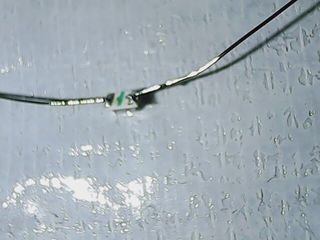

Tenez le fil d'aimant sur le pavé LED et la chaleur avec fer à souder. Lorsque la soudure fond, retirez le fer. Tenez le fil continu jusqu'à ce que la soudure se solidifie. Si vous utilisez une loupe éclairée pour mieux voir, cette étape est incroyablement rapide et facile, à condition que vous avez une main ferme.
Terminé
Lorsque vous avez terminé la soudure, la LED se soulève facilement de la bande et est prêt à intégrer dans votre projet. Ne pas oublier d'utiliser une résistance de limitation du courant sur votre PCB ou ailleurs pour fixer les LED à.
Tout d'abord, le terme « fil de bobinage » est illogique et déplacée d'une laque ou un vernis simple brin revêtu (pour l'isolation) du fil de cuivre. Kevin, il m'a aussi confus quand je lis la description. Je pensais pourquoi avons-nous besoin d'un fil qui est magnétisé?
Eh bien, il est un simple fil de cuivre simple brin utilisé pour l'enroulement du transformateur, et il est utilisé pour souder les LED SMD, car il est très mince et non détecté où que la LED SMD est utilisé.
Ahh clarification! Merci :) dernièrement j'ai essayé de poser autant de questions que j'ai et je l'apprécie exaucées. Puis-je utiliser simplement le fil d'un vieux transformateur ou devrais-je utiliser un nouveau fil?
Je pense que le « fil d'aimant » est juste le fil de cuivre simple brin émail enduit qui est utilisé pour le vent aimants « Electro ». Oui? profiter facilement de votre magasin de radio préférée. Une autre bonne source est de le recycler à partir de blocs d'alimentation d'ordinateur ou de petits moteurs électriques. Petit viabilisé moteurs électriques ont fil vraiment bien.
Sémantique. Je vous jure, « que » a été la véritable chute des empires. Ce ou Tricking français « US » dans le nettoyage de leurs mess. mais je me éloigne du sujet.
étamage appropriée de vos pièces (d'une main ferme, limite ainsi votre imbiber la veille), les deux composants - fils ou carte et vous devez faire tout aussi bien. Compte tenu de mes projets - âge - mains tremblantes - Oublier les paramètres thermiques conduisent généralement à ruinées / mauvais. Installations
Comme avec Moi aussi. - Dommage « Ils » ne pouvaient pas les fils attachés avec dealer.
