Connaissance de base de l'électricité de votre ampli et haut-parleurs, ActiveBass
Tout d'abord permettez-moi de l'expliquer en termes que tout le monde peut comprendre. Pensez à votre amplificateur comme un robinet d'eau ou robinet d'arrosage à l'extérieur de votre maison. Vous connectez le tuyau d'arrosage au robinet. Ceci est le fil va à votre haut-parleur. Vous connectez ensuite l'extrémité du tuyau à l'un de ces filature gicleurs d'eau. Ceci est votre haut-parleur. À présent. La quantité d'eau La pression est la tension. La quantité d'eau vive est l'ampérage. Si vous avez un de ces petits asperseurs d'eau de filature pour la pelouse, il ne faut pas beaucoup pour faire bouger mais si elle est un arroseur industriel lourd pour un grand terrain, il prend plus de pression d'eau et de débit pour le faire bouger. La pression et le débit à surmonter la résistance et la résistance est le OHMS. Le montant total des terres obtenir de l'eau est un travail, et le travail accompli est le WATTS. En outre, la taille du tuyau effectuera la quantité de flux de sorte à chaque fois que vous faites le câblage sur vos haut-parleurs assurez-vous de la taille de fil est assez grand pour gérer le flux.
Exemple parallèle
Que faire si vous avez deux 200 watts, 8 ohms haut-parleur en parallèle?
Ohms en parallèle peut être calculée par: 1 / r1 + 1 / R2 + 1 / rt = etc.
1 / rt = ohms
Formule de 2- 8 ohms haut-parleurs connectés en parallèle.
1 / r1 + 1 / r2 = rt
1 / rt = ohms
1 / r1 = 1/8 ohms = .125
1 / r2 = 1/8 ohms = .125
les ajouter. 125 + 0,125 = .25 rt
1 / rt ou 1 / 0,25 = 4 ohms
Maintenant, nous allons calculer la tension de l'amplificateur et le flux de courant dans les haut-parleurs. La cote de plaque signalétique de votre ampli dit 400 watts à 4 ohms. Ceci est une constante et ne peut pas changer afin que nous puissions trouver la tension du système en calculant: Tension = SQR de watts x ohms. Ainsi 400 watts x 4 ohms = 1600 prennent la racine = 40. Ce carré est la tension de votre système. En outre, nous pouvons prendre 400 watts / 4 ohms = 100 prendre la racine carrée = 10. Ceci est le ampère de votre système. Watts est égale à volts ampères fois de manière 40 x 10 = 400 watts vrai, mais, si un enroulement haut-parleur est soufflé alors l'amplificateur voit 8 ohms de charge et à 200 watts de puissance est produit.
série Exemple
Que faire si vous avez deux 100 watts 4 ohms haut-parleurs en série?
Watts en série ajouter comme en parallèle de manière la capacité de manutention 100 + 100 = 200 watts.
Ohms en série il suffit d'ajouter. C'est + r1 = rt r2. Donc, 4 ohms + 4 ohms = 8 ohms.
Série parallèle Combinaison
Que faire si vous avez quatre 8 ohms haut-parleurs. Deux accroché en parallèle et les deux autres accroché en parallèle, mais les deux branches parallèles sont accrochés en série? Calculer les circuits en parallèle, puis le circuit série.
Chaque branche parallèle est de 4 ohms mais, les deux branches 4 ohms accrochés en série donnent le total de revenir à 8 ohms.
Voici les formules de base:
WATTS PUISSANCE est représenté par P
P = E x I
P = R x I au carré
P = E au carré / R
VOLTS est représenté par une force électromotrice E
E = R x I
E = P / I
E = racine carrée de P x R
OHMS est la résistance représentée par R
R = E / I
R = E au carré / P
R = P / I au carré
AMPERES est INDUCTANCE représenté par I
I = E / R
I = P / E
I = racine carrée de P / R
WATTS en série et parallèle add.
P1 + P2 + P3 etc.
OHMS en série ajouter mais, ohms en parallèle sont calculées par:
Sélection de la taille de fil pour vos armoires haut-parleur
Même si la tension à la phase finale de votre ampli varie légèrement en charge, on peut dire que la tension du système est constante. Dans cet esprit, nous pouvons calculer l'ampérage circulant dans les fils des haut-parleurs. I = racine carrée de P / R. Lorsque nous appliquons cette formule à la plaque de nom notations utilisées au début nous obtenons 2,5 ampère. 5 Ampères. 10 ampères et 20 ampères., Je choisirais la plus grande taille nécessaire pour la ampacité maximale. Utilisez ce tableau.

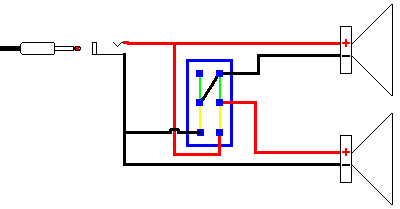

Comment passer de 4 ohms parallèles et série 16 ohms en utilisant un double interrupteur à double jet poteau. Lorsque vous achetez un double interrupteur à double jet pôle assurez-vous qu'il est une pause avant de faire ou d'un type décentré et non une marque avant la pause. Si vous ne pouvez trouver une marque avant la pause alors assurez-vous que votre amplificateur est éteint avant de changer l'interrupteur.
Maintenant, vous devriez être en mesure de comprendre et de calculer votre système d'ampli et haut-parleur pour voir si elles sont mises en place pour des performances maximales. Espérons que ces exemples et les formules étaient assez simples à comprendre et à ne pas vous embrouiller davantage.
Doug Matthews est un électricien par jour et un contrebassiste par nuit.
