Faites votre propre Plan directeur, Comment dessiner les plans d'étage
Comment dessiner les plans de sol par la main ou avec Home Design Software
Ce Faites votre propre tutoriel Blueprint vous guidera à travers les étapes détaillées de comment dessiner les plans d'étage pour votre nouvelle conception de la maison. Ce processus peut être suivi par ceux qui rédigent leurs plans à la main ou en utilisant un logiciel de conception de maison.
Pour ce tutoriel, nous partons du principe que vous avez déjà terminé vos croquis de conception de maison. Si vous êtes débutant avec la conception de votre maison, consultez notre libre Home Design Tutorial.
options de rédaction
Il existe essentiellement deux façons de faire vos propres plans.
- En utilisant un logiciel de conception de maison.
- leur rédaction à la main.
Il y a aussi la possibilité de faire un peu des deux.
Voici quelques bonnes raisons:
Je ne suggère pas de rester loin entièrement des programmes de conception de maison. Plutôt une bonne approche si vous voulez réduire les coûts est de faire des dessins avec le logiciel de conception et une rédaction de la main.
Les programmes de conception de maison sont parfaits pour vous permettre de dessiner des plans d'étage en 2D les visualiser puis en 3D. Vous pouvez facilement déplacer les murs que vous affinez votre conception. Les programmes de conception vous permettent de générer rapidement des vues de vos idées et conceptions. Vous pouvez ensuite modifier facilement les dessins que vous glissez-déposez des meubles, des appareils et des accessoires dans les plans. Très souvent, vous vous rendrez compte pas assez d'espace a été autorisé pour certaines zones une fois que les appareils sont ou peut-être vous perdez l'espace dans certaines régions.
Si vous utilisez un logiciel de conception de maison ou à dessiner vos plans à la main, les premiers dessins pour commencer sont vos plans d'étage. En utilisant vos propres croquis de plan d'étage ou vos résultats du module de plan d'étage Draw de notre tutoriel de conception de maison, commencez par dessiner les murs extérieurs de l'histoire principale de votre maison. (La séquence détaillée ci-dessous à la main pour l'élaboration des plans d'étage est un bon à suivre si vous utilisez un logiciel de conception aussi bien.)

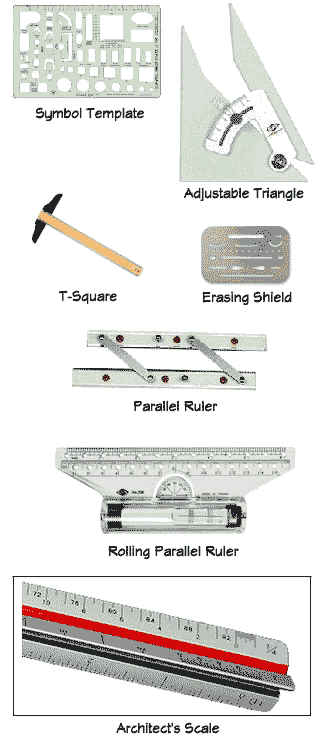

Outils pour le dessin Plans d'étage
Votre magasin de fournitures d'art local doit avoir tous les outils de dessin, vous devrez faire vos propres plans. Vous pouvez également commander la plupart de ces fournitures en ligne. Un bon fournisseur est Fournitures de rédaction Utrecht.
- l'échelle de l'architecte
- Équerre en T
- triangle réglable
- crayons mécaniques avec fils
- Feutres à pointe
- gommes
- Boucliers d'effacement (pour l'effacement précise des seules parties spécifiques de votre dessin)
- Boussole
- symbole template
- règle métallique long ou bord droit
- Papier-calque
- du ruban adhésif
- Couteau tout usage
- surface de travail plane Big (tableau)
- panneau d'affichage blanc comme base pour votre surface de travail
En option, mais bien:
Comment utiliser l'échelle d'un architecte
Pour faire votre propre plan pour vous utiliserez l'échelle de l'échelle d'un architecte. Les échelles d'architectes sont très simples à utiliser, pas les mathématiques nécessaires.
Pour les plans de maison, vous devriez utiliser une échelle de 1/4 pouce à un pied pour les dessins de plan d'étage. Ceci est écrit 1/4" :. 1' Cela signifie que chaque quart de pouce que vous dessinez sur votre page représente un pied pour la maison réelle car il sera donc construit un pouce sur votre dessin représenterait quatre pieds de la maison construite. .
Cette ligne mesurera 9 pouces sur votre dessin et représenterait 36 pieds pour la maison construite.
La page Plan lui-même
Pour faire vos propres plans de rez-de-plan, utilisez une feuille de papier 24" par 36" . Poser la feuille vers le bas sur votre surface de travail avec le bord le plus long se déplaçant horizontalement.
Dessiner les murs extérieurs
Commencez par dessiner les murs extérieurs de votre conception. Vous voulez centre à peu près votre première vue en plan d'étage dans l'espace sur le papier disponible hors du bloc de titre. Donc, avant de tirer votre premier mur, utilisez votre échelle se faire une idée approximative de la quantité d'espace sur la page de votre premier plan d'étage aura besoin.
Pour les dessins de plan d'étage vous dessinerez les murs à ossature, intérieur et extérieur. C'est vous ne serez pas tirer les dimensions finies des pièces Placoplatre une ou d'autres surfaces murales finies sont installés. D'autres dessins détailleront surfaces vernies de murs extérieurs et intérieurs au besoin.
Commencez par le coin supérieur gauche de la conception de votre plan d'étage. A ce stade, ne vous inquiétez pas les portes et les fenêtres, nous allons les tirer plus tard.
- Utilisez un crayon, l'échelle de votre architecte et un bord droit pour dessiner ce total dans la dimension de la première paroi sera jusqu'à ce qu'il rencontre un autre mur (vos murs extérieurs pourraient varier de plusieurs pouces à deux pieds épais pour une botte de paille la maison par exemple).
- Utilisez votre T-carré (ou pour un mur protractor pas un angle carré au mur précédent) et l'échelle de l'architecte pour dessiner le mur à côté.
- Continuez de cette façon, dans le sens horaire autour de votre dessin jusqu'à ce que le côté cadrage à l'intérieur de vous tous les murs extérieurs sont dessinés.
- Enfin, tirer à l'extérieur de la charpente du mur extérieur. Si vous encadrez avec 2 par 6s, vos murs à ossature extérieurs seront 5 1/2 pouces d'épaisseur (2 par 4 s et 2 par 6s sont exploités par une raboteuse qui prend un demi-pouce au large à la fois leur largeur et épaisseur).
Le Guide Plans de maison
Dessiner les murs intérieurs
Pour vos murs intérieurs:
- Tracer les deux côtés de chaque paroi intérieure. Si vous allez utiliser 2 par 4s pour encadrer les parois intérieures, l'épaisseur réelle de chaque paroi encadrée sera de 3 1/2 pouces (comme expliqué ci-dessus à la fin de la section des parois extérieures de dessin). Dans un premier temps, juste dessiner chaque mur, nous localisons les portes et les ouvertures plus tard.
- Dessiner des murs autour des zones de cage d'escalier. Cela permet de visualiser la cage d'escalier comme une pièce. S'il n'y aura pas un mur physique autour de la cage d'escalier il suffit de dessiner une ligne pointillée faible.
- Dessiner des escaliers et des atterrissages à mi-escalier dans ces murs.
- Dessiner une flèche dans la direction vers le haut de l'escalier étiqueté « haut ».
Dessiner Portes et fenêtres
Chambres d'étiquettes
Au centre de chaque pièce, indiquez clairement le nom de la pièce. Inclure les placards et les espaces ouverts tels que les entrées.
Repérez appareils, plomberie et
Utilisation de votre échelle, modèle de symboles et de bord droit, dessiner les symboles corrects pour:
Dessiner Symboles électriques
Tous les symboles électriques doivent maintenant être ajoutés à vos plans.
Placez les symboles appropriés le long des murs pour les éléments électriques suivants:
Pour plafond des éléments de montage, tirer les appareils suivants sur le sol juste au-dessous de l'endroit où le point sera installé.
Étiquette Surfaces de sol
Dimension Vos plans
L'étape suivante sur vos dessins plan de sol est de tracer des lignes de dimension précises. Vous aurez besoin de tracer des lignes de dimension pour:
- Chaque pièce
- Closets
- profondeurs du Cabinet
- Distance depuis mur arrière de toilettes (savent que l'état brut en dimension)
- Tailles de bains
- Distances des murs à bord de tout appareillage ou des équipements.
Notez que toutes les lignes de dimensions requises sont indiquées dans le plan ci-dessous-ce est pour faciliter la visualisation. Une ligne de plus de dimension doit courir le long de chaque mur extérieur pour localiser toutes les fenêtres et ouvertures de portes.
Ajouter Meubles
Les meubles ne doivent pas être inclus dans vos plans de construction, mais pour vos propres besoins de conception, il est une bonne idée d'utiliser des découpes de meubles mis à l'échelle au cours du processus de conception afin de vous assurer d'avoir conçu un espace suffisant pour toutes les chambres et les chemins de circulation. Voir notre module tutoriel Dessinez Plan d'étage pour plus d'informations et des symboles Blueprint de meubles.
Créer portes et fenêtres annexe
La dernière étape pour faire votre propre plan est de créer un calendrier de fenêtre et porte.
Sur votre plan d'étage:
- L'étiquette de chaque porte et fenêtre avec un numéro ou une lettre.
- Dans une zone vide à droite du plan d'étage, créez une liste de trois colonnes.
- Mettez toutes les étiquettes pour votre porte et les fenêtres dans la première colonne.
- fenêtre de liste et les types de portes dans la deuxième colonne (battant, à auvent, fixe, à guillotine simple, etc.)
- Dressez la liste exacte taille de la fenêtre dans la troisième colonne.
Suivant Faites votre propre module Blueprint
Consultez notre tutoriel gratuit Design House, de la planification initiale de la maison pour créer des dessins pleins de construction.
Accédez à notre principale Blueprints page pour des liens à la façon de lire des plans et des pages de référence avec des symboles de plan d'étage de base utilisés sur les plans de construction.
