LED Speedometer 3 étapes

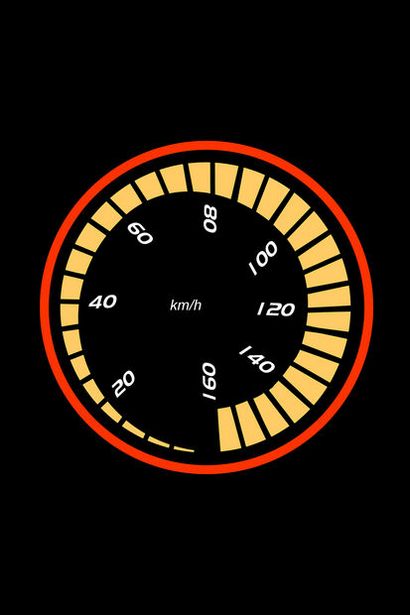

Introduction: LED Compteur de vitesse
Que faire:
1- Retirez l'ancien compteur de vitesse avec son fil
2- monter le capteur de vitesse sous la voiture pour obtenir le mouvement de l'endroit où le vieux fil obtenu il
3- la construction du circuit
4- étalonnage
5- finition
Etape 1: Le capteur de vitesse
Il y a beaucoup d'idées en ce qui concerne les capteurs de vitesse.
1- choisir magnétique à réluctance variable vers le haut (capteurs ABS)
2- LED IR - détecteurs IR
3- Dans mon cas, un moteur pas à pas comme un générateur
Je pris ce moteur de mon ancienne imprimante à jet d'encre. Il y avait deux moteurs pas à pas, c'est la plus forte en termes de taille, le poids, la sensibilité - tension de sortie
L'étape la plus difficile est de monter le moteur à la transmission de voiture où l'ancien câble de compteur de vitesse était. Alors que le moteur se conduit comme le mouvement de la voiture.
Il devrait y avoir:

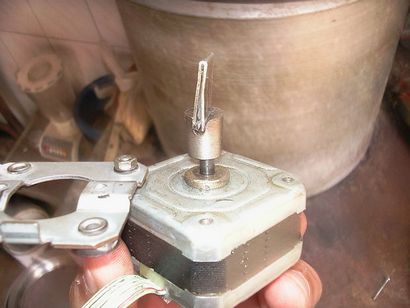

1- liaison mécanique entre la tête du moteur (engrenage) - la tige d'indicateur de vitesse de rotation à l'intérieur de la transmission
Ceci a été réalisé à l'aide d'un petit morceau de cuivre plié sur lui-même. une extrémité étant mise en rotation par la transmission, la seconde extrémité d'être inséré dans une rainure I fait dans le centre de la tête du moteur (engrenage)
pas de soudure nécessaire :)
2- bonne méthode pour monter le moteur central en place. Pas de secousses ou - mouvement alternatif est accepté
Chez mon mécanicien, j'ai percé un trou de 4 mm dans le corps de transmission, passé une vis - écrou. Plus tard, je rempli les vides avec de la colle à base de résine époxy. Cela a été suffisant pour une bonne fixation.
Maintenant, j'ai un capteur de vitesse avec un câble 4 fils :)
Je pris le fil n ° 1 comme un signal, fil n ° 2 comme motif
Ce moteur peut générer jusqu'à 48 Volts comme je l'ai testé. Mais quand monter à la transmission de ma voiture, il tourne à une vitesse supérieure à la génération 28 Volts. C'est bon. La relation betweed la vitesse de la voiture - augmentation de la tension est linéaire. C'est bien.
Étape 2: Construction du circuit
Attaché aux schémas de circuit
12 Volts. de la batterie de voiture
Sol. châssis de voiture
Signal. à partir du capteur « moteur pas à pas »
Le n ° 5 Pin de LM3914 peut supporter jusqu'à 35 volts entrée. J'ajouté un potentiomètre potentiomètre 47K ohms en série avec l'entrée de signal pour l'étalonnage
L'étalonnage a été effectué en utilisant le GPS portable equippied pour obtenir la vitesse de la voiture
Liste des composants.
Circuits intégrés:
3 x LM3914 Ceci est pilote d'affichage LED. Chacun peut conduire 10LEDs en mode bar comme ce projet ou en mode point. La commutation entre les deux modes peut être fait, plus d'instructions dans la fiche technique.
1 x régulateur 7.809 volts (+9 sorties Volts)
LED:

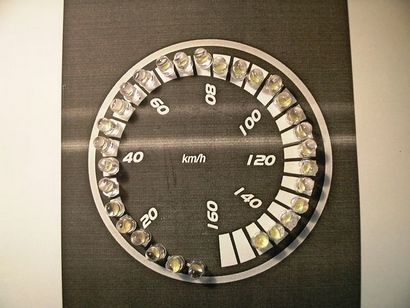

31 LED de couleur que vous voulez. Je les blancs lumineux. Vous pouvez utiliser un peu de vert, du jaune - rouge pour la zone rouge. Vous devez utiliser les vives si vous prévoyez de mettre du papier recouvre la LED ou ils vont être tout simplement invisible
La première LED est allumée en continu aussi longtemps que la source + 12V est connecté. Les 30 restants seront allumés un à un que vous augmentez la vitesse du moteur. Je ne suis pas connecter le premier par la voie
diodes:
1 x 1N4007
résistances:
2 x 1 Kohm
3 x 2,2 Kohm
Les condensateurs électrolytiques:
1 x 470 μFarad 25 Volts (μ = micro)
Condensateurs en polypropylène:
2 x 100 nF (nano)
Liste des autres choses dont vous avez besoin.
équipement de soudure
Multimètre digital
carte de circuit
Fils
dissipateur thermique en aluminium
Beaucoup de patience

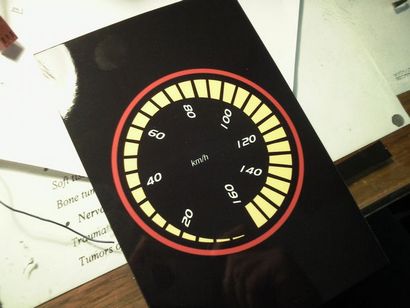

Étape 3: Le travail du tableau de bord
