Quatre ports USB Hub 14 étapes
Étape 1: Obtenir les composants ensemble

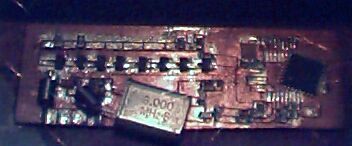

Tout d'abord, le contrôleur de concentrateur USB. Texas Instruments font, entre autres, un quatre ports hub USB 1.1 dans un paquet Quad 32 broches. Ils appellent cela la TUSB2046. C'est le carré noir en bas à droite, dans l'image.
Elle a besoin d'une alimentation régulée de 3,3 volts, fourni par un régulateur à trois faible chute de terminal. Microchip faire un, appelé MCP1700T-3302E / TT si la puce réelle est une chose minuscule. Regardez attentivement, vous pourriez être en mesure de l'identifier.
Les autres composants ont été récupérés à partir de diverses sources. Le 6 MHz Cristal est venu d'une série de télévision, où il a été le microcontrôleur de badgeage de commande à distance. ont été dessouder les condensateurs et les résistances de divers conseils d'administration de l'équipement ferraillé.
Étape 2: Le Circuit Board
La carte de circuit imprimé est partiellement gravée, et le reste de la main de motif découpé à l'aide d'un couteau. Aucun ordinateur a été utilisé dans une partie de la production de la carte de circuit imprimé.
Une aiguille a été utilisé pour marquer les lignes fines où le cuivre est à graver loin, l'ic enlevé, et le motif de finalisation.
Ensuite, la planche a été faite de l'anode dans un réservoir rempli avec une solution de chlorure de sodium avec une anode de trombone déplié, et le courant a passé jusqu'à ce que le motif a été totalement attaqué.
Ce processus, je me sens, a besoin de son propre instructable et ce que je pourrais faire si wheedled / threatend / cajolé / demande / tout ce qui fonctionne.
Étape 3: souder les composants - 1
Tout d'abord, l'alimentation.
Le régulateur à trois bornes dont le nom est plus long que le dispositif lui-même, qui étonnant à puce, a été soudée en même temps que les deux condensateurs nécessaires à son entrée et la sortie.
J'ai eu l'occasion de souder quelques autres morceaux aussi.
Un morceau piraté une vieille carte ISA est devenu le connecteur USB. Les fils de la bonne couleur ont été sélectionnées pour le relier - noir pour le négatif, rouge pour le positif, et blanc et vert pour les lignes de données USB.
Après que le régulateur de tension a été fixé à bord, il est temps de le tester, ce qui était l'étape suivante.
Étape 4: Test du travail So Far - 1
Le diagramme montre le circuit sur la carte jusqu'à présent. Le régulateur de tension a été testé en appliquant cinq volts à elle (à partir du port USB de mon ordinateur) et vérifier que la sortie était en effet à 3,3 volts.
Ensuite, une résistance de 15 ohms a eu lieu à ses bornes de sortie, imposant ainsi une charge d'environ 220 milliampères, et la tension était toujours vérifiée pour rester à 3,3 volts - au moins, jusqu'à ce que la résistance avait eu trop chaud pour tenir. Microchip dit que leur puce fournira 250 mA et puisque Texas Instruments disent que leur puce attirera un maximum de 40 mA Je pense que les deux d'entre eux seulement se débrouille très bien.
Le reste de ces morceaux ont également été testés pour vous assurer que le fait de les souder ne les avait pas causé d'abandonner le fantôme.
Étape 5: Solering les composants - 2
Certains autres composants sont soudés dans, puis j'atteindre mon multimètre.
Sur un projet de ce type, où vous travaillez sur une conception pour la première fois, il est essentiel de prendre des pauses fréquentes et vérifier le travail.
Vous vérifiez les composants que vous venez brasée, vous vérifiez les composants que vous aviez déjà testé - juste au cas où l'action de la soudure dans les composants frais n'avait pas fait les anciens abandonner le fantôme.
J'ai ajouté des perles de ferrite sur les lignes d'alimentation entrantes, et la ligne d'alimentation de 3,3 V par le régulateur à la puce.
Étape 6: souder les composants - 3
Je soudure quelques autres composants.
Ceux-ci sont d'une résistance et deux condensateurs à travers le cristal de quartz. Étant donné que le cristal est une grande chose et j'ai tendance à laisser tomber le conseil d'administration beaucoup, il sera mis en dernier lieu.
Étape 7: souder les composants - 4
Je soudure dans les diodes de suppression transitoires.
J'ai eu quelques diodes double dans un petit paquet Outline transistor - SOT23 - qui traînent, et toujours en place sur une carte de circuit de télécommunication ferraillé. Ce projet semblait un excellent endroit pour leur donner une seconde vie active.
Étape 8: souder les composants - 6
Certains composants plus. Je les îles ont coupé pour les ports USB en aval, huit d'entre eux pour les deux lignes de données chacun.
Des fils fins émaillées ont été soudées aux lignes de données du contrôleur pour acheminer vers les résistances en série et limiteurs de surtension.
L'utilisation de fil fin émaillés vous donne une grande densité d'emballage sur des lignes gravées à bord, en particulier sur une seule mise en page recto comme celui-ci.
Étape 9: souder les composants - 7
Je rangeais les lignes de données de la puce aux limiteurs de surtension à travers des résistances.
Texas Instruments fiche indique la puce a besoin de 27 ohms résistances en série avec toutes ses lignes de données - tous les dix d'entre eux (huit en aval, deux en amont). Je ne pouvais trouver que 22 ohms résistances dans les différents conseils ferraillé je pouvais recueillir, afin qu'ils aient à faire.
Les plots de la puce ont été étamées en préparation de celui-ci soudage en position.
Étape 10: souder les composants - 8
Il - Je soudez le cristal, et maintenant que la puce reste.
Alors maintenant, je sais que chaque composant a été connecté correctement et est fonctionnellement bien, parce que je les ai tester après chaque opération et de corriger les défauts que j'ai trouvé.
Il est maintenant temps pour une vérification rapide. Connectez-le à l'ordinateur et voir ce qu'il a à dire.
Comme le contrôleur de concentrateur USB est pas encore, il devra signaler une faute. Je veux voir ce message d'erreur.
Étape 11: Le message d'erreur dans l'affaire Il ne fonctionne pas
Ce fut la réaction de windows xp au contrôleur chipless. Une ligne de données est tirée jusqu'à +3,3 V par une résistance 1.5K et cela indique à l'ordinateur il y a un dispositif frais sur le bus.
Génial. Maintenant, nous savons à quoi nous attendre si nous gaffe en place.
Étape 12: ça marche!
Après la puce a été soudé et l'appareil branché, le « nouveau message trouvé du matériel » a été remplacé par le « dispositif est installé et prêt à l'emploi » info-bulle.
Étape 13: Le Conseil final So Far
Ce travail fait jusqu'à présent. La connexion du port en amont est fait, mais les quatre ports en aval doivent être connectés.
Et un joueur wav qui dit « Je taw un tat puddy » est dans les travaux, et il sera intégré dans un piédestal en dessous du porte-crayon Tweety dans la première image.
Étape 14: Hub générique
Windows XP a reconnu mon travail manuel comme un « Hub USB générique ». Je viens d'obtenir la puce de Texas Instruments et suivi du circuit sur leur fiche.
Ainsi, le crédit devrait leur être vraiment accordé.
