Rockets eau - Le SST-buse
Je l'ai vu quelques modèles T-buses sur le web. Certains sont faciles, certains ne sont pas. C'est celui que je suis venu avec c'est très simple, facile à construire et fonctionne très bien! Ainsi, je l'ai nommé le SST-buse. S uper S T -nozzle œuvre.
Je porte autour des morceaux de PVC et un goulot de bouteille dans ma poche. Donne-moi quelque chose à voir avec mes mains en attente aux feux de circulation. J'ai remarqué qu'un connecteur CPVC 1/2 pouces épouse parfaitement un goulot de bouteille PET. Un voyage rapide au magasin de matériel Stoneway pour les pièces, un peu de réflexion et de montage, quelques vols d'essai et voilà! Cette conception nécessite quelques pièces de shelve, un peu de colle PVC et un peu de sable tapisser.
CPVC est polychlorés chlorure de vinyle. Il est une couleur crémeuse. Il est conçu pour avoir une pression plus élevée et la capacité thermique de fonctionnement. La taille de 1/2 pouce nominal de CPVC et de tuyaux en PVC sont très différentes dans les diamètres réels. Je les valeurs nominales dans les instructions ici. Toutes mes excuses aux gens métriques. Je ne sais pas si les « équivalents » métriques de ces matériaux fonctionnent de la même.
Les pièces à fabriquer et à utiliser un SST-buse
- une. 1/2 raccord connecteur de pouce CPVC, avec un petit morceau de CPVC collé sur l'extrémité.
- b. rondelle de tuyau de jardin
- c. court morceau de tuyau en PVC de 1/2 pouce à paroi épaisse, légèrement déposée à l'intérieur de sorte qu'il glisse sur le tuyau court CPVC.
- ré. ne sais pas où d. est, je pense que mes chats ont obtenu.
- e. longueur du tuyau de PVC à paroi mince pour un poussoir
- F. Longueur de la cheville en bois pour un guide de centrage.
Les pièces SST-buses
- une. court morceau de tuyau en CPVC de 1/2 pouce
- b. 1/2 inch couplage CPVC
- c. Lave-tuyau d'arrosage (diapositives trou intérieur bien sur le tube)
- ré. la bague de centrage - fabriqué à partir d'un petit morceau de PVC à paroi épaisse. Vous devrez déposer le diamètre intérieur de sorte qu'il glissera sur le tuyau CPVC.
J'ai utilisé un couplage inchangé dans ces photos. Si vous le souhaitez, vous pouvez couper le haut non besoin de l'accouplement, au-dessus point le plus large. (Haut)
ou, vous pouvez utiliser un bouchon 1/2 pouces, puis coupé à la fin ou forage jusqu'à la fin. Vous aurez probablement à poncez légèrement la plus grande partie de la fin afin qu'il suffit de glisser dans la gorge d'une bouteille en PET. (bas)
SST-buse dans la gorge
Cette photo montre comment la tête du SST-buse glisse seulement à travers la gorge d'un col de bouteille en PET.
Mettre le SST-buse à l'intérieur du corps de fusée
Mettez votre centrage cheville dans le corps de fusée, et faites glisser la tête SST-première buse à l'intérieur de la fusée. Gardez-le sur la cheville de centrage.
Insérez le tuyau de jardin rondelle dans la fusée
Faites glisser la rondelle vers le bas sur la cheville de centrage, pincer pour qu'elle s'ajuste vers le bas dans le col de la fusée et le laisser tomber à l'intérieur en bas de la cheville de centrage.
Obtenir la rondelle sur la SST-buse
Utiliser une longueur de tuyau à paroi mince comme un tuyau en PVC de siège. Glisser sur le goujon de centrage et pousser la rondelle sur l'extrémité de la buse.
Insertion de collier de centrage
Pour centrer le SST-buse dans la gorge du col de fusée, faites glisser votre collier de centrage sur la cheville de centrage dans le col de la bouteille. Le collier de centrage doit correspondre à snuggly- mais pas trop sur la conduite plus tendue de la buse.
collier de centrage intérieur de la fusée
Tourner la buse corps de fusée haut, faites glisser votre tuyau poussant vers le bas de la cheville et de travailler le collier de centrage sur le tube SST-buse et serré vers le bas sur la rondelle.
Le SST-buse complet à l'intérieur du corps de fusée
Le SST-buse est maintenant assemblé à l'intérieur de votre fusée, et prêt à partir!
SST-buse en place pour l'action

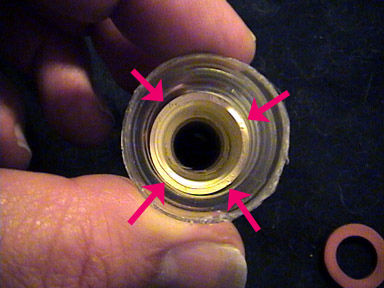

Voici comment le SST-Nozzlee regardera quand il entre dans la gorge de la buse PET ouvert
Etant donné que le couplage CPVC correspond à peine à travers le col de la bouteille, le diamètre supplémentaire de la rondelle rend l'assemblage de gros pour se fourra le col de la bouteille. La pression interne maintient le SST-buse contre l'ouverture de la bouteille. L'eau et l'air ont nulle part où aller, mais à travers le CPVC. (Voir la dernière image sur les alternatives au jardin d'étanchéité machine à laver)
Chargement du Rocket et SST-buse sur le tube de lancement
Versez votre quantité choisie d'eau dans le corps de fusée. Mettez votre pouce sur la fin, tourner la fusée sur. Le SST-buse va tomber au fond. Vous pouvez déplacer rapidement votre pouce et poussez votre fusée vers le bas et plus sur le tube de lancement de votre lanceur. Vous perdrez un peu d'eau, vous voudrez peut-être utiliser un peu d'eau supplémentaire dans votre remplissage. (Eau non utilisé dans la photo)
Le SST-buse prêt pour le lancement
Vous devez disposer d'un tube de lancement qui est slighly plus courte que la normale pour compenser la longueur supplémentaire du SST-buse. Lorsque la gâchette, la pression envoie votre fusée le tube Lauch. Le SST-buse tombe dans la gorge de la bouteille PET, le centrage Colar dans les centres de lave la SST buse dans le col de la bouteille. Votre fusée se lève sur la colonne de taille réduite de l'eau. Woo hoo!
Alternatives au jardin lave tuyau
J'ai utilisé une machine à laver tuyau d'arrosage dans cette conception parce que je voulais le garder pas cher, et d'utiliser des matériaux facilement disponibles. Quand je volais la SST-buse, la bague de centrage se retrouverait sur le sol près du lanceur. Je soupçonne que la rondelle raide tuyau d'arrosage fait un joint imparfait contre l'intérieur du col de la bouteille, et de soufflage par envoie la bague de centrage volant. J'ai acheté des remplaçants, montre ici. De gauche à droite: le joint torique, la rondelle en caoutchouc noir, oeillet électrique. Lequel vous convient le mieux?
Envoyez-moi vos résultats, des améliorations ou des échecs.
Cette page obtient un bon nombre de coups, s'il vous plaît écrivez-moi des commentaires sur votre expérience.
indiakarl * à * yahoo.
SST-buse aura son propre domaine:
polyéthylène téréphtalate quand je reçois les pages transférées. très bientôt
L'anneau de centrage peut probablement être améliorée.
La buse CPVC ne doit pas être aussi longtemps que l'exemple ici. Après le burn-out, le SST-buse devient un poids mort de la queue, qui doit être mis en balance avec le poids du nez pour garder votre centre de gravité au-dessus du centre de pression pour le vol stable.
Le SST-buse peut être démonté à l'intérieur du corps de fusée et utilisé sur une autre roquette. J'utilisé un morceau de fil de cintre plié pour accrocher la rondelle de l'autre côté et a utilisé le goujon de centrage pour pousser la partie arrière de CPVC à travers la rondelle. Ensuite, tirez la rondelle avec le cintre, et la buse CPVC tombera le cou de la fusée tourné vers le haut
