Transformer une image en pixels dans une image vectoriel Adobe Illustrator CS5 16 étapes
Si vous voulez utiliser l'un des outils Fab Lab pour découper une image qui est faite à partir des pixels (tout jpg, png, gif, etc.), vous devrez le transformer en un fichier vectoriel premier.
Étape 1: Qu'est-ce qu'un pixel?
La plupart des images que vous voyez sur un ordinateur sont fabriqués à partir de pixels, de petits rectangles qui sont des couleurs différentes. Si vous regardez vraiment à portée de votre image, vous pouvez les voir.
Les machines Fab Lab ne savent pas comment couper pixels.
Regardez le visage souriant. Où la machine à couper? Sur la partie en dents de scie gris? Autour de la partie jaune? C'est vague.
Nous devons transformer notre image en lignes et des formes que les machines peuvent comprendre. Nous appelons ce type de fichier un fichier vectoriel.
Un autre avantage de transformer notre dossier dans des vecteurs est que vous pouvez redimensionner l'image aussi grand que vous voulez et il ne sera pas obtenir une résolution floue ou lâche.
Étape 2: Choisissez votre image
Cette étape est vraiment important. Certaines images fonctionnent mieux que d'autres. Les photographies ne fonctionnent pas bien. Il est un moyen facile de modifier une photo pour le faire fonctionner, je vais sauver ce processus pour un autre tutoriel. Celui-ci est pour les dessins.
Vous voulez vraiment chercher des dessins de contraste élevé. Dessins avec des zones sombres et les zones claires, mais pas trop entre les deux. Si vous n'êtes pas sûr si cela va fonctionner, juste essayer.
En général, des images plus grandes tourneront mieux. Encore une fois, si vous n'êtes pas sûr si cela va fonctionner, juste essayer.
Dans le cas du visage souriant, j'ai un choix pour lequel la taille que je veux, donc je vais choisir le plus grand.
Étape 3: Ouvrez votre image dans Adobe Illustrator
Démarrez Adobe Illustrator
Au barre de menu, cliquez sur Fichier, Ouvrir, puis choisissez le fichier que vous souhaitez ouvrir.
Ignorer la place derrière la face dans ce tutoriel. Il est juste la toile tirée par l'illustrateur et il n'a pas d'effet sur les marches du tout.
Cliquez sur l'outil de sélection (la flèche noire) dans la partie supérieure de la barre d'outils à gauche, puis cliquez sur l'image pour le sélectionner. Vous savez qu'il est sélectionné quand il y a une boîte bleue autour de votre image.

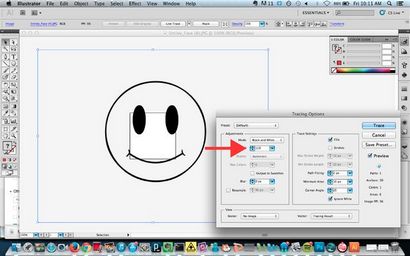

Cliquez sur le petit bouton fléché vers le bas à côté de Tracé actif. Voir la flèche rouge sur l'image ci-dessus.
Nous allons avoir Illustrator trace notre image et de le transformer de pixels en lignes et des formes; mais d'abord, nous allons utiliser les options de traçage pour faire quelques trucs afin que nos coupes d'image mieux sur les machines Fab Lab.
Étape 6: Choisissez Options de vectorisation.
Cliquez sur « Options de vectorisation. »
Étape 7: Activer l'aperçu
Cliquez sur la case à cocher Aperçu afin que nous puissions voir un aperçu de nos résultats de traçabilité à chaque fois que nous faisons un changement à l'image.
Étape 8: Déplacer la boîte Options de vectorisation
Cliquez et faites glisser sur la partie supérieure de la zone Options Tracing pour le déplacer hors de notre image afin que nous ayons une meilleure vue.
Etape 9: Cliquez sur Ignorer Check White Box
Cliquez sur la case à cocher « Ignorer blanc ».
C'est le truc que nous devons faire pour les machines Fab Lab.
Lorsque Illustrator trace toutes les formes de ce visage souriant, il peut trouver les yeux, la bouche, et le cercle autour de la tête. Mais il voit aussi deux autres formes. Pouvez-vous deviner ce qu'ils sont?
Illustrator identifie la zone blanche dans la tête, ainsi que la zone blanche autour de l'extérieur de la tête en forme.
Par exemple, quand il fait le tracé autour des yeux, il dessinera un ovale autour de l'œil une fois pour l'œil et encore pour l'espace blanc autour de l'œil. Ceci est un problème parce que les machines du Fab Lab verront ces deux ovales qui se chevauchent et ils couperont autour de l'œil deux fois!
La solution facile est de nous assurer que nous cliquons sur la case à cocher Ignore blanc quand on trace notre image. Alors Illustrator ne connaît que pour dessiner des lignes autour des formes sombres.
Étape 10: Ajuster le seuil de valeur
Si vous êtes satisfait de la façon dont il a l'air, passez à l'étape suivante. Si vous n'êtes pas encore heureux, essayez de changer la valeur de seuil.
La valeur seuil indique illustrateur où nous voulons tracer nos lignes. Tous les pixels plus clairs que la valeur de seuil sont converties en blanc, tous les pixels plus foncés que la valeur de seuil sont convertis en noir.
Sur le noir à l'échelle de couleur blanc, noir et blanc est 1 est de 255; un nombre quelconque entre une certaine nuance de gris.
La valeur de seuil peut être un nombre compris entre 1 et 255. Pour la plupart des images, vous trouverez que le milieu (128) est bon. Mais si vous ne l'aimez pas la façon dont votre image semble dans l'aperçu, vous pouvez ajuster votre valeur seuil pour voir si si semble mieux.
Essayez 100.-t-il mieux voir? Essayez 200. Est-ce que regarder mieux? Ajustez la valeur jusqu'à ce que vous êtes heureux.
Si vous ne pouvez pas l'obtenir pour regarder à droite, alors votre image était probablement pas approprié pour commencer. Rappelez-vous qu'il est préférable de commencer avec des images très contrastées: les images qui ont darks sombres et des lumières de lumière et pas trop entre les deux.
Étape 11: Cliquez sur Trace
Cliquez sur le bouton bleu Trace pour tracer l'image.
