Dessin technique et Esquisser
par Ernesto E. Blanco, David Gordon Wilson, Sherondalyn Johnson, et LaTaunynia Flemings
Ingénierie Index Dessin
introduction
L'une des meilleures façons de communiquer ses idées est par une certaine forme d'image ou un dessin. Cela est particulièrement vrai pour l'ingénieur. Le but de ce guide est de vous donner les bases de l'ingénierie et de croquis dessin.
Nous traiterons « esquissant » et « dessin » comme l'un. « Esquisses » signifie généralement dessin à main levée. « Dessin » signifie généralement l'utilisation d'instruments de dessin, de compas à des ordinateurs pour apporter une précision aux dessins.
Ceci est juste une introduction. Ne vous inquiétez pas de comprendre tous les détails en ce moment - Procurez-vous une idée générale de la langue des graphiques.
Nous espérons que vous aimerez l'objet à la figure 1, parce que vous allez voir beaucoup de celui-ci. Avant de commencer sur les dessins techniques, nous allons obtenir un bon aperçu de ce bloc étrange sous plusieurs angles.
Figure 1 - Un usinée Bloquer
Dessin isométriques
La représentation de l'objet de la figure 2 est appelé un dessin isométrique. Ce fait partie d'une famille de vues en trois dimensions appelées dessins picturales. Dans un dessin isométrique, des lignes verticales de l'objet sont tirés verticalement, et les lignes horizontales dans les plans de largeur et de profondeur sont présentés à 30 degrés par rapport à l'horizontale. Lorsque établi en vertu de ces directives, les lignes parallèles à ces trois axes sont à leurs longueurs vraies (échelle). Les lignes qui ne sont pas parallèles à ces axes ne seront pas de leur longueur réelle.
Figure 2 - Un dessin isométrique
Orthographiques ou Multiview Dessin
Imaginons que vous avez un objet suspendu par des fils transparents dans une boîte de verre, comme dans la figure 3.
Figure 3 - Le bloc mis en suspension dans une boîte de verre
Ensuite, dessiner l'objet sur chacune des trois faces comme on le voit à partir de cette direction. Déplier la boîte (figure 4) et vous avez les trois points de vue. Nous appelons cela un dessin « orthographiques » ou « Multiview ».
Figure 4 - La création d'un dessin MultiView orthographiques
La figure 5 montre comment apparaissent les trois points de vue sur un morceau de papier après le dépliage de la boîte.
Figure 5 - Un dessin multivues et son explication
Quels sont les points doit-on choisir pour un dessin multivues? Les vues qui révèlent tous les détails sur l'objet. Trois points de vue ne sont pas toujours nécessaires; nous avons besoin seulement autant de points de vue qui sont nécessaires pour décrire l'objet pleinement. Par exemple, certains objets ont besoin que deux points de vue, tandis que d'autres ont besoin de quatre. L'objet circulaire sur la figure 6 ne nécessite que deux points de vue.
Figure 6 - Un objet nécessitant seulement deux vues orthogonales
dimensionnement
Figure 7 - une vue isométrique avec des dimensions
Nous avons « dimensions » l'objet dans le dessin isométrique à la figure 7. En règle générale pour le dimensionnement, essayez de penser que vous feriez un objet et dimension de la manière la plus utile. Mettez exactement autant de dimensions nécessaires à l'artisane pour le rendre -Pas plus, pas moins. Ne mettez pas dans les dimensions redondantes. Non seulement ces fouillis le dessin, mais si « tolérances » ou des niveaux de précision ont été inclus, les dimensions redondantes conduisent souvent à des conflits lorsque les allocations de tolérance peuvent être ajoutées de différentes façons.
sectionnant
Il y a beaucoup de moments où les détails de l'intérieur d'un objet ne peut pas être vu de l'extérieur (figure 8).
Figure 8 - Un dessin isométrique qui ne montre pas tous les détails
Nous pouvons contourner ce problème en faisant semblant de couper l'objet sur un plan et montrant la « vue en coupe ». La vue en coupe est applicable à des objets comme des blocs moteurs, où les détails intérieurs sont complexes et seraient très difficiles à comprendre par l'utilisation de lignes « cachées » (lignes cachées sont, par convention, en pointillés) sur un dessin orthographiques ou isométrique.
Imagine tranchage de l'objet dans le milieu (figure 9):
Figure 9 - « Sectionnement » un objet
La section ressemble à la figure 11 lorsqu'il est vu de tout droit.
Outils de dessin
Pour préparer un dessin, on peut utiliser des instruments de dessin manuel (figure 12) ou dessin assisté par ordinateur ou de la conception, ou CAD. Les normes et conventions de dessin de base sont les mêmes quel que soit l'outil de conception que vous utilisez pour faire les dessins. Lors de l'élaboration d'apprentissage, nous allons aborder dans la perspective de la rédaction manuelle. Si le dessin est réalisé sans soit des instruments ou CAD, il est appelé un croquis à main levée.
Figure 12 - Outils de dessin
Dessins « Assemblée »
Une vue isométrique d'un « assemblé » système de roulement à plateau-coussin bloc est représenté dans la figure 13. Il correspond bien à ce que vous voyez en fait l'objet lors de l'affichage d'un angle particulier. Nous ne pouvons pas dire ce que l'intérieur de la partie ressemble de ce point de vue.
Nous pouvons également montrer des vues isométriques de l'oreiller-bloc étant démontées ou « démontées » (figure 14). Cela vous permet de voir les composants internes du système de roulement. dessins isométriques peuvent montrer clairement arrangement global, mais pas les détails et les dimensions.
Figure 13 - Oreiller-bloc (croquis à main levée)
Figure 14 - désassemblé-coussin bloc
Vues transversale
Une vue en coupe transversale représente une partie en coupe de l'objet et est une autre façon de montrer les composants cachés dans un dispositif.

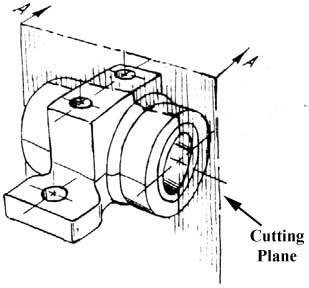

Imaginez un plan qui coupe verticalement à travers le centre du bloc d'oreiller comme le montre la figure 15. Puis imaginez retirer le matériau de l'avant de ce plan, comme le montre la figure 16.
Figure 15 - Bloc d'oreiller
Figure 16 - Bloc d'oreiller
Voici comment la section arrière restante regarderait. Les lignes diagonales croisées (trappes) régions d'exposition où les matériaux ont été coupés par le plan de coupe.
